Замена камеры в HTC Touch Pro CDMA Verizon

Телефоны

Опираясь на базовые руководства по разборке, это руководство позволит Вам заменить камеру внутри телефона примерно за 20 минут.

Шаг 1

Снимите заднюю крышку (на изображении не показана) с телефона.

Шаг 2

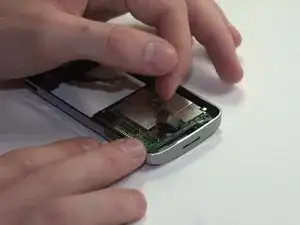

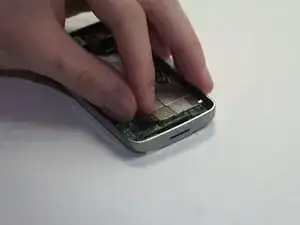

Чтобы снять аккумулятор, поместите большой палец под язычок и начните поднимать его вверх.

Зажав аккумулятор, поднимите его под углом с нижней части телефона.

Шаг 3

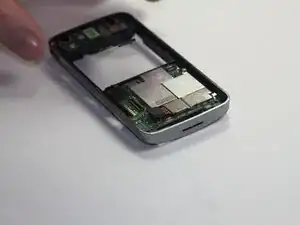

Поместите аккумулятор в контейнер в сторону. Если Вы будете делать это на каждом последующем шаге, то сможете лучше отслеживать свои детали и значительно упростите сборку устройства, когда дойдёте до этого этапа.

Это может и не быть обязательно, но мы рекомендуем использовать антистатический браслет или антистатический коврик с этого момента. Любой статический заряд на Ваших пальцах может повредить устройство.

Шаг 4

Используйте отвёртку T6, чтобы выкрутить четыре винта на задней панели HTC Touch Pro.

Поместите винты в пакет, пометив, откуда они взяты, какой отвёрткой Вы пользовались и в каком порядке выкручивали. Например, на пакете может быть надпись «Задняя крышка. T6. №1».

Шаг 5

Далее снимите корпус, который закрывает камеру и материнскую плату.

Для этого вставьте ноготь в любую из канавок по бокам и подденьте, чтобы открыть крышку.

Шаг 6

Вставьте лопатку в щель между клавиатурой и внешним корпусом. Подденьте, как показано на изображении.

Осторожно! Лента, соединяющая клавиатуру с материнской платой, будет по-прежнему соединять две половинки телефона, когда Вы начнёте их разделять. Будьте внимательны и действуйте медленно, чтобы не повредить кабель.

Шаг 7

Отсоедините ленту клавиатуры от материнской платы. Для этого просто удерживайте ленту у основания и поднимите её под углом. Конец ленты выполнен из металла и легко отсоединяется от материнской платы.
