Замена кнопки питания HTC Trophy
Основная информация
Используйте это руководство для замены кнопки питания на устройстве HTC Trophy с Windows 7. Кнопка питания выполняет несколько функций: включение/выключение устройства, жесткий сброс и подсветка либо отключение экрана устройства.
Симптомы неисправной кнопки питания:
- Кнопка «ватная» при нажатии. (Нет четкого нажатия или щелчка)
- При нажатии или удерживании кнопки питания ничего не происходит
- Кнопка питания заедает
Перед разборкой устройства убедитесь, что нет простой причины, например грязи или пыли, блокирующей кнопку. Если вы заметили препятствие, попробуйте удалить загрязнение.
Перед разборкой убедитесь, что устройство выключено.
- Если вы не можете выключить устройство, дождитесь, пока аккумулятор полностью разрядится.
Специальные навыки
Шаг 1
Выключите телефон перед началом работы.

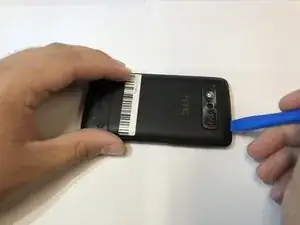

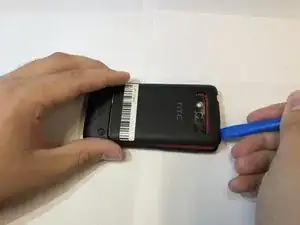

Снимите заднюю панель, вставив инструмент iFixIt в зазор в верхней части задней крышки и поддев вверх.
Шаг 2

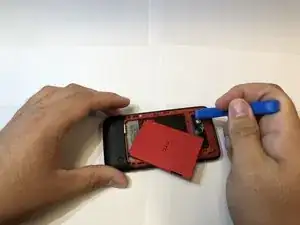

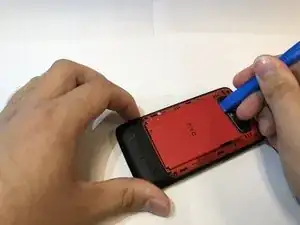

Извлеките аккумулятор, вставив инструмент iFixIt в небольшой зазор между аккумулятором и окружающим пластиком.
Приложите небольшую силу в направлении низа телефона и поднимите вверх.
Будьте осторожны, чтобы не проколоть аккумулятор.
Шаг 3

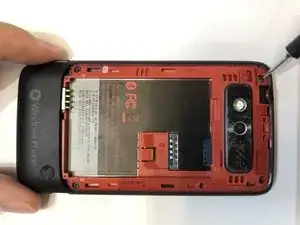

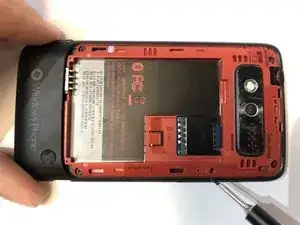

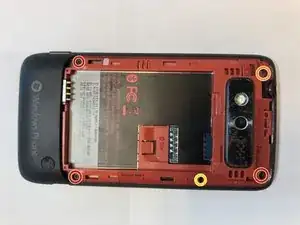

Удалите 5 винтов, скрепляющих две половины телефона.
Три винта Torx T5 длиной 4 мм.
Вдавите отвертку Torx T5 в наклейку тампера и открутите 4 мм винт Torx T5.
Один винт Phillips #000 длиной 4 мм.
Удалите установленную SIM-карту, если она присутствует.
Шаг 4

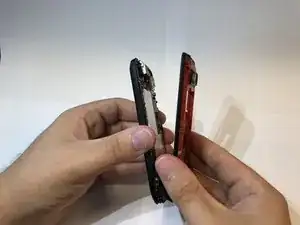

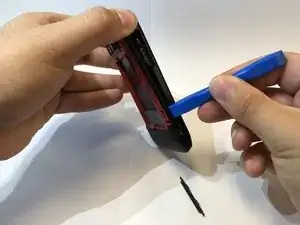

Вставьте инструмент iFixIt в стык пластикового корпуса по краю телефона и раздвиньте две половины.
Телефон удерживается небольшими пластиковыми защелками. Проводите инструментом по краю до щелчка, чтобы избежать повреждений.
При открывании телефона выпадет кнопка регулировки громкости.
Черная наклейка под аккумулятором порвется при разделении телефона.
Шаг 5

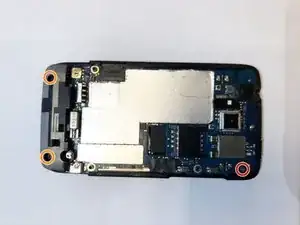

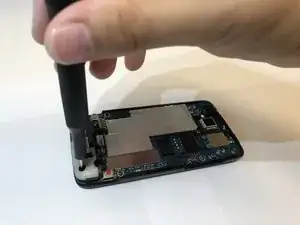

Удалите три винта, крепящие материнскую плату к сборке дисплея.
Один винт Phillips #000 длиной 2 мм.
Два винта Torx T5 длиной 4 мм, расположенные в отверстиях пластика.
Шаг 6

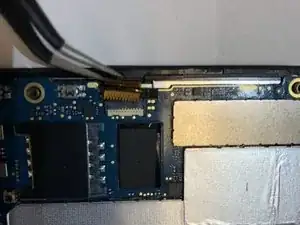

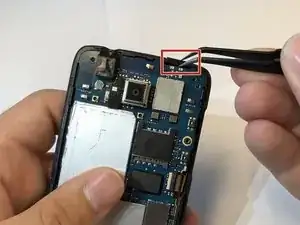

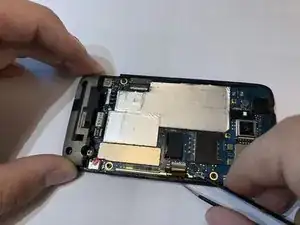

Снимите черную ленту, закрывающую разъемы ленточных кабелей, пинцетом.
Отключите ленточные кабели от разъемов.
Ленточные кабели чрезвычайно хрупкие.
Шаг 7

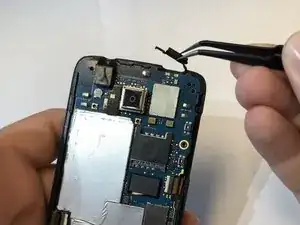

Извлеките кнопку питания с верхней части телефона пинцетом.
Шаг 8

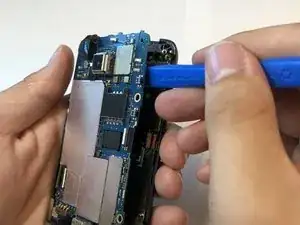

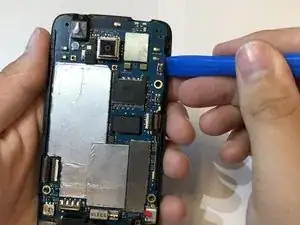

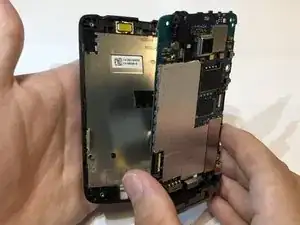

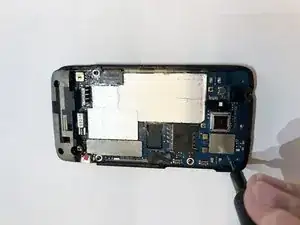

Используйте инструмент iFixit, чтобы отделить материнскую плату от сборки дисплея.
Шаг 9

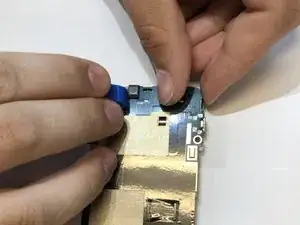

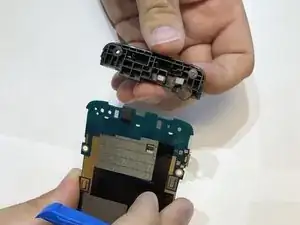

Снимите пластиковую деталь с материнской платы.
Надавите наружу, чтобы освободить защелки, используя инструмент iFixit и пальцы.
Шаг 10

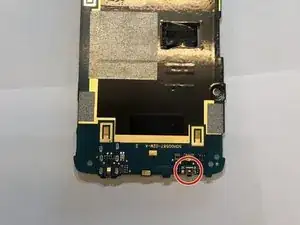

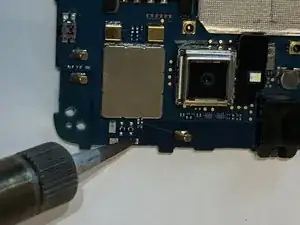

Выпаяйте кнопку питания.
Будьте осторожны, чтобы не перегреть другие компоненты на материнской плате.
Для получения дополнительной информации о пайке и выпаивании соединений прочтите руководство Как паять и выпаивать соединения.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
