Замена кнопок громкости HTC Trophy
Общая информация
Используйте это руководство для замены кнопки(ок) громкости на вашем устройстве HTC Trophy с Windows 7. Кнопки громкости позволяют регулировать уровень громкости звука, рингтонов и переключать устройство в беззвучный режим.
Симптомы неисправной кнопки громкости включают:
- «Мягкое» нажатие кнопки. (Нет четкого нажатия или щелчка)
- Нажатие или удерживание кнопки громкости не дает результата.
- Кнопка громкости заедает
Перед разборкой устройства убедитесь, что нет простой причины вроде грязи или пыли, препятствующих работе кнопки. Если вы заметили препятствие, попробуйте удалить посторонние частицы.
Специальные навыки
Шаг 1
Выключите телефон перед началом работы.
Снимите заднюю панель, вставив инструмент для вскрытия iFixIt в зазор в верхней части задней крышки и поддев её вверх.
Шаг 2
Извлеките аккумулятор, вставив инструмент для вскрытия iFixIt в небольшой зазор между аккумулятором и окружающим пластиком.
Приложите небольшую силу в сторону низа телефона и поднимите вверх.
Будьте осторожны, чтобы не проколоть аккумулятор.
Шаг 3
Удалите 5 винтов, удерживающих две половины телефона вместе.
Три винта T5 Torx длиной 4 мм.
Вдавите отвертку T5 Torx в наклейку-пломбу и снимите винт T5 Torx длиной 4 мм.
Один винт Philips #000 длиной 4 мм.
Если установлен SIM-карт, извлеките её.
Шаг 4
Вставьте инструмент для вскрытия iFixIt в стык пластика по краю телефона и разомкните две половины.
Телефон удерживается маленькими пластиковыми защелками. Проведите инструментом по краю до щелчка, чтобы избежать повреждений.
Кнопка громкости выпадет при открытии телефона.
Черная наклейка под аккумулятором порвется после разъединения телефона.
Шаг 5
Снимите три винта, крепящие материнскую плату к дисплейному модулю.
Один винт Philips #000 длиной 2 мм.
Два винта T5 Torx длиной 4 мм в отверстиях пластика.
Шаг 6
Снимите черную ленту, закрывающую разъемы ленточных кабелей, пинцетом.
Отключите ленточные кабели от разъемов.
Ленточные кабели крайне хрупкие.
Шаг 7
Извлеките кнопку питания с верхней части телефона пинцетом.
Шаг 8
Используйте инструмент для вскрытия iFixIt, чтобы отделить материнскую плату от дисплейного модуля.
Шаг 9
Снимите пластиковую деталь с материнской платы.
Сожмите наружу эти защелки инструментом для вскрытия iFixIt и пальцами, чтобы освободить.
Шаг 10

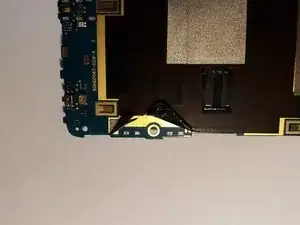

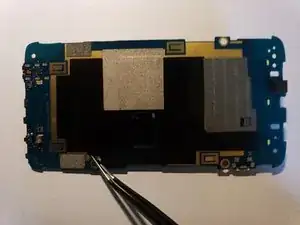

Отделите защитную ленту пинцетом, чтобы обнажить места пайки.
Шаг 11

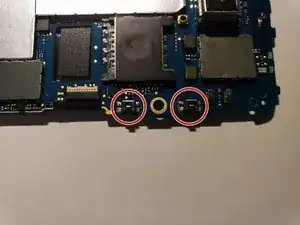

Выпаяйте кнопки громкости с материнской платы.
Будьте осторожны, чтобы не перегреть другие компоненты на материнской плате.
Для получения дополнительной информации о пайке и выпайке соединений прочитайте руководство Пайка и выпайка соединений.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
