Замена USB-C порта Fairphone 5

Отключите все кабели и выключите телефон.

Нажмите одновременно кнопки питание и увеличение громкости, чтобы вызвать меню выключения.

Подденьте ногтем или монтажным инструментом под выемку в нижнем правом углу задней крышки.

Приподнимите заднюю крышку, чтобы освободить защёлки нижнего правого угла.

Удерживайте нижний правый угол задней крышки одной рукой и фиксируйте рамку телефона другой рукой.

Отведите заднюю крышку от телефона, чтобы освободить защёлки по её периметру.

Снимите заднюю крышку.

При сборке совместите заднюю крышку с телефоном и прижмите по периметру, пока все защёлки не встанут на место.

Подденьте аккумулятор за язычок вдоль нижнего края ногтем или монтажным инструментом.

Снимите аккумулятор.

При сборке сначала вставьте верхний край аккумулятора в его выемку в рамке, затем прижмите аккумулятор на место.

Отвинтите крестовой отвёрткой пять винтов длиной 4.9 мм, фиксирующих громкоговоритель.

Подденьте ногтем или монтажным инструментом выемку в нижнем правом углу громкоговорителя.

Приподнимите громкоговоритель и оттяните его от нижнего края телефона, чтобы отделить от рамки.

При сборке вставьте нижний край громкоговорителя в его паз в рамке, затем прижмите громкоговоритель на место.

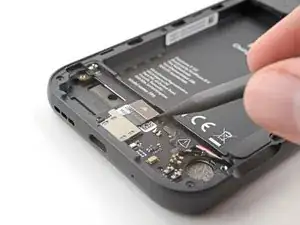

Используйте наконечник монтажного инструмента, чтобы приподнять и отключить прижимной разъём порта зарядки.

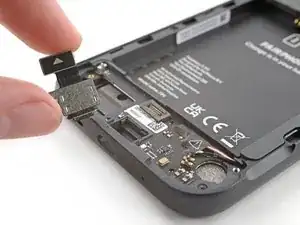

Чтобы снова присоединить прижимные разъёмы такого типа, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите с другой стороной. Не нажимайте в середине. Если разъём смещён, контакты могут погнуться и получить необратимое повреждение.

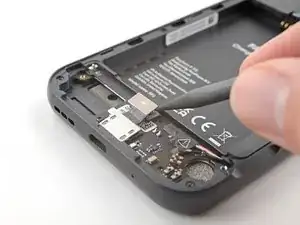

Подденьте наконечником монтажного инструмента металлическую пластину у головки порта зарядки.

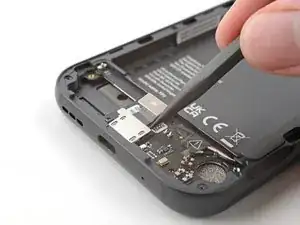

Приподнимите, чтобы отделить порт зарядки от его посадочного места в рамке.

Снимите порт зарядки.

При сборке вставляйте порт зарядки под углом вниз в его паз, затем прижмите его до плоского положения.
