Замена разъема для наушников Motorola Photon 4G MB855
Если вы не можете правильно использовать наушники, разъем для наушников может быть неисправен и требует замены. Используйте это руководство для замены разъема для наушников.
Шаг 1
Вставьте пластиковый инструмент для открытия в выемку в нижней части телефона между передней и задней крышками.
Поднимите заднюю крышку снизу и снимите ее с телефона.
Шаг 2
Вставьте пластиковый инструмент для открытия или палец в выемку между сим-картой и батареей и поднимите батарею вверх.
Уберите батарею из телефона.
Шаг 3
Удалите все пять крышек винтов с помощью пинцета, указанных на изображении.
Шаг 4
Удалите 10 винтов Torx T4, удерживающих среднюю рамку к сборке дисплея.
Осторожно подденьте среднюю рамку от сборки дисплея и снимите ее.
Шаг 5

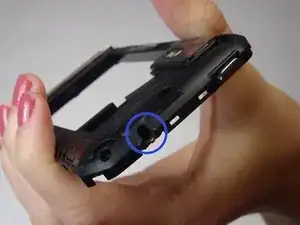

Найдите разъем для наушников, прикрепленный к средней рамке.
Шаг 6

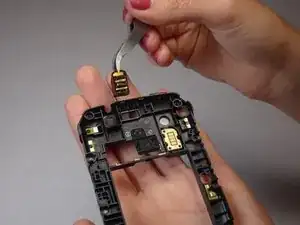

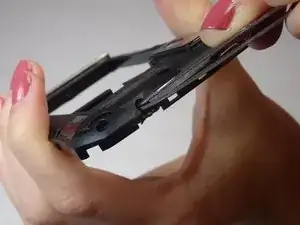

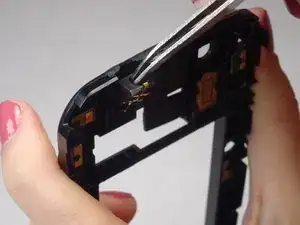

Используйте пинцет, чтобы осторожно удалить разъем для наушников из средней рамки.
Разъем для наушников прикреплен с помощью клея, удаляйте осторожно.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
