Замена камеры Motorola Defy XT

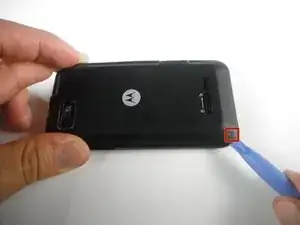

Найдите выемку на углу мобильного телефона Motorola Defy XT.

Вставьте пластиковый инструмент для вскрытия между задней крышкой и корпусом телефона.

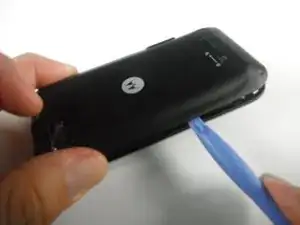

Как только инструмент окажется в выемке, аккуратно подденьте по всему периметру телефона, пока задняя крышка не отойдет.

Снимите заднюю крышку и найдите аккумулятор.

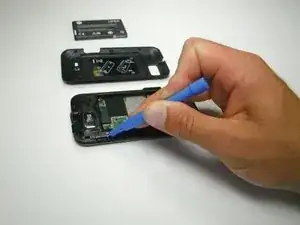

Вставьте инструмент для вскрытия под аккумулятор и слегка поднимите его вверх.

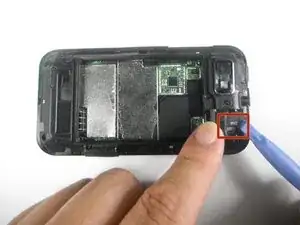

Найдите SD‑карту под пластиковым покрытием в углу.

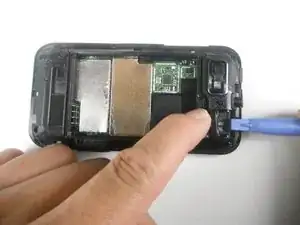

С помощью пластикового инструмента для вскрытия зацепите край SD‑карты

Выдвиньте SD‑карту прямо наружу.

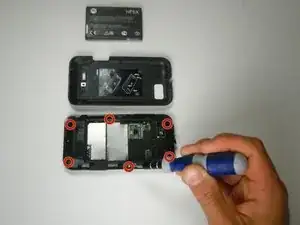

Используйте торцевой отвёрток T4, чтобы удалить все 6 винтов диаметром 3 мм по внешним краям телефона.

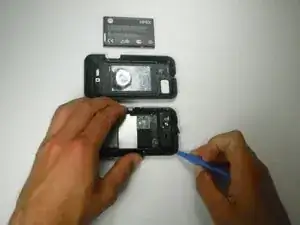

Подденьте пластиковым инструментом для вскрытия внутреннюю сторону кнопок громкости.

Выведите кнопки громкости из корпуса телефона.

Найдите основание материнской платы.

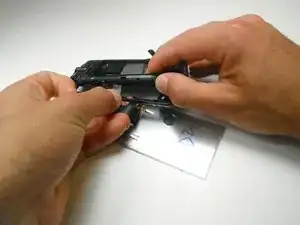

Проведите пластиковым инструментом вдоль основания материнской платы, чтобы отделить её от корпуса телефона.

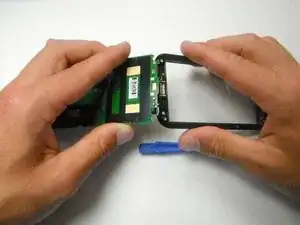

Аккуратно разъедините две части движением вверх.

Внимание: не повредите шлейф, соединяющий обе части

Отключите шлейф от рамки.

Снимите экран.

Переверните материнскую плату лицевой стороной вниз.

Найдите основание шлейфа.

Потяните прямо наружу, используя пластиковый инструмент для вскрытия.

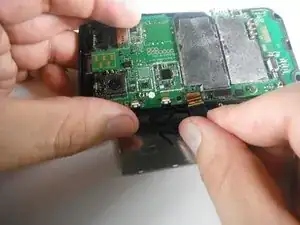

Отключите шлейф, соединяющий дисплей с платой управления

Разведите две половины устройства, чтобы отключить второй (широкий) шлейфовый разъём.

Примечание: шлейфовый разъём приклеен к плате управления, просто потяните его, чтобы полностью удалить.

Переверните материнскую плату лицевой стороной вниз.

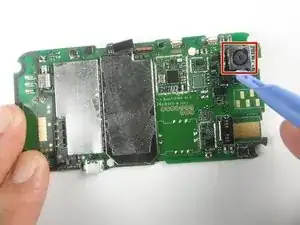

С помощью пластикового инструмента для вскрытия отключите камеру от платы управления.
