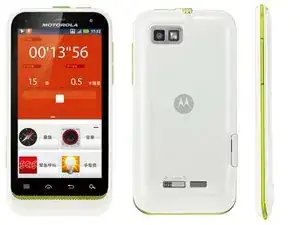

Разборка Motorola Defy XT

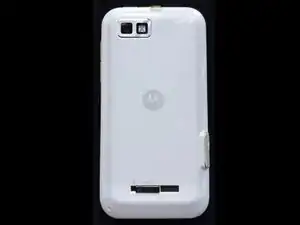

Выключите телефон.

Разблокируйте заднюю крышку перед её открытием.

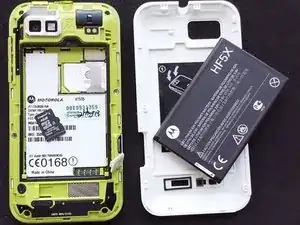

Извлеките аккумулятор

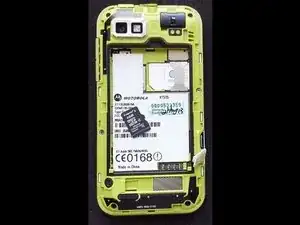

Извлеките карту памяти

Извлеките SIM‑карту

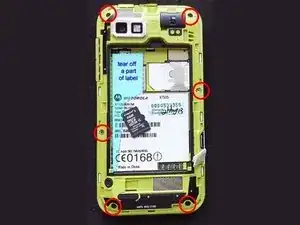

Удалите 6 винтов

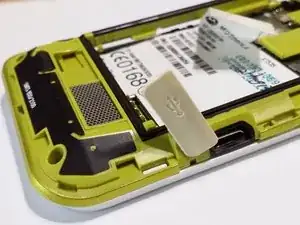

Оторвите часть наклейки

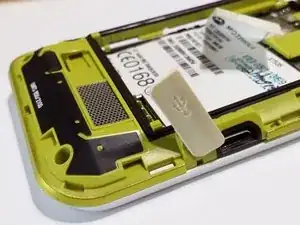

Отсоедините крышку USB‑разъёма

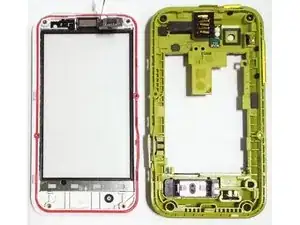

Откройте зелёную часть корпуса ногтем слева направо от стороны с USB‑разъёмом

Берегите наклейки

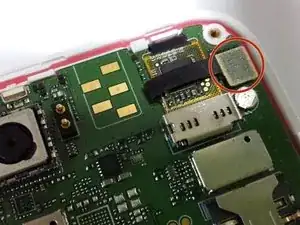

Если вы хотите ремонтировать контакты слота SIM, убедитесь, что на 6 контактах нет короткого замыкания.

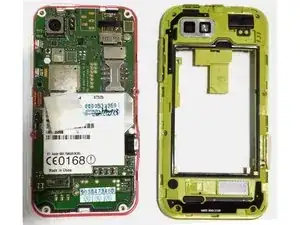

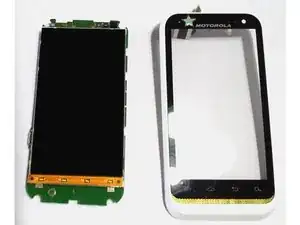

Чтобы освободить плату для очистки дисплея и сенсорного экрана, удалите 2 элемента ногтем.

1. Адаптер сенсорного экрана

2. Наклейка между платой сенсора и платой телефона

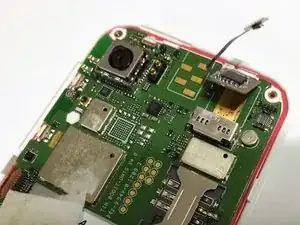

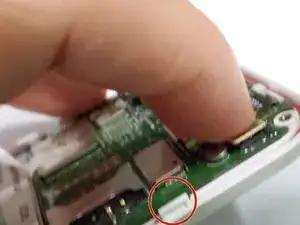

Снимайте плату телефона очень осторожно от верхнего правого угла. Берегите цепи сенсорного экрана.

Вы можете использовать ткань, USB‑вакуумный очиститель (осторожно с компонентами в зелёной части корпуса) и липкую ленту для удаления пыли.

Эта защитная метка оставлена сервисным центром Motorola в Гонконге!!

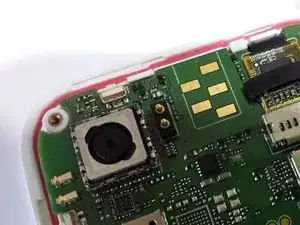

Также можно очистить объектив камеры на плате.

Не забудьте вернуть все детали на место и слегка вставить разъёмы сенсора.

Верните зелёную часть корпуса, убедитесь, что все защёлки зафиксированы

Вы можете протестировать телефон перед закручиванием винтов.

После вставки карты памяти, SIM‑карты и аккумулятора включите телефон

Проверьте входящие и исходящие вызовы, также проверьте динамик

Откройте приложение карт для проверки Wi‑Fi и GPS

Передача файлов по Bluetooth

Проверьте камеру и сохранение на SD‑карту

Проверьте файлы на SD‑карте

Попробуйте подключиться к ПК

Если всё работает, извлеките SIM‑карту и аккумулятор.

Проверьте, что наклейка находится сверху зелёной части корпуса

Закрутите все 6 винтов

Верните аккумулятор и SIM‑карту

Закройте заднюю крышку и зафиксируйте её

Закройте крышку USB‑разъёма

Готово

Если хотите изучить содержимое аккумулятора с платой, следуйте этим шагам.

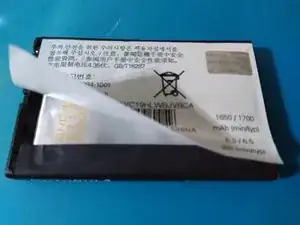

Снимите наклейку

Снимите чёрный резиновый элемент

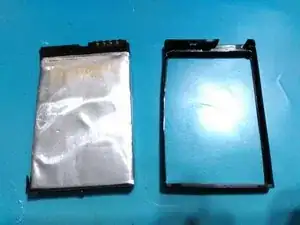

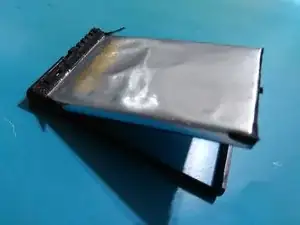

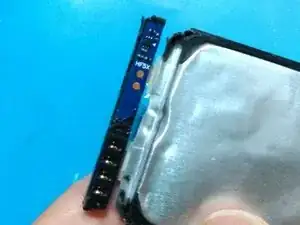

Разорвите аккумулятор вручную (терпеливо повторяйте процесс много раз) ***не используйте металлические инструменты для разрезания!!

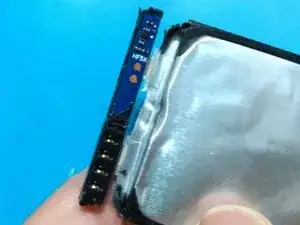

Также вы можете разорвать плату вручную

Снимите чёрный резиновый элемент. Разорвите аккумулятор вручную (терпеливо повторяйте процесс много раз)

***не используйте металлические инструменты для разрезания!!

Также вы можете разорвать плату вручную
