Замена логической платы Motorola Defy XT

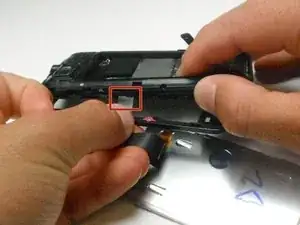

Вставьте инструмент для открытия между задней крышкой и корпусом телефона в месте, отмеченном стрелкой.

Как только инструмент будет установлен в отверстие, проведите им вдоль боковой стороны телефона и удалите заднюю крышку, отложив её в сторону.

Вставьте инструмент для открытия между батареей и держателем батареи и выпустите батарею.

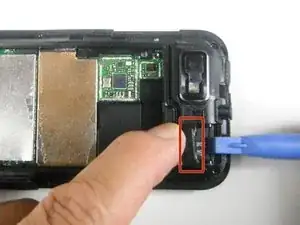

Откройте пластиковую крышку пальцем, чтобы получить доступ к карте памяти SD.

Используйте инструмент для открытия, чтобы захватить край карты SD и вытянуть её прямо наружу.

Удалите шесть винтов T4 длиной 6 мм с помощью торцевой отвёртки T4.

Вытащите кнопку громкости с помощью пластикового инструмента для открытия.

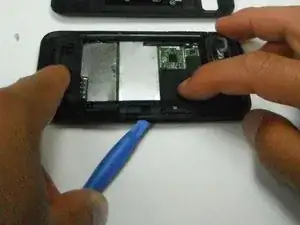

Вставьте пластиковый инструмент для открытия между пластиковым слоем и передней крышкой.

Не отделяйте две части полностью, чтобы избежать повреждения шлейфа внутри.

Осторожно отделите нижнюю часть от верхней пластиковй части.

Отключите шлейф, соединяющий дисплей с логической платой, потянув кабель прямо наружу.

Теперь экран можно снять.

Отделите логическую плату и крышку дисплея от задней крышки и разместите логическую плату так, чтобы камера была обращена к вам.

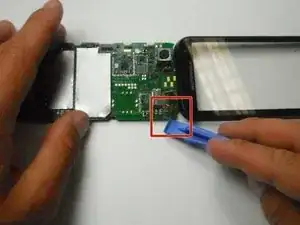

Отключите заднюю крышку, вставив пластиковый инструмент для открытия между материнской платой и разъёмом и потянув наружу.

Переверните логическую плату и крышку диспле

Перевод руководства с ifixit.com
