Замена камеры Motorola Triumph

В этом руководстве описывается процесс удаления камеры из Motorola Triumph. Установка камеры может быть выполнена путем обратного процесса.

Шаг 1

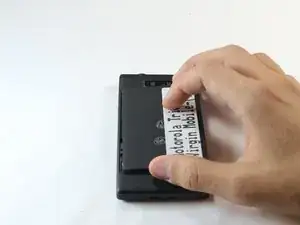

Сдвиньте заднюю крышку вниз.

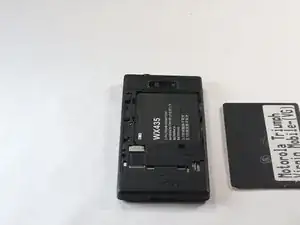

Поднимите заднюю крышку вверх.

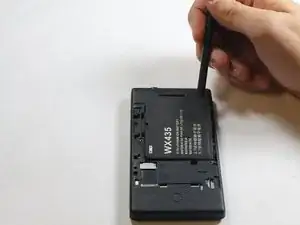

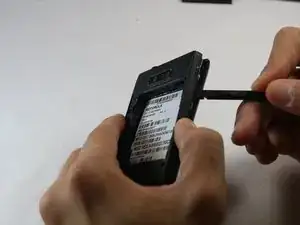

Вытащите батарею с помощью лопатки.

Осторожно вынимите батарею с помощью лопатки.

После удаления батареи выкрутите два винта с помощью отвертки T4.

С помощью лопатки пройдитесь по шву телефона и отогните заднюю часть корпуса.

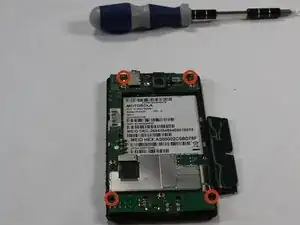

Используя отвертку T5, выкрутите все четыре винта, показанные на изображении.

Поднимите материнскую плату из устройства.

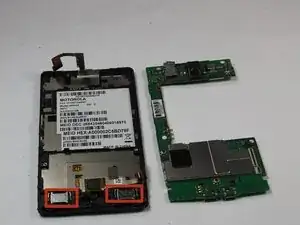

Вытащите динамики с помощью пластиковой лопатки.

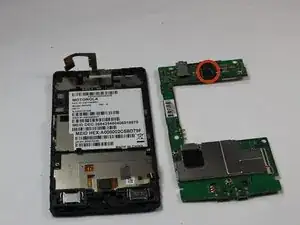

Найдите камеру в верхней части материнской платы.

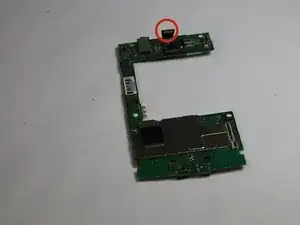

Используйте лопатку, чтобы отсоединить разъем над камерой.

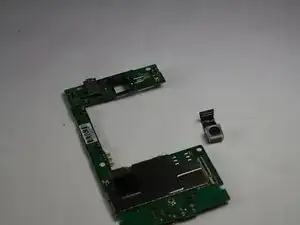

Удалите камеру.

Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
