Замена материнской платы Motorola Photon 4G MB855
Если ваш телефон Motorola Photon 4G MB855 не работает и вы не можете его починить с помощью других инструкций, возможно, потребуется замена материнской платы. Используйте это руководство для замены материнской платы.
Шаг 1

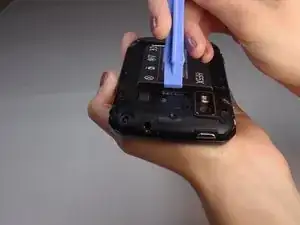

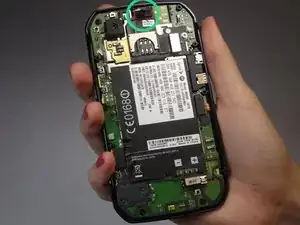

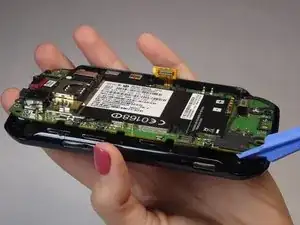

Вставьте пластиковый инструмент для открывания в углубление в нижней части телефона между передней и задней крышками.
Поднимите заднюю крышку снизу и снимите её с телефона.
Шаг 2

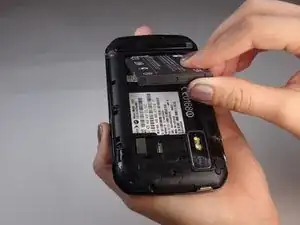

Вставьте пластиковый инструмент для открывания или палец в выемку между SIM-картой и батареей и поднимите батарею вверх.
Удалите батарею из телефона.
Шаг 3

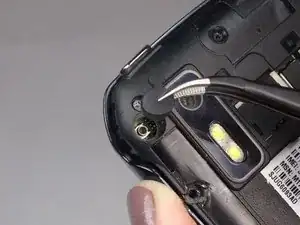

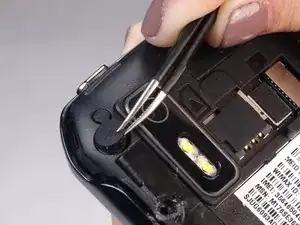

Удалите все пять крышек винтов с помощью пинцета, расположенных на картинке.
Шаг 4

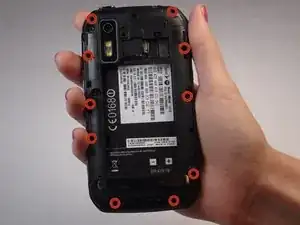

Удалите 10 винтов T4 Torx, удерживающих среднюю рамку к сборке дисплея.
Осторожно подденьте среднюю рамку от сборки дисплея и удалите её.
Шаг 5

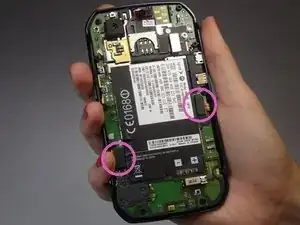

Найдите кабели данных дисплея

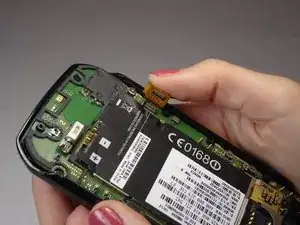

Используйте руки или пластиковый инструмент для открывания, чтобы осторожно снять разъемы.
Шаг 6
Будьте осторожны при удалении материнской платы. У динамика есть соединения с маленькими проводами и клеем. Используйте тонкий инструмент, чтобы осторожно отделить его перед удалением материнской платы.

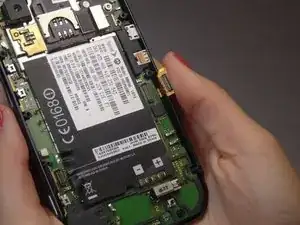

Используйте пластиковый инструмент для открывания, чтобы осторожно поддеть каждую секцию материнской платы.
Медленно и осторожно удалите материнскую плату из сборки передней панели.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
