Замена задней камеры Motorola Defy
В этом руководстве представлены шаги по замене модуля камеры для Motorola MB525, начиная с разборки телефона и заканчивая заменой модуля камеры.
Шаг 1
С помощью отвертки и бит T-5 отвинтите семь винтов длиной 5 мм вокруг корпуса телефона.
Шаг 2
Снимите заднюю крышку телефона, сдвинув черную кнопку в нижней части в положение разблокировки и подняв крышку.
Шаг 3
Используйте пластиковый инструмент для открытия, чтобы вынуть аккумулятор из телефона.
Шаг 4
Отвинтите два серебряных винта, расположенных в верхней части задней части телефона.
Шаг 5
Используйте пластиковый инструмент для открытия, чтобы аккуратно отделить среднюю рамку от остальной части телефона.
Шаг 6

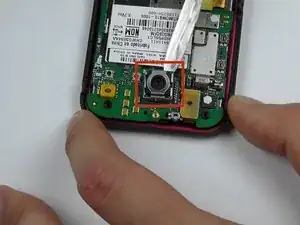

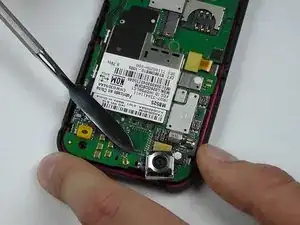

Начните отделять нижнюю часть модуля камеры с помощью металлической лопатки и замените на новый модуль камеры.
Будьте осторожны с контактами, которые соединены с модулем камеры снизу.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
