Замена батареи Crosscall Trekker M1-Core
Батарея быстро разряжается? Уже не держит заряд? В этом руководстве показано, как извлечь старую батарею из смартфона и заменить её на новую.
Crosscall не предоставляет запчасти для своих старых моделей, поэтому вам придётся самостоятельно найти эту батарею.
Если вы используете другую модель батареи, убедитесь, что разъёмы, размеры и расположение питающего провода совпадают.
Перед разборкой телефона разрядите батарею ниже 25%. Заряженная литий‑ионная батарея может загореться и/или взорваться при случайном проколе.
Шаг 1
Внимание: Перед любой разборкой выключите телефон.

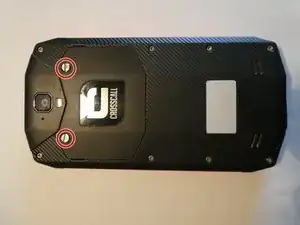

Отвинтите 2 винта с плоской головкой крышки слота SIM-карты.
Эти 2 винта фиксированы: подденьте крышку за пазы по бокам, чтобы снять узел.
Шаг 2
Снимите 10 шестигранных винтов.
Один из 2 винтов, расположенных под крышкой слота SIM, закрыт заглушкой, которую придётся проткнуть остриём. Это может привести к аннулированию гарантии производителя.
Эти 10 винтов одной длины и взаимозаменяемы.

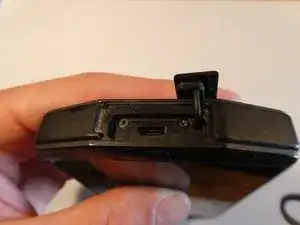

Откройте водозащитный заглушку USB‑разъёма и снимите 2 винта Phillips (см. фото 2).
Откройте водозащитную заглушку разъёма для наушников и снимите винт Phillips (см. фото 3).
Подденьте заднюю панель — она должна сняться без усилий.
Шаг 3
На этом этапе можно проверить состояние красной уплотнительной прокладки и при необходимости удалить пыль.

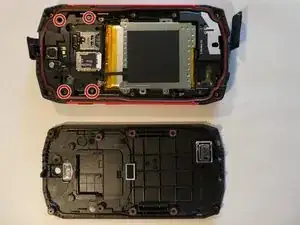

Отвинтите четыре (4) винта Phillips, чтобы освободить чёрную пластину, удерживающую SIM‑карточку.
Осторожно поднимите эту чёрную пластину и отсоедините разъём плоским концом лопатки.

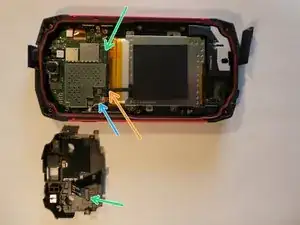

Разъём батареи (синяя стрелка) и разъём NFC (оранжевая стрелка) теперь доступны.
Шаг 4

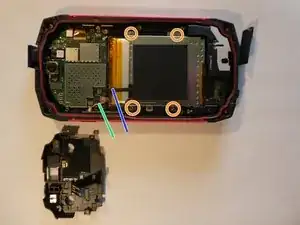

Отвинтите металлическую пластину, защищающую батарею (4 винта Phillips).
Не смешивайте эти винты с 4 винтами предыдущего шага; их длина отличается.
Две пластиковые защёлки вставлены в пластину. При сборке проверьте правильность их установки.
Отсоедините разъём батареи плоским концом лопатки (используйте пластиковую лопатку, чтобы избежать короткого замыкания).
Подденьте металлическую пластину, приклеенную к батарее (для извлечения), и осторожно потяните разъём датчика NFC (тянуть следует в сторону нижней части устройства для отключения).
Шаг 5

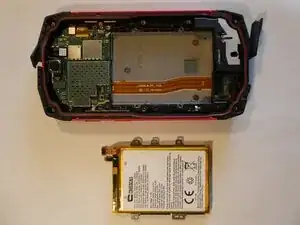

Отделив батарею от смартфона, снимите её с металлической пластины с помощью подходящего растворителя.
При отсутствии растворителя можно использовать фен и металлическую лопатку для отделения.
Внимание: нагревание батареи может ухудшить её характеристики. Не используйте фен, если планируете повторно использовать батарею.
Будьте осторожны, чтобы не согнуть и не проколоть батарею во время этой операции: повреждённая гибкая литий‑ионная батарея может протекать опасными веществами, загореться и даже взорваться!
Шаг 6
Установите новую батарею.
Подключите разъём питания с помощью пластиковой лопатки.
Установите металлическую пластину и вставьте разъём датчика NFC в гнездо.
Вставьте 4 винта, фиксирующие металлическую пластину.
Заключение
Для сборки устройства выполните действия в обратном порядке.
Перевод руководства с ifixit.com
