Blackview BV9200: Замена материнской платы

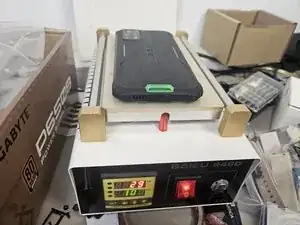

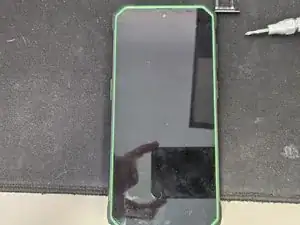

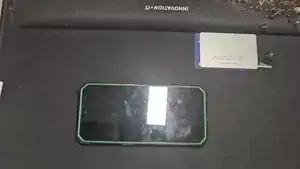

Начните с прогрева ЖК-дисплея. Я использую нагревательную подложку, установленную на 100 градусов Цельсия, и нагреваю 3–5 минут.

Если у вас нет такого инструмента, можно использовать тепловую пушку. Просто подогрейте края экрана.

Я бы не рекомендовал снимать экран без прогрева клея.

Рассмотрите использование более подходящего инструмента вместо части лезвия универсального ножа для первоначального отделения ЖК-дисплея от рамки. (Я бы попробовал использовать джимми от iFixit, но у меня его ещё нет)

Будьте очень осторожны, если используете часть лезвия. Вы легко можете порвать шлейфы дисплея или поцарапать изнанку.

Осторожно: не отделяйте ЖК-дисплей от сенсорной панели. При удалении клея пластиковой картой либо проходите под ЖК-дисплеем, либо работайте только по краям сенсорной панели.

Видео ускорено, чтобы уложиться в 30 секунд. Делайте это медленнее и аккуратнее.

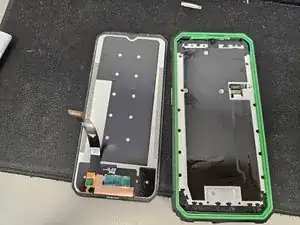

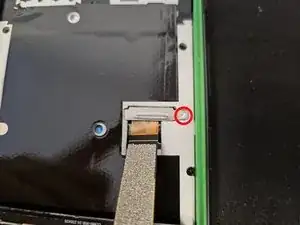

Открутите винт, снимите зажим, отключите ЖК-дисплей и снимите его.

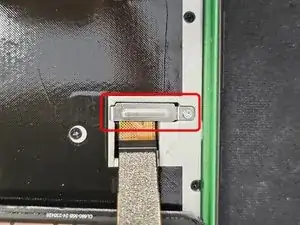

Я использую пинцет, чтобы достать маленький зажим, который закрывает разъём.

Много винтов.

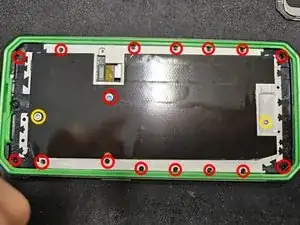

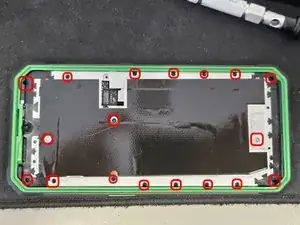

Винты, обведённые красным, одинакового размера, а винты, обведённые жёлтым, такого же размера, как тот, который держал зажим, закрывающий разъём ЖК-дисплея.

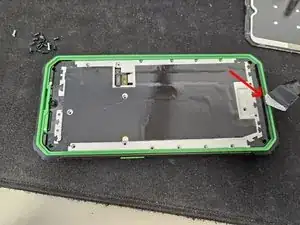

После снятия винтов возьмитесь за нижнюю часть для рычага. Вы увидите маленькую выемку, куда можно вставить инструмент.

Снимите крышку.

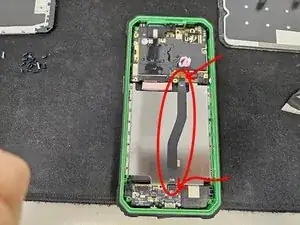

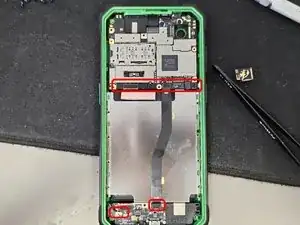

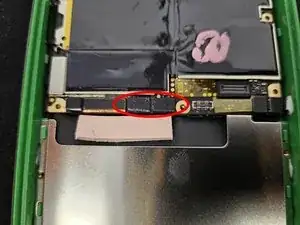

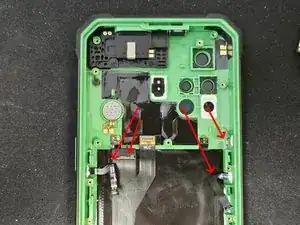

Отключите кабель. На разъёмы указывают стрелки.

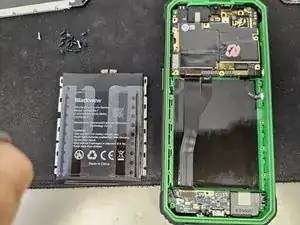

Отключите и выньте батарею.

Батарея не приклеена и не прикручена. Просто возьмите её и аккуратно потяните.

Мяу.

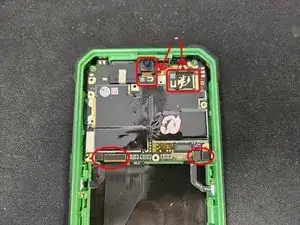

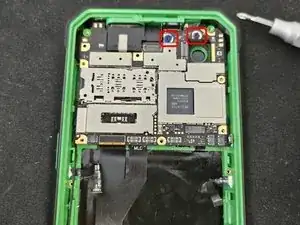

Снимите разъёмы, камеры и винты, на которые указывают.

Пинцет или пластиковые карты хорошо подходят для снятия разъёмов здесь.

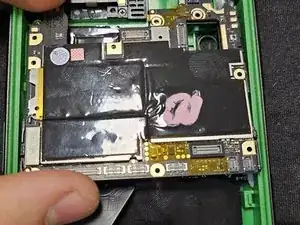

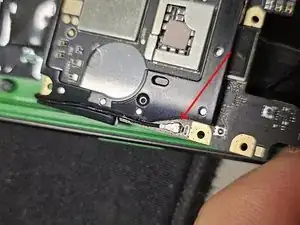

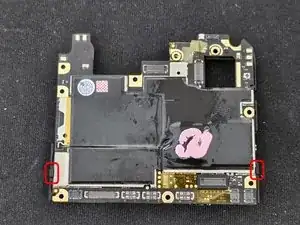

Сборка материнской платы держится на 2 защёлках. Разведите их.

Когда отщёлкнёте, немного потяните плату на себя, затем отогните, чтобы увидеть обратную сторону.

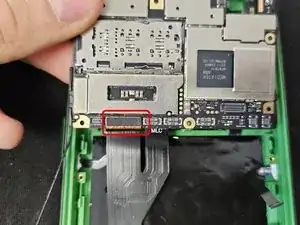

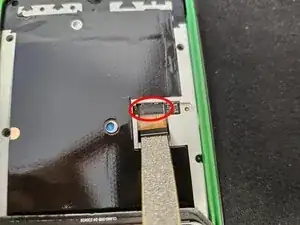

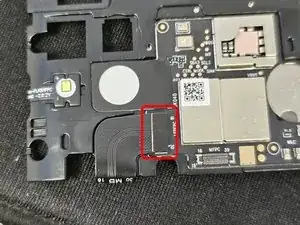

Отключите шлейф передачи данных.

Будьте осторожны: эти шлейфы хрупкие, и их очень легко оторвать от разъёмов.

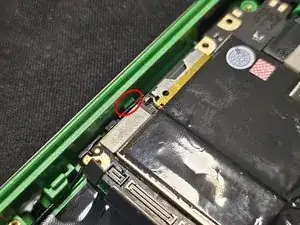

Пластиковый корпус фиксируется 2 защёлками и винтом, который мы сняли на шаге 1.

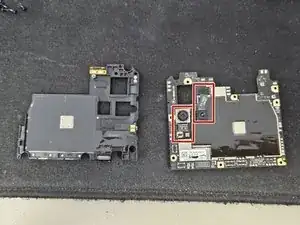

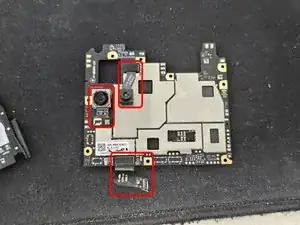

После разборки снимите камеры с материнской платы.

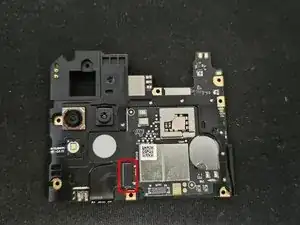

Снимите разъём с дополнительной печатной платы, находящейся в корпусе.

Подсоедините сторону материнской платы на новой плате, затем установите камеры.

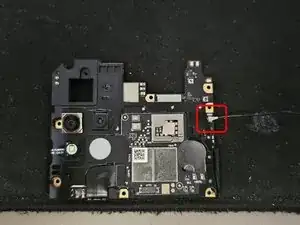

Подсоедините разъём на дополнительной плате.

Подключите шлейф передачи данных.

Это не было подробно описано ранее, но отключите шлейф передачи данных от USB-платы, чтобы упростить этот и последующие шаги.

Мяу.

Отведите кабели в сторону.

Подсоедините нижнюю часть шлейфа, которая подключена к USB-плате.

Подсоедините верхнюю часть шлейфа.

Закрутите винты.

Подключите все разъёмы и камеры. Затем вставьте батарею и подключите её. Наконец, установите последний разъём между USB-платой и материнской платой.

Не забудьте заново подключить шлейф передачи данных.

Вставьте крышку панели и закрутите винты.

Подключите разъём ЖК-дисплея и закройте его зажимом.

Приклейте экран к корпусу.
