Замена передней камеры Samsung Galaxy S II T989

Чтобы снять заднюю крышку, найдите защёлку, обозначенную красной рамкой.

Используя ноготь, аккуратно подденьте заднюю крышку.

Выключите телефон перед снятием аккумулятора.

Аккумулятор можно извлечь, надавив вверх на нижний правый край аккумулятора, как показано красным прямоугольником.

После того как аккумулятор начнёт подниматься, удерживайте его рукой и извлеките.

SIM-карта — маленький белый прямоугольник, расположенный в красном прямоугольнике.

Чтобы извлечь SIM-карту, нажмите на карту и сдвиньте её влево, пока она не перестанет контактировать с металлом.

Карта памяти находится в области, обозначенной красным прямоугольником. Сама карта маленькая и чёрного цвета, поэтому её трудно заметить.

Найдя карту, аккуратно сдвиньте её пальцами вправо, пока она не перестанет контактировать с металлом.

Внутренняя пластина закреплена шестью винтами диаметром 1/16 дюйма (1,6 мм).

Удалите винты крестовой отвёрткой для точных работ.

Положите все винты в место, где их трудно потерять, например на магнитный коврик или в пластиковый пакет.

При снятии внутренней пластины разместите устройство на заземлённой поверхности или используйте антистатический браслет.

После снятия винтов внутреннюю пластину удерживают несколько пластиковых защёлок, встроенных в рамку телефона.

Плотно зажмите край, как показано на фото, и оттяните пластину от рамки.

Если не удаётся захватить внутреннюю пластину, используйте лопатку для поддёма и подъёма пластины.

Материнская плата содержит множество хрупких компонентов; неправильное обращение может привести к их повреждению.

Чтобы снять материнскую плату, сначала откройте три защёлки, обозначенные красными контурами, с помощью маленькой плоской отвёртки или ногтя.

В дополнение к трём сверху материнской платы, внизу телефона есть четвёртая защёлка, которую также нужно открыть.

После отключения всех защёлок аккуратно надавите на края материнской платы и поднимите её вверх.

Если материнская плата не поднимается, возможно, потребуется покачать её влево и вправо, чтобы освободить углы из мест, где были размещены винты корпуса.

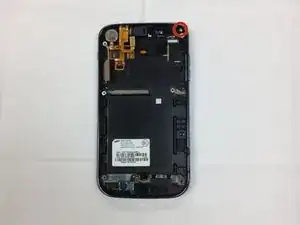

Чтобы снять переднюю камеру, сначала удалите винт, обозначенный красным кругом, и декоративную крышку. Размер винта — 1/16 дюйма (1,6 мм).

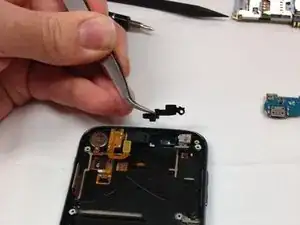

После удаления винта можно снять крышку.

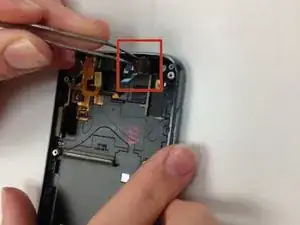

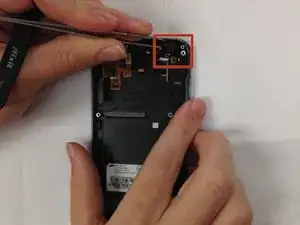

Используйте пинцет, чтобы снять пластиковую планку, которая удерживает камеру на месте.

Камера теперь открыта.

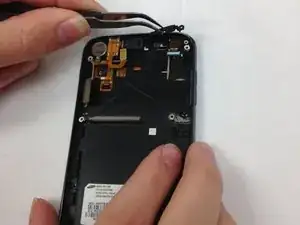

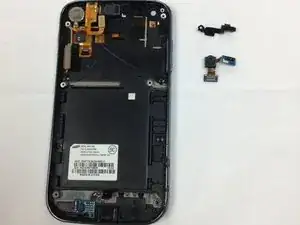

Осторожно выньте камеру из телефона пинцетом.
