Замена кнопки регулировки громкости Samsung Galaxy S II T989

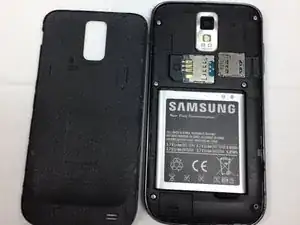

Чтобы снять заднюю крышку, найдите защёлку, обозначенную красной рамкой.

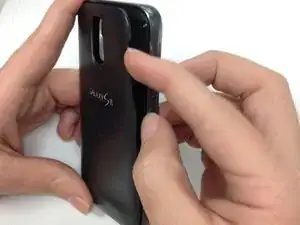

Используя ноготь, аккуратно подденьте заднюю крышку.

Выключите телефон перед извлечением батареи.

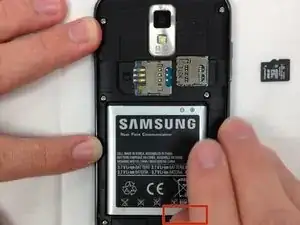

Батарею можно извлечь, надавив вверх на нижний правый край батареи, как показано в красном прямоугольнике.

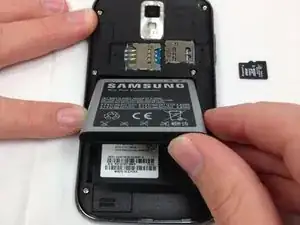

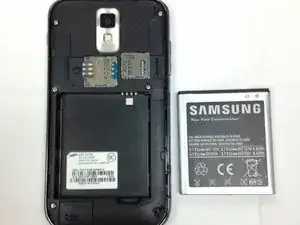

После того как батарея начнёт подниматься, возьмите её рукой и извлеките.

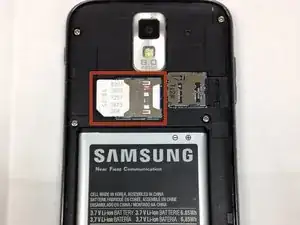

SIM-карта — это маленький белый прямоугольник, находящийся в красном прямоугольнике.

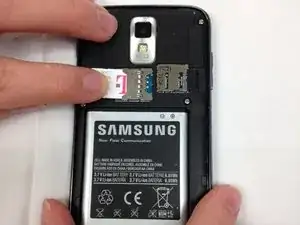

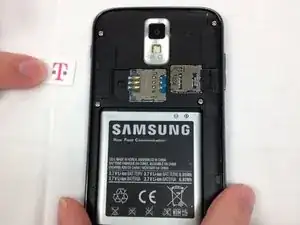

Чтобы извлечь SIM-карту, нажмите на карту и сдвиньте её влево, пока она не перестанет контактировать с металлом.

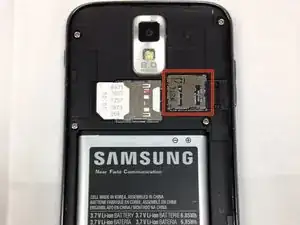

Карта памяти находится в области, обозначенной красным прямоугольником. Сама карта маленькая и чёрная, поэтому её трудно сразу заметить.

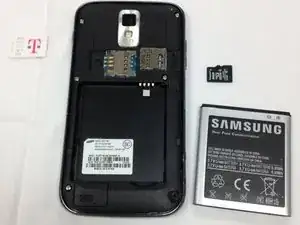

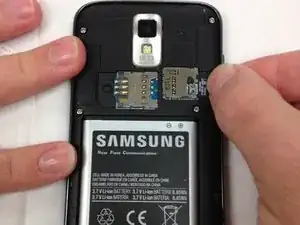

Найдя карту, аккуратно сдвиньте её пальцами вправо, пока карта не перестанет контактировать с металлом.

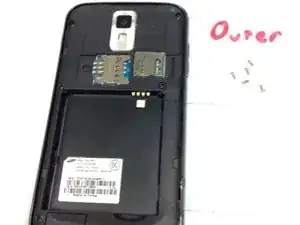

Внутренняя пластина удерживается шестью винтами диаметром 1/16 дюйма (1,6 мм).

Снимите винты с помощью прецизионной крестовой отвёртки.

Поместите все винты в такое место, где их будет трудно потерять, например на магнитный коврик или в пластиковый пакет.

При снятии внутренней пластины разместите устройство на заземлённой поверхности или используйте антистатический браслет.

После удаления винтов внутреннюю пластину удерживают несколько пластиковых защёлок, встроенных в рамку телефона.

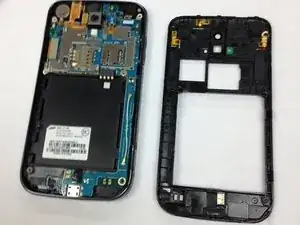

Сильно сожмите край, как показано на фото, и оттяните пластину от рамки.

Если не удаётся захватить внутреннюю пластину, используйте лопатку, чтобы поддеть и поднять пластину.

Материнская плата содержит множество хрупких компонентов; неправильное обращение может привести к их повреждению.

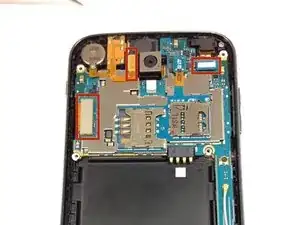

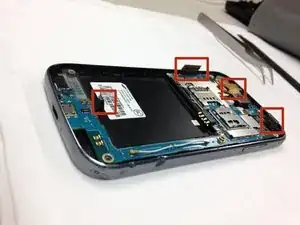

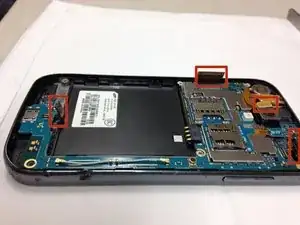

Чтобы снять материнскую плату, сначала откройте три защёлки, обозначенные красной рамкой, с помощью небольшой плоской отвёртки или ногтя.

В дополнение к трём сверху материнской платы, внизу телефона есть четвёртая защёлка, которую также нужно открыть.

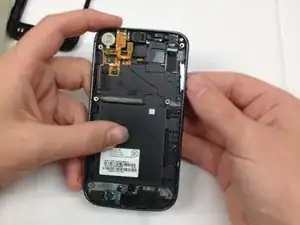

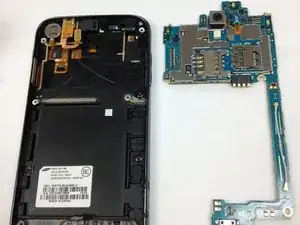

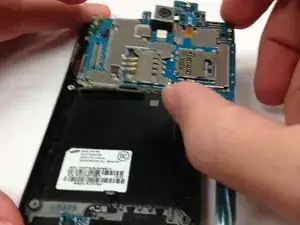

После отключения всех защёлок аккуратно приложите усилие к кромкам материнской платы и поднимите её вверх.

Если материнская плата не поднимается, возможно, потребуется сдвигать её влево и вправо, чтобы освободить углы от мест, где были установлены винты корпуса.

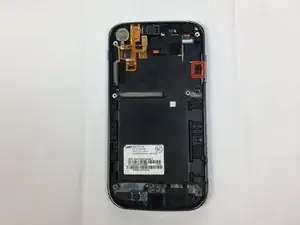

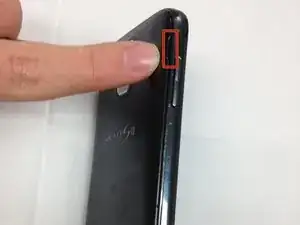

Поднимите защёлку, обозначенную красным прямоугольником, с помощью пинцета.

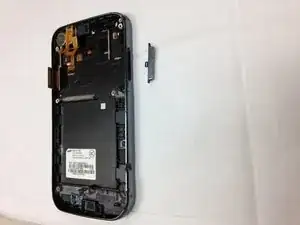

После подъёма защёлки нажмите кнопку регулировки громкости внутрь, пока она не освободится от рамки.

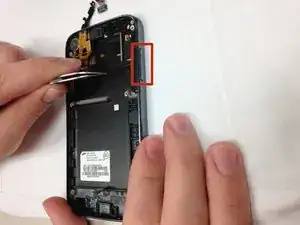

Пинцет может помочь при извлечении кнопки регулировки громкости из рамки.
