Замена антенного гибкого кабеля iPhone 6

Перед разборкой iPhone разрядите батарею до менее 25%. Полная литий‑ионная батарея может загореться и/или взорваться при случайном проколе.

Перед началом разборки выключите iPhone.

Удалите два винта P2 Pentalobe длиной 3,6 мм рядом с разъёмом Lightning.

Следующие два шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti‑Clamp см. в этом руководстве.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti‑Clamp.

Надвиньте рычаги на левый или правый край iPhone.

Расположите присоски возле нижнего края iPhone чуть выше кнопки «Домой» — одну на передней панели и одну на задней.

Сожмите присоски вместе, чтобы создать вакуум в нужной области.

Если поверхность iPhone слишком скользкая и Anti‑Clamp не держится, вы можете использовать ленту, чтобы создать более сцепляющую поверхность.

Оттяните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, немного ослабьте присоски и выровняйте рычаги.

Вставьте медиатор под экран, когда Anti‑Clamp создаст достаточно большой зазор.

Если Anti‑Clamp не создаёт достаточного зазора, поверните ручку на четверть оборота.

Не прокручивайте более чем на четверть оборота за раз и делайте паузу на несколько секунд между поворотами. Дайте Anti‑Clamp и времени сделать работу за вас.

Пропустите следующие три шага.

Если у вас нет Anti‑Clamp, используйте одну присоску, чтобы приподнять переднюю панель:

Прижмите присоску к экрану прямо над кнопкой «Домой».

Убедитесь, что присоска плотно прижата к экрану, чтобы обеспечить герметичное прилегание.

Если дисплей сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, присоску можно приклеить суперклеем к разбитому экрану.

Держите iPhone одной рукой, потяните присоску вверх, чтобы слегка отделить сборку передней панели от задней крышки.

Действуйте медленно и прикладывайте равномерное постоянное усилие. Сборка дисплея сидит плотнее, чем в большинстве устройств.

Используя пластиковый инструмент для вскрытия, аккуратно подденьте заднюю крышку, отодвигая её от сборки дисплея, продолжая тянуть присоской вверх.

Сборка передней панели удерживается несколькими защёлками с задней крышкой, поэтому может понадобиться использовать сочетание присоски и пластикового инструмента, чтобы освободить переднюю панель.

Потяните за пластиковый выступ, чтобы снять вакуум с присоски.

Снимите присоску с дисплейной сборки.

Откройте iPhone, откинув конец с кнопкой «Домой» передней панели от задней крышки, используя верхнюю часть телефона как шарнир.

По верхнему краю передней панели несколько защёлок образуют частичный шарнир.

При сборке совместите защёлки чуть ниже верхнего края задней крышки. Затем сдвиньте переднюю панель вверх, пока её верхний край не станет заподлицо с верхним краем задней крышки.

Откройте дисплей примерно на 90º и оприте его о что‑то, чтобы он был зафиксирован во время работы с телефоном.

В экстренном случае подойдёт неперечённая консервированная банка.

Добавьте резинку, чтобы надёжно зафиксировать дисплей во время работы. Это предотвращает излишнюю нагрузку на шлейфы дисплея.

Удалите следующие винты Phillips, крепящие кронштейн разъёма аккумулятора:

Один винт 2,2 мм

Один винт 3,2 мм

Во время ремонта храните каждый винт отдельно и возвращайте его ровно на то же место, чтобы избежать повреждения телефона.

Снимите металлический кронштейн разъёма аккумулятора с iPhone.

Используйте пластиковый инструмент для аккуратного поддёма разъёма аккумулятора от его гнезда на плате.

Следите, чтобы поддевать только разъём аккумулятора, а не гнездо на плате. Если вы поддёте гнездо на плате, вы можете полностью сломать разъём.

Удалите следующие пять винтов Phillips, фиксирующих кронштейн кабеля сборки передней панели:

Три винта 1,2 мм

Один винт 1,7 мм

Один винт 3,1 мм

Неправильная установка этих винтов при сборке приведёт к необратимому повреждению платы iPhone.

Снимите кронштейн кабеля сборки передней панели с логической платы.

На следующих четырех шагах подденьте только разъемы кабелей, а не их гнезда на логической плате.

Используйте лопатку или ноготь, чтобы отсоединить разъем кабеля фронтальной камеры и датчика.

Используйте лопатку или ноготь, чтобы отсоединить разъем кабеля кнопки «Домой».

Убедитесь, что батарея отключена, прежде чем отсоединять или подключать кабель на этом шаге.

Используйте лопатку или ноготь, чтобы отсоединить разъем кабеля данных дисплея.

При повторной сборке дисплейный кабель может откинуться от разъема. Это может привести к появлению белых линий или пустого экрана при включении телефона. В этом случае просто подключите кабель обратно и выполните цикл питания телефона. Лучший способ выполнить цикл питания — отсоединить и снова подключить разъем батареи.

Используйте плоский конец лопатки, чтобы отсоединить разъем кабеля дигитайзера.

При повторном подключении кабеля дигитайзера не нажимайте по центру разъема. Нажмите на один конец разъема, затем на противоположный. Нажатие по центру разъема может согнуть компонент и повредить дигитайзер.

Снимите сборку передней панели с задней части корпуса.

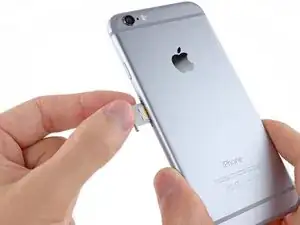

Вставьте инструмент для извлечения SIM-карты или скрепку в маленькое отверстие лотка для SIM-карты.

Нажмите, чтобы извлечь лоток.

Для этого может потребоваться значительная сила.

Снимите сборку лотка для SIM-карты с iPhone.

При повторной установке SIM-карты убедитесь, что она расположена в правильной ориентации относительно лотка.

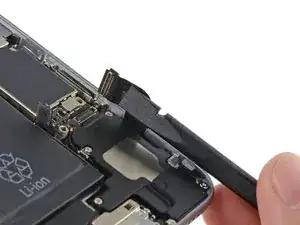

Используйте плоский конец лопатки, чтобы отсоединить кабель сборки разъема Lightning и отогнуть его в сторону от динамика.

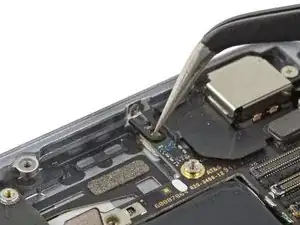

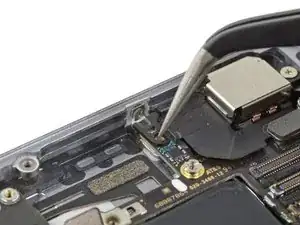

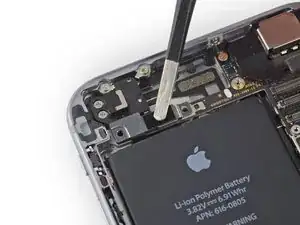

Используйте острый конец лопатки, чтобы приподнять разъем антенны от его гнезда на логической плате.

Снимите следующие винты Phillips с верхнего кабельного кронштейна:

Один винт 2,9 мм

Один винт 2,2 мм

Снимите верхний кабельный кронштейн с iPhone.

При отсоединении следующих разъемов подденьте только сам разъем, а не гнездо на логической плате, иначе вы рискуете вызвать необратимое повреждение.

Используйте плоский конец лопатки, чтобы приподнять разъем кабеля кнопки питания и сборки вспышки от его гнезда.

Поднимите разъем кабеля управления громкостью из его гнезда на логической плате.

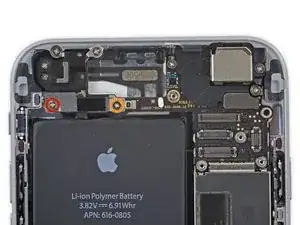

Снимите следующие четыре винта Phillips с Wi‑Fi антенны:

Один винт 1,5 мм

Один винт 1,4 мм

Два винта 2,1 мм

Снимите Wi‑Fi антенну с iPhone.

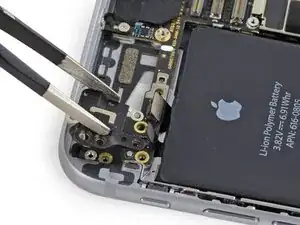

Старайтесь не касаться оголенных контактных точек голыми пальцами — используйте пинцет или перчатки. Масла с пальцев могут нарушить проводимость. Если вы коснулись этих компонентов, очистите их обезжиривателем, например спиртом или средством для стекол, перед сборкой.

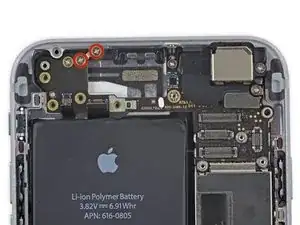

Снимите два винта Phillips 1,6 мм с заземляющего кронштейна.

Снимите заземляющий кронштейн с iPhone.

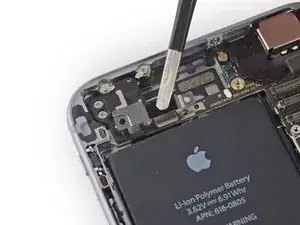

Снимите следующие винты Phillips, крепящие наклонный кронштейн логической платы.

Один винт 2,6 мм

Один винт 1,3 мм, расположенный горизонтально в верхней боковине iPhone.

Снимите наклонный кронштейн логической платы.

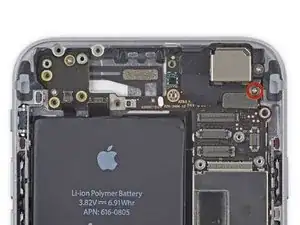

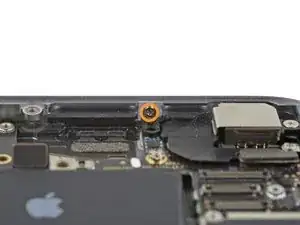

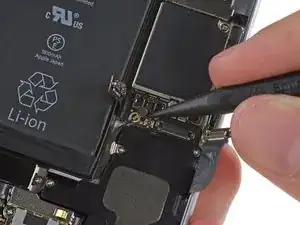

Снимите один винт Phillips 1,2 мм, фиксирующий кабель антенны к логической плате.

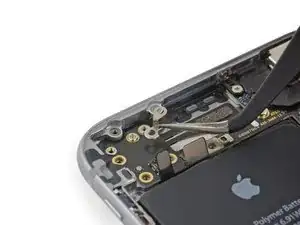

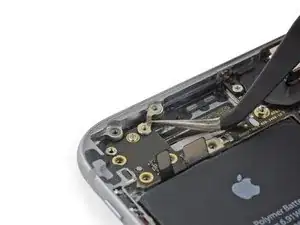

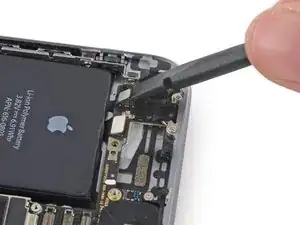

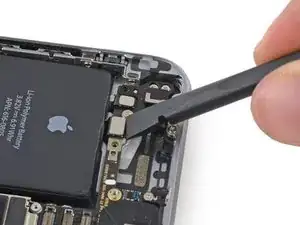

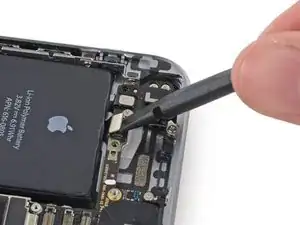

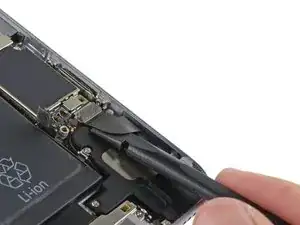

Используйте острый конец лопатки, чтобы отогнуть кабель межсоединения антенны в сторону от логической платы.

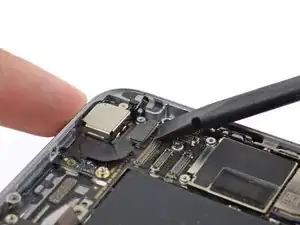

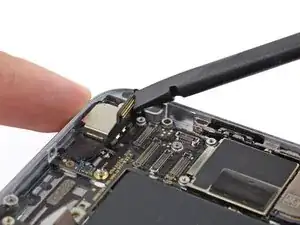

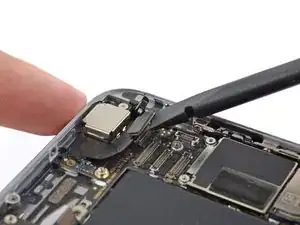

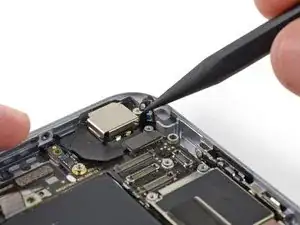

Используйте плоский конец лопатки, чтобы поднять разъём кабеля камеры прямо вверх из его гнезда на плате.

Убедитесь, что поддевать нужно только сам разъём, а не само гнездо, иначе вы можете вызвать необратимое повреждение платы.

Отогните кабель камеры вверх, чтобы он не мешал работе с платой.

Снимите следующие винты, фиксирующие плату к задней крышке:

Два винта Phillips 1,9 мм

Один винт-стойка 2,3 мм

Винты-стойки лучше всего снимаются отверткой или битой для винтов-стоек.

В экстренном случае можно использовать маленькую плоскую отвертку — действуйте особенно осторожно, чтобы она не соскользнула и не повредила соседние компоненты.

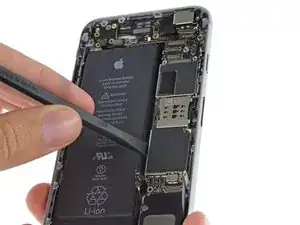

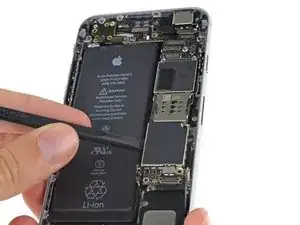

Используйте плоский конец лопатки, чтобы слегка приподнять конец платы у разъёма батареи, ровно настолько, чтобы вы могли захватить его пальцами.

Вставляйте лопатку рядом с металлическими экранами под лотком SIM-карты, чтобы не повредить чипы или гнёзда.

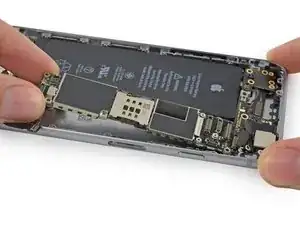

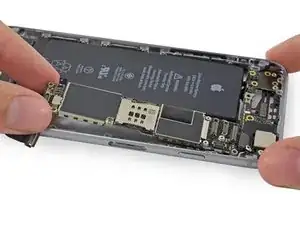

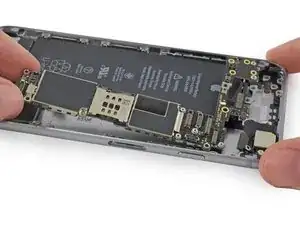

Поднимите конец платы у разъёма батареи и вытяните её вверх и наружу из задней крышки.

Будьте осторожны, чтобы не зацепить плату за какие-либо кабели.

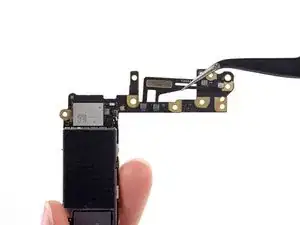

Переверните плату, чтобы открыть антенну на её обратной стороне.

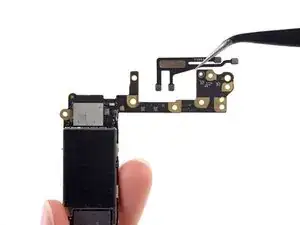

Отсоедините четыре коаксиальных разъёма от платы и снимите антенный кабель с платы.

Старайтесь не касаться голыми пальцами контактных металлических соединений — используйте пинцет или перчатки. Масла с пальцев могут нарушить проводимость. Если вы всё же коснулись этих компонентов, очистите их обезжиривателем, например изопропиловым спиртом, перед сборкой.
