Постоянно прикрепите наушники

Прежде всего, перед продолжением помните, что это руководство по постоянному креплению ваших любимых наушников к Jabra Clipper. Людям со слабым сердцем продолжать не следует.

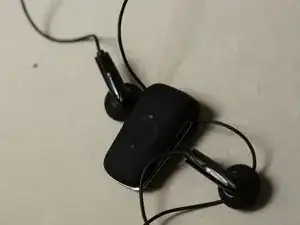

Начните с отрезания проводов наушников. Я отрезал примерно 30 см от наушников, что позволяет свободно двигать головой, пока Clipper цепляется за воротник футболки.

Крышка Jabra Clipper на самом деле сделана из очень эластичной резины, что открывает множество вариантов модификации!

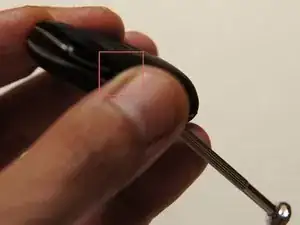

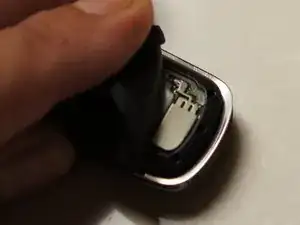

Вам нужно снять крышку. Начните с того, что вставьте отвертку с любой стороны, пока не упрётесь в стальной каркас. Потяните её вверх и завершите снятие крышки пальцами.

Очистите оставшийся герметик с боков корпуса. Тут же было водонепроницаемое уплотнение! Расслабьтесь, водонепроницаемость никому не нужна. По крайней мере, не на уровне того, что предлагал Jabra Clipper!

После снятия крышки вы увидите основную плату на передней панели и аккумулятор на задней. Обе платы сверху и спереди покрыты прозрачным жестким пластиковым защитным слоем.

Осторожно с проводами аккумулятора — возможно, позже вам понадобится аккуратно их вынуть. Для этого используйте отвертку.

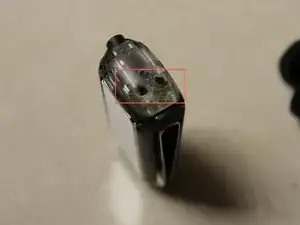

Открутите два черных винта сверху устройства.

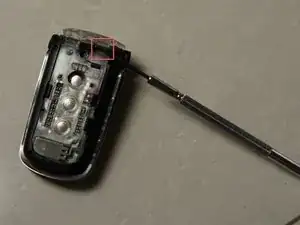

Прежде чем снять верхний пластик, потребуется разблокировать защёлку клипа в правом верхнем углу. Используйте отвертку. Верхний пластик щелкнет, и вы сможете его снять.

Помните: осторожно, не натягивайте гибкий плоский кабель в левом верхнем углу, соединяющий переднюю и верхнюю платы!

Чтобы снять передний пластик, используйте отвертку, чтобы отщёлкнуть его, начиная снизу и двигаясь к бокам.

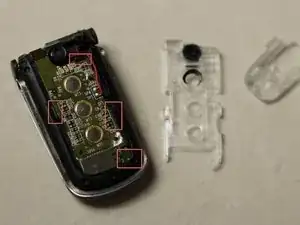

Теперь нужно снять переднюю плату. Проверьте защёлки вверху, слева и чуть ниже справа. Подденьте снизу передней платы и работайте в направлении к правым и левым защёлкам. Верхняя защёлка не подвижна, поэтому придётся немного опустить плату вниз, чтобы вытащить её.

Теперь можно снять верхнюю плату. Опять же, следите, чтобы не натянуть гибкий кабель! Чтобы снять верхнюю плату, аккуратно поднимите сторону с micro‑USB вверх и сдвиньте сторону с аудиоразъёмом в сторону micro‑USB, чтобы освободить её из защёлки.

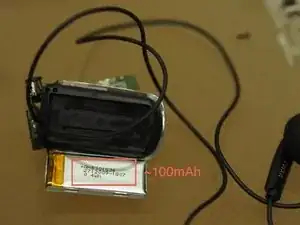

Снимать аккумулятор не обязательно для пайки наушников, но его удаление даст немного свободы при пайке. Также теперь видно, что это аккумулятор ёмкостью 100 мА·ч.

Мне не потребовалось снимать 3,5 мм аудиоразъём для пайки наушников, и угадайте что — теперь я могу подключить другие наушники сюда. Он работает как сплиттер!

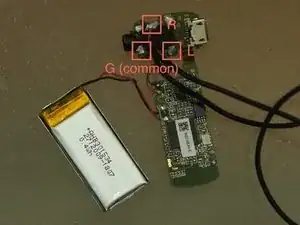

Приготовьтесь припаять наушники. Обратите внимание на места, где следует припаять правый, левый и два общих провода наушников. Я сделал пару дополнительных пайок вверху справа и слева, только чтобы выяснить, что эти контакты активны только когда вставлен 3,5 мм штекер. Ну что ж.

Теперь выполните сборку Jabra Clipper в обратном порядке. Обратите внимание, что придется вырезать часть черного пластика корпуса, чтобы обеспечить пространство и вывести провода наушников наружу. Я также вырезал верхнюю прозрачную защёлку, показанную в предыдущем шаге.

Вот как теперь должен выглядеть Jabra Clipper! Никаких лишних проводов, никаких проблем со 3,5 мм штекером и наушники уровня Sennheiser! И я на самом деле припаял ещё один аккумулятор параллельно на задней части, без проблем благодаря эластичной резиновой крышке! Теперь Clipper работает 12 часов разговоров и музыки! Попробуйте получить то же с BackBeat Go :p
