Замена динамика гарнитуры Plantronics CS50

Переверните гарнитуру лицевой стороной вниз.

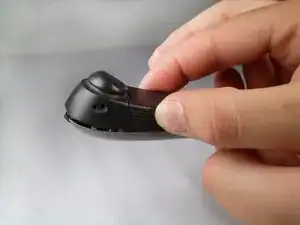

Сожмите обе стороны крышки батарейного отсека.

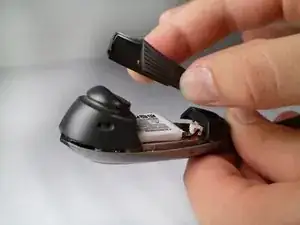

Продолжая сжимать, медленно потяните крышку вверх, чтобы снять её.

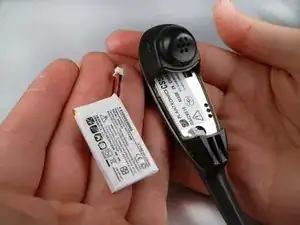

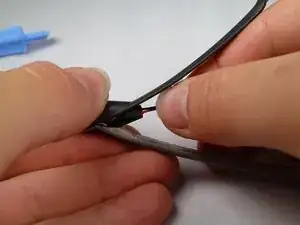

Найдите и отсоедините белый разъём, соединяющий провода батареи с проводами гарнитуры.

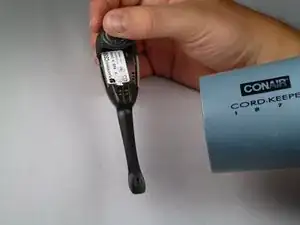

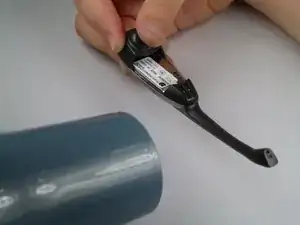

Используйте фен или тепловую пушку, чтобы расплавить клей вдоль щели, соединяющей чёрный и серебристый элементы.

Нанесите дополнительное тепло на наконечник микрофона.

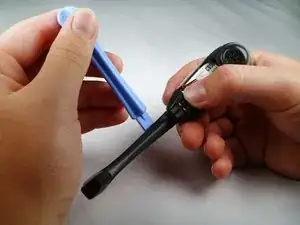

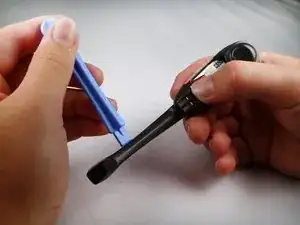

После прогрева гарнитуры используйте пластиковый инструмент для вскрытия, чтобы аккуратно поддеть чёрную крышку и снять её с гарнитуры.

Обратите внимание на два пластиковых фиксатора внутри гарнитуры. Если чёрная крышка не снимается плавно, подогрейте фиксаторы дополнительно.

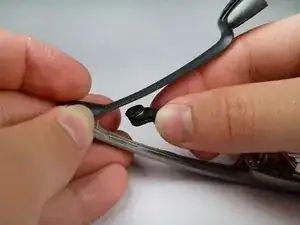

Снимите микрофон с пластикового наконечника.

Потребуется вытянуть микрофон строго вверх, поскольку он зафиксирован небольшой пластиковой деталью.

Используйте тепловую пушку, чтобы расплавить клей, соединяющий лицевую часть гарнитуры с корпусом динамика.

Используйте пластиковый инструмент для вскрытия, чтобы отделить корпус динамика от лицевой части гарнитуры.

Добавьте дополнительное тепло по бокам, чтобы расплавить клей между пластиковыми фиксаторами.

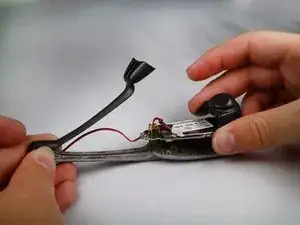

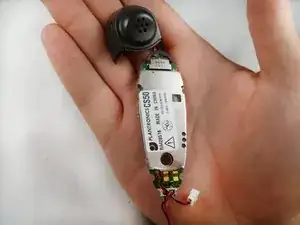

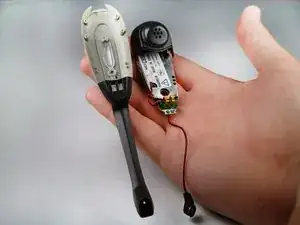

Медленно отделяйте плату от остальной части гарнитуры.

Найдите провода микрофона в нижней части платы.

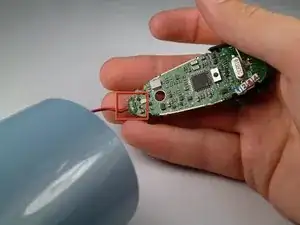

Используйте фен или тепловую пушку, чтобы расплавить клей на плате.

Переверните устройство.

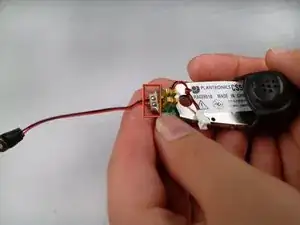

Используйте паяльник, чтобы удалить припой, удерживающий провода на плате.

Для помощи по пайке нажмите здесь.

Деталь микрофона должна быть полностью отсоединена от платы.

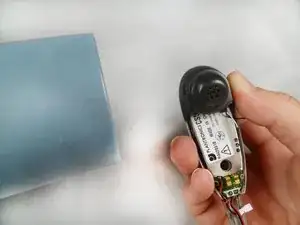

Используя фен или тепловую пушку, прогрейте щель, чтобы расплавить клей между пластиковыми крышками.

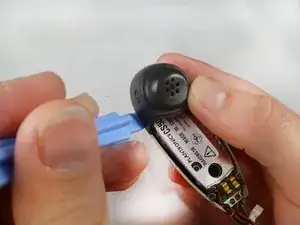

С помощью пластикового инструмента для вскрытия приподнимите края.

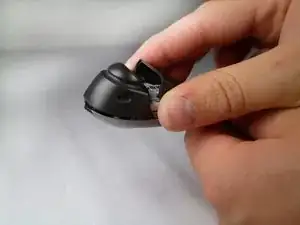

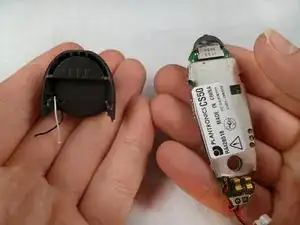

Аккуратно потяните чёрный корпус динамика вверх, чтобы снять его.

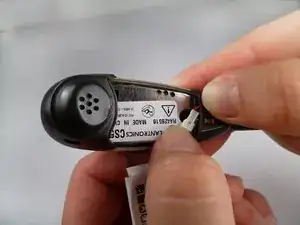

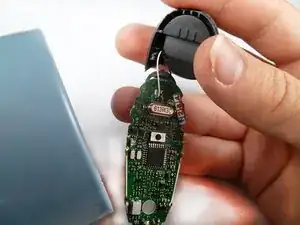

Используйте тепловую пушку или фен, чтобы расплавить клей, соединяющий провода с платой гарнитуры.

Провода должны отойти, так как они не припаяны к плате.

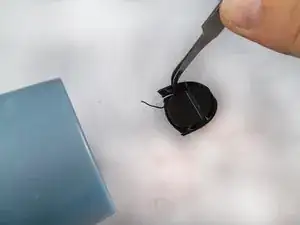

Используйте тепловую пушку, чтобы расплавить клей, удерживающий низ корпуса.

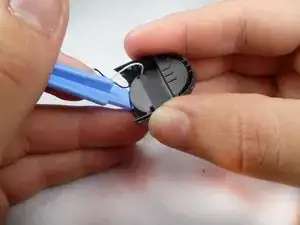

С помощью пластикового инструмента для вскрытия снимите нижнюю часть корпуса.

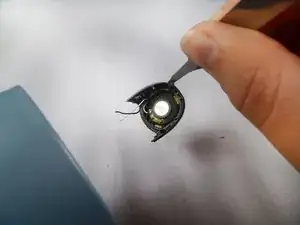

Используйте фен или тепловую пушку, чтобы расплавить клей, удерживающий динамик.

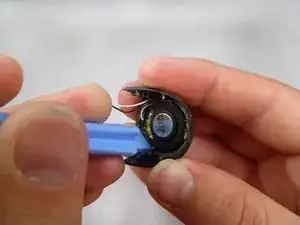

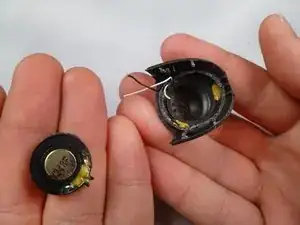

С помощью пластикового инструмента для вскрытия аккуратно извлеките динамик из корпуса.
