Замена материнской платы Samsung Galaxy S5 Mini

Вставьте ноготь или пластиковое приспособление для вскрытия в разъём над кнопкой питания.

Аккуратно снимите заднюю панель со спины телефона.

Пластиковые защёлки издают щелчок при отсоединении.

Вставьте ноготь или пластиковое приспособление для вскрытия в паз снизу аккумулятора.

Аккуратно подденьте аккумулятор и отсоедините его от корпуса телефона.

При установке нового аккумулятора убедитесь в правильном совмещении контактов и слегка нажмите. Аккумулятор может показаться подходящим с разных сторон, поэтому не применяйте усилие.

Переверните телефон и положите его на ровную поверхность задней стороной вниз.

Используйте лопатку или пластиковое приспособление для вскрытия, чтобы аккуратно приподнять разъём шлейфа кнопки «Домой» и отключить его.

При сборке вставьте разъём шлейфа кнопки «Домой» через открытое отверстие в сборке дисплея.

Используйте разогреватель iOpener, чтобы размягчить клей под дисплеем.

Переверните телефон, чтобы он лежал на спинке.

Вставьте пластиковое приспособление для вскрытия или пластиковую лопатку в зазор между экраном и рамкой и протяните её вдоль правой стороны телефона, чтобы ослабить клей.

Аккуратно приподнимите сборку дисплея от рамки, пока не образуется небольшой зазор, и оставьте первую лопатку в нижнем правом углу рядом с кнопкой «Домой».

Вставьте вторую лопатку и протяните её до верхнего левого угла телефона, ослабляя клей под дисплеем.

Не вставляйте лопатку глубже чем на 3 мм. Есть компоненты, которые могут быть повреждены.

Повторно разогрейте переднюю панель телефона с помощью устройства iOpener. Особенно тщательно прогрейте верхнюю и левую части.

Вставьте третью лопатку и аккуратно протяните её до верхнего левого угла. Будьте осторожны: передняя камера и динамик находятся рядом!

Вставьте четвёртую лопатку и протяните её до нижнего левого угла рядом с кнопкой «Домой».

Поднимите лопатку в верхнем правом углу, чтобы приподнять дисплей. Если соединение остаётся плотным, перемещайте четыре лопатки по периметру рамки, как и ранее, чтобы найти остатки клея.

Не отделяйте сборку дисплея полностью от рамки. Она всё ещё соединена кабелем.

Оставьте верхнюю часть сборки дисплея рядом с рамкой.

Отключите шлейф дисплея с помощью лопатки.

Используйте присоску, чтобы приподнять дисплей. Разъём шлейфа кнопки «Домой» должен пройти вместе с дисплеем через узкий зазор в средней раме. Если этого не происходит, аккуратно помогите пинцетом.

Отведите сборку дисплея от телефона, чтобы снять её.

Выкрутите 12 винтов Phillips №00 длиной 4 мм из средней рамы.

Переверните телефон и положите его на ровную поверхность задней стороной к себе.

Выкрутите винт Phillips №00 длиной 4 мм около слота аккумулятора.

Равномерно прогрейте периметр средней рамы феном или используйте устройство iOpener, чтобы размягчить клей.

Прогревание периметра средней рамы феном в течение 10–30 секунд должно достаточно размягчить клей.

Распределяйте усилие равномерно, чтобы избежать повреждений или деформации средней рамы.

Нажмите на слот аккумулятора на задней стороне телефона, чтобы разъединить средние части рамы.

Выкрутите винт Phillips №00 длиной 3 мм, фиксирующий дочернюю плату на сборке материнской платы.

Используйте пластиковое приспособление или лопатку, чтобы аккуратно отсоединить дочернюю плату от разъёма.

Используйте пинцет, чтобы вытянуть кабели, соединяющие дочернюю плату с материнской платой.

Выкрутите винт Phillips №00 длиной 3 мм, фиксирующий материнскую плату к рамке.

Вытяните материнскую плату из рамки и положите её на ровную поверхность.

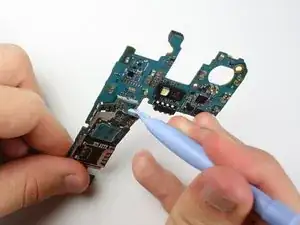

Используйте пластиковое приспособление или лопатку, чтобы аккуратно отсоединить заднюю камеру от материнской платы.

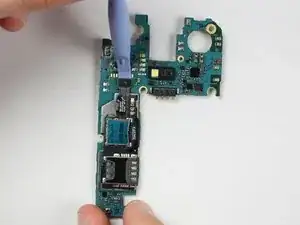

Используйте пластиковую открывалку или лопатку, чтобы отсоединить фронтальную камеру от материнской платы.

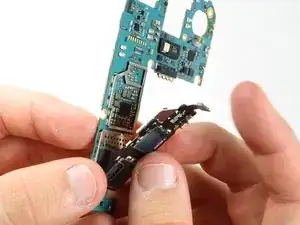

Используйте пластиковую открывалку, чтобы поддеть сборку лотка для SIM-карты.

Отделите сборку лотка для SIM-карты от материнской платы.
