Замена задней камеры Samsung Galaxy S5 Active (с разрешением 16 Мп)

Вставьте ноготь или пластиковый инструмент для вскрытия в выемку в верхней части задней камеры.

Осторожно подденьте и поверните гибкую заднюю крышку, чтобы снять её с задней панели телефона.

Вставьте ноготь или пластиковый инструмент для вскрытия в углубление в нижнем правом углу батареи и поднимите вверх.

Удалите батарею из телефона.

Извлеките SIM-карту пальцами.

Убедитесь, что батарея, SIM-карта и карта microSD извлечены. Если эти компоненты не удалены, они могут быть повреждены при нагреве.

На этом шаге вы будете использовать тепловой пистолет. Тепловой пистолет работает при высоких температурах и может нанести вред вам или устройству при неправильном использовании. Пожалуйста, соблюдайте правила безопасности при работе с тепловым пистолетом, указанные в его руководстве, чтобы избежать вреда.

Держите тепловой пистолет на расстоянии примерно 2–3 дюйма от телефона, чтобы нагреть устройство и размягчить клей в области дисплея.

Начиная с верхнего левого угла, вставьте медиатор (guitar pick) между дисплеем и корпусом телефона.

Используйте медиатор, чтобы поддеть дисплей, сдвигая медиатор в указанном направлении.

Подденьте дисплей по краю телефона. В нижней части экрана имеется тонкая металлическая полоса, соединяющая дисплей с платой, которую легко повредить.

Если вы чувствуете сопротивление, прекратите поддевание и повторно нагрейте клей, прежде чем продолжить.

Используйте медиатор, чтобы поддеть боковые и нижнюю части дисплея, продвигая медиатор через зазор вокруг телефона.

Если вы чувствуете сопротивление, прекратите поддевание и повторно нагрейте клей, прежде чем продолжить.

С помощью медиатора слегка приподнимите экран.

При желании можно снять кнопку «Домой».

Слегка приподнимите верхнюю часть сборки дисплея, но не снимайте её полностью.

Не снимайте фронтальную панель полностью. Она всё ещё подключена разъёмом.

Если вы планируете повторно использовать шлейф кнопки «Домой», будьте осторожны, чтобы не оторвать шлейф от кнопки. Клей может разорвать соединение шлейфа с кнопкой. Кнопка будет работать, но сканер отпечатков пальцев перестанет функционировать.

Острым концом медиатора поднимите разъём шлейфа фронтальной панели вертикально вверх, чтобы отсоединить его от гнезда на плате.

Безопасно снимите фронтальную панель с телефона.

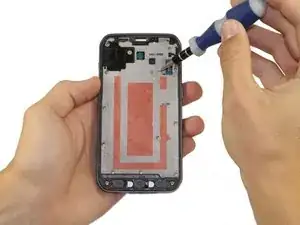

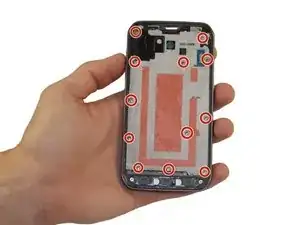

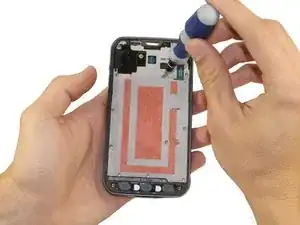

Используйте отвертку Phillips #0, чтобы удалить все 12 винтов Phillips #0.

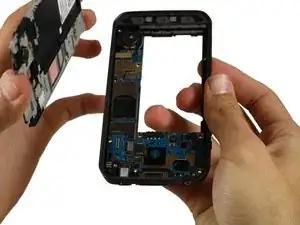

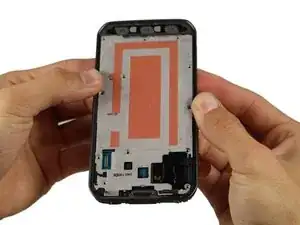

Сдвиньте вверх со стороны задней панели телефона (где должна быть батарея), чтобы выжать большую серую деталь.

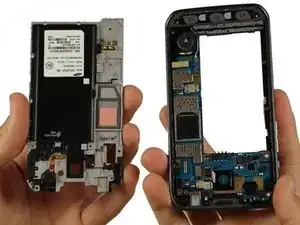

Теперь у вас должно быть две разные детали. Для продолжения будем использовать только деталь с материнской платой (показана справа на фотографии).

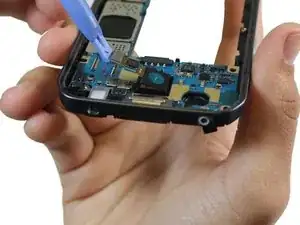

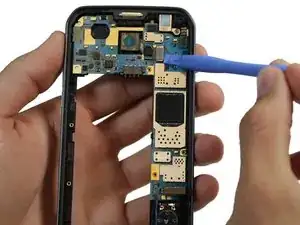

Используйте палец или пластиковый инструмент для вскрытия, чтобы отсоединить заднюю камеру от материнской платы.

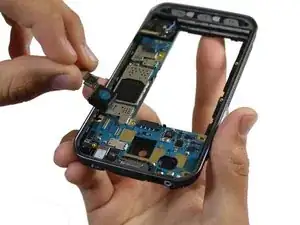

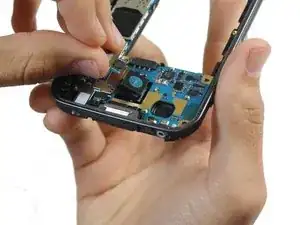

Осторожно извлеките заднюю камеру с материнской платы вручную.
