Замена материнской платы Samsung Galaxy S5 Active

Вставьте ноготь или пластиковую монтажную лопатку в выемку в верхней части задней камеры.

Аккуратно приподнимите и проверните гибкую заднюю крышку, чтобы снять её с задней панели телефона.

Используйте пальцы, чтобы извлечь SIM-карту

Вставьте ноготь или пластиковую монтажную лопатку в углубление в правом нижнем углу аккумулятора и поднимите вверх.

Удалите аккумулятор из телефона.

Убедитесь, что аккумулятор, SIM-карта и карта MicroSD удалены. Если эти компоненты не вынуты, они могут быть повреждены при воздействии тепла.

На этом шаге вы будете использовать тепловую пушку. Тепловая пушка работает при высоких температурах и может причинить вред вам или устройству при неправильном использовании. Пожалуйста, следуйте правилам безопасности, указанным в её инструкции, чтобы избежать повреждений.

Держите тепловую пушку примерно на расстоянии 2–3 см от телефона, чтобы нагреть устройство и ослабить клей в области дисплея.

Начиная с верхнего левого угла, вставьте медиатор между дисплеем и корпусом телефона.

Используйте медиатор, поддевая дисплей и сдвигая медиатор в показанном направлении.

Следите, чтобы при поддевании вы шли вдоль кромки телефона. Внизу экрана присутствует тонкая металлическая полоса, соединяющая дисплей с материнской платой — её легко повредить.

Если вы почувствуете сопротивление, прекратите поддевание и снова нагрейте клей, прежде чем продолжить.

Используйте медиатор, чтобы отжать боковые и нижнюю части дисплея, проводя медиатор через корпус телефона.

Если вы почувствуете сопротивление, прекратите поддевание и снова нагрейте клей, прежде чем продолжить.

С помощью медиатора слегка приподнимите экран.

При желании вы можете снять кнопку «Домой».

Слегка приподнимите, но не снимайте, верхнюю часть узла дисплея.

Не снимайте переднюю панель полностью. Она всё ещё подключена одним разъёмом.

Если вы собираетесь снова использовать шлейф кнопки «Домой», будьте осторожны, чтобы не оторвать шлейф от кнопки. Клей может привести к разрыву шлейфа от кнопки. При этом кнопка будет работать, но сканер отпечатков пальцев — нет.

Используйте острый кончик медиатора, чтобы поднять разъём шлейфа переднего модуля дисплея прямо вверх из его гнезда на материнской плате.

Аккуратно снимите передний модуль дисплея с телефона.

Используйте отвертку Phillips #0, чтобы выкрутить все 12 винтов Phillips #0.

Нажмите снизу с задней стороны телефона (там, где должен быть аккумулятор), чтобы вытолкнуть большую серую деталь.

Теперь у вас должно быть две разные детали. Для продолжения работы используйте только деталь с материнской платой (показана справа на фото).

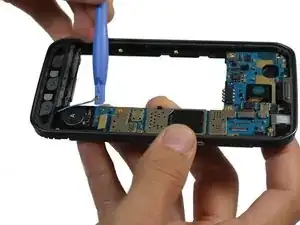

Используйте палец или пластиковую монтажную лопатку, чтобы отключить заднюю камеру от материнской платы.

Осторожно извлеките заднюю камеру с материнской платы руками.

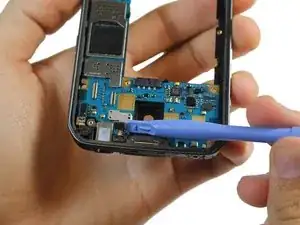

Используйте палец или пластиковую монтажную лопатку, чтобы отключить датчик приближения/освещённости от материнской платы.

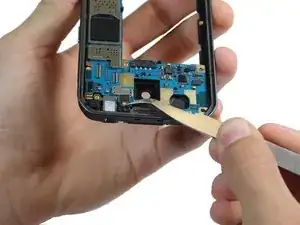

Используйте пинцет, чтобы аккуратно вытащить датчик приближения/освещённости.

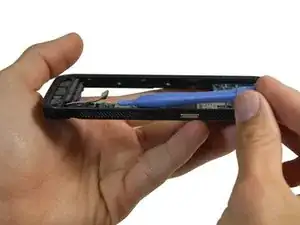

Отсоедините ленточный кабель с тремя кнопками от материнской платы, используя палец или пластиковый инструмент для вскрытия.

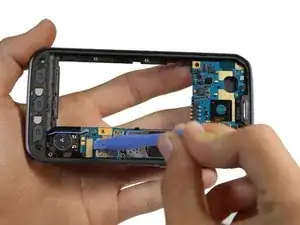

Используйте пластиковый инструмент для вскрытия, чтобы отсоединить синий провод, показанный на изображении.

После отсоединения материнская плата должна легко выйти.

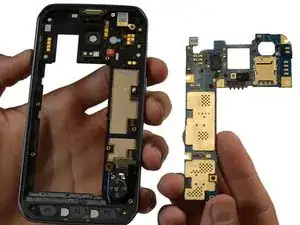

Материнская плата должна выглядеть как на изображении.
