Замена фронтальной камеры Samsung Galaxy S5 Mini

Вставьте ноготь или пластиковый инструмент для вскрытия в щель, расположенную над кнопкой включения.

Осторожно снимите крышку с задней панели телефона.

Пластиковые защёлки издадут щелчок при отсоединении.

Вставьте ноготь или пластиковый инструмент для вскрытия в щель внизу батарейного отсека.

Осторожно подденьте батарею и отведите её от телефона.

При установке новой батареи убедитесь, что контакты выровнены, и слегка прижмите. Батарея может казаться совместимой в нескольких положениях — не прикладывайте силу.

Переверните телефон и положите его на ровную поверхность так, чтобы задняя панель была обращена к вам.

Используйте лопаточку или пластиковый инструмент для вскрытия, чтобы приподнять разъём кабеля кнопки «Домой» и отсоединить его.

При сборке проденьте разъём кабеля кнопки «Домой» через открытый паз в модуле дисплея.

Используйте нагревательный пакет (iOpener), чтобы ослабить клей под дисплеем.

Переверните телефон так, чтобы он лежал на спинке.

Вставьте пластиковый инструмент для вскрытия или пластиковую лопатку в зазор между экраном и рамкой и проведите вдоль правой стороны телефона, чтобы ослабить клей.

Осторожно приподнимите модуль дисплея от рамки до появления небольшого зазора и оставьте первую лопатку в правом нижнем углу рядом с кнопкой «Домой».

Вставьте вторую лопатку и проведите ею вверх до верхнего левого угла телефона, ослабляя клей под дисплеем.

Не вставляйте лопатку глубже, чем на 1/8 дюйма. Существуют компоненты, которые можно повредить.

Повторно нагрейте дисплей телефона с помощью iOpener, особенно верхнюю и левую часть передней панели.

Вставьте третью лопатку и осторожно проведите ею к верхнему левому углу телефона. Будьте внимательны к фронтальной камере и разговорному динамику!

Вставьте четвёртую лопатку и проведите ею к нижнему левому углу рядом с кнопкой «Домой».

Подогните лопатку в верхнем правом углу, чтобы приподнять дисплей. Если клей всё ещё держит, переместите четыре лопатки вокруг рамки, как раньше, чтобы найти остатки клея.

Не снимайте модуль дисплея с рамки. Он всё ещё соединён кабелем.

Держите верхнюю часть модуля дисплея рядом с рамкой.

Отсоедините гибкий разъём дисплея с помощью лопатки.

Используйте присоску, чтобы приподнять дисплей с телефона. Кабель кнопки «Домой» должен пройти вместе с дисплеем через небольшой зазор в средней рамке. Если нет — немного помогите пинцетом.

Отведите модуль дисплея от телефона и снимите его.

Снимите двенадцать винтов Phillips #00 длиной 4 мм с средней рамки.

Переверните телефон и положите на ровную поверхность так, чтобы задняя панель была обращена к вам.

Открутите винт Phillips #00 длиной 4 мм рядом с отсеком для батареи.

Обработайте среднюю рамку феном или используйте iOpener, чтобы ослабить клей на средней рамке.

Проведение фена по средней рамке в течение 10–30 секунд должно достаточно ослабить клей.

Распределяйте давление равномерно, чтобы избежать повреждения или изгиба средней рамки.

Приложите давление в области батарейного отсека на задней стороне телефона, чтобы разъединить средние рамки.

Открутите винт Phillips #00 длиной 3 мм, который удерживает дочернюю плату к сборке материнской платы.

Используйте пластиковый инструмент для вскрытия или лопаточку, чтобы отщёлкнуть дочернюю плату из её разъёма.

С помощью пинцета вытащите кабели, соединяющие дочернюю плату с материнской платой.

Снимите винт Phillips #00 длиной 3 мм, удерживающий материнскую плату в рамке.

Выньте материнскую плату из рамки и положите её на ровную поверхность.

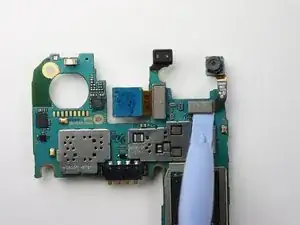

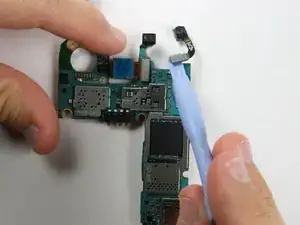

Используйте пластиковый инструмент для вскрытия или лопаточку, чтобы отщёлкнуть фронтальную камеру от материнской платы.
