Замена фронтальной камеры Samsung Galaxy S5 Active

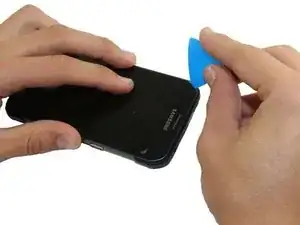

Вставьте ноготь или пластиковую монтажную лопатку в выемку в верхней части блока основной камеры.

Осторожно подденьте и проверните гибкую заднюю крышку, чтобы снять её с корпуса телефона.

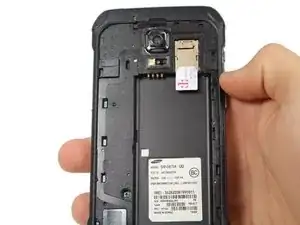

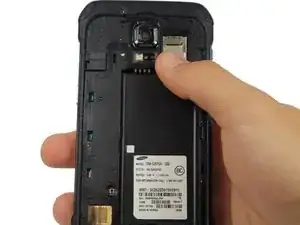

Используя пальцы, извлеките SIM-карту.

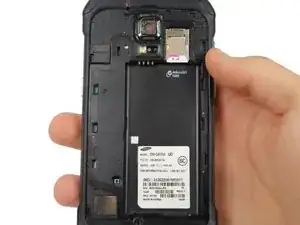

Вставьте ноготь или пластиковую монтажную лопатку в углубление в правом нижнем углу батареи и поднимите вверх.

Извлеките батарею из телефона.

Убедитесь, что батарея, SIM-карта и карта MicroSD удалены. Если эти компоненты не вынуты, они могут быть повреждены при подаче тепла.

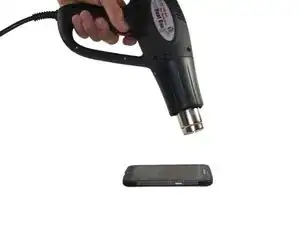

На этом этапе вы будете использовать тепловую пушку. Тепловая пушка работает при высокой температуре и может навредить Вам или устройству при неправильном использовании. Следуйте мерам безопасности, указанным в её инструкции, чтобы избежать повреждений.

Держите тепловую пушку на расстоянии примерно 2–3 дюйма (5–8 см) от телефона, чтобы нагреть устройство и размягчить клей под дисплеем.

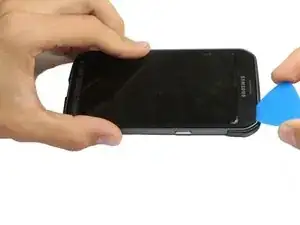

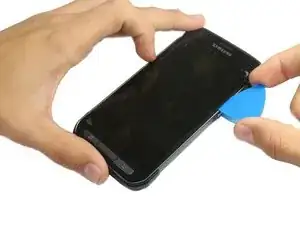

Начиная с верхнего левого угла, вставьте медиатор между дисплеем и корпусом телефона.

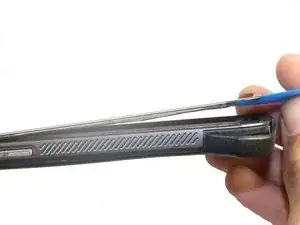

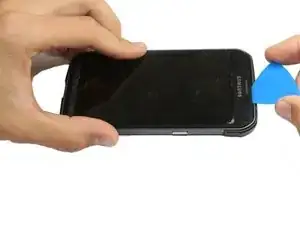

Используйте медиатор, чтобы поддеть дисплей, проводя медиатор в указанном направлении.

Убедитесь, что поддёмы выполняются по краю телефона. Внизу экрана находится тонкая металлическая пластина, соединяющая дисплей с платой, она легко повреждается.

Если встречается сопротивление, прекратите поддёв и повторно нагрейте устройство, чтобы продолжить.

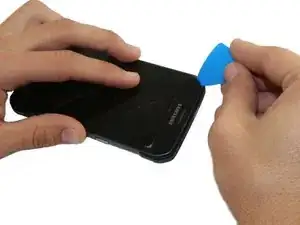

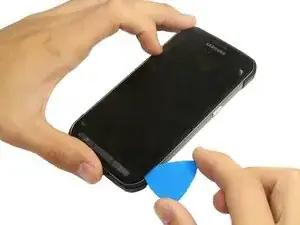

Используйте медиатор, чтобы поддеть боковые и нижнюю части дисплея, проводя медиатор по периметру телефона.

Если встречается сопротивление, прекратите поддёв и повторно нагрейте устройство, чтобы продолжить.

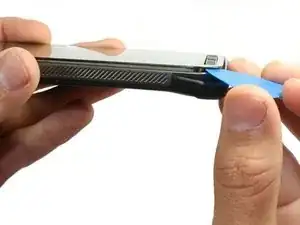

С помощью медиатора приподнимите экран слегка.

При желании можно удалить кнопку «Домой».

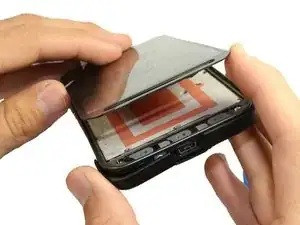

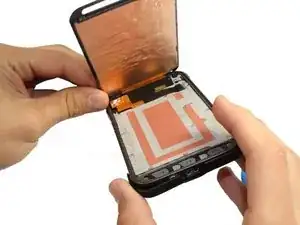

Слегка приподнимите верхнюю часть сборки дисплея, но не удаляйте её полностью.

Не снимайте переднюю панель полностью. Она всё ещё соединена разъёмом.

Если вы планируете повторно использовать шлейф кнопки «Домой», будьте осторожны, чтобы не оторвать шлейф от кнопки. Клей может привести к разрыву шлейфа. Кнопка будет работать, но сканер отпечатков пальцев перестанет функционировать.

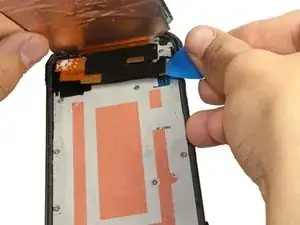

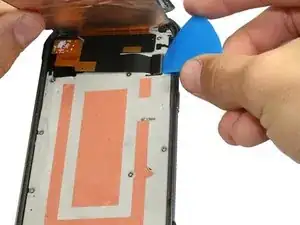

Используйте острый край медиатора, чтобы поднять разъём шлейфа передней панели прямо вверх из его гнезда на плате.

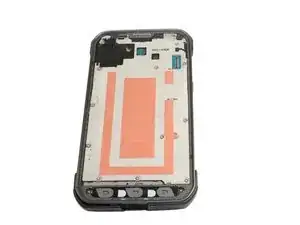

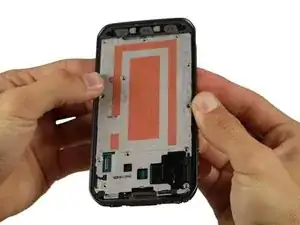

Аккуратно извлеките сборку передней панели из телефона.

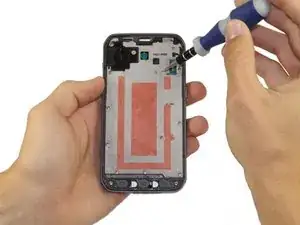

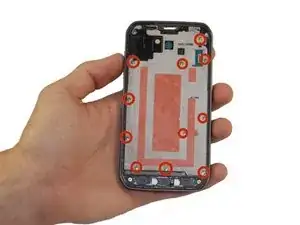

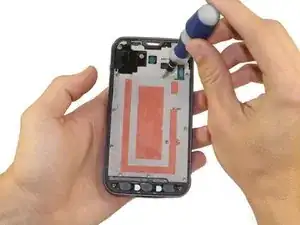

Отверткой Phillips #0 отвинтите все 11 винтов Phillips #0.

Следите, чтобы не потерять винты — они маленькие.

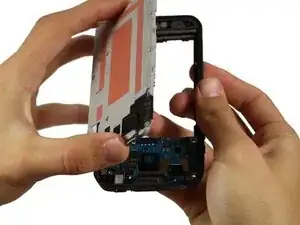

Сдвиньте вверх с задней стороны телефона (там, где должна быть батарея), чтобы выдавить большой серый элемент.

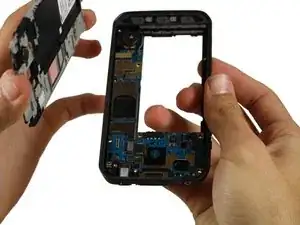

Теперь у вас должно быть две отдельные детали. Для продолжения используйте только ту деталь, на которой находится материнская плата (показана справа на изображении).

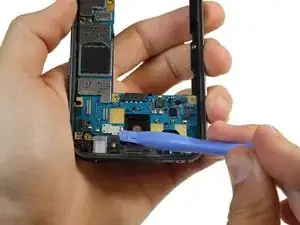

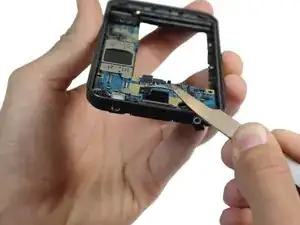

Отсоедините фронтальную камеру от материнской платы пальцем или пластиковой монтажной лопаткой.

Используйте пинцет, чтобы аккуратно вынуть фронтальную камеру.
