Замена основной (задней) камеры Samsung Galaxy S5 Mini

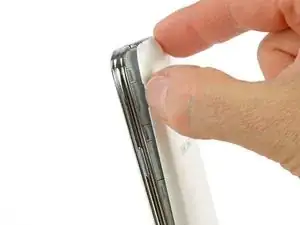

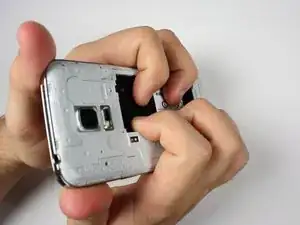

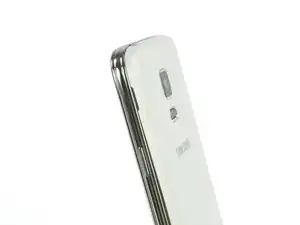

Вставьте ноготь или пластиковый инструмент для вскрытия в паз, расположенный над кнопкой питания.

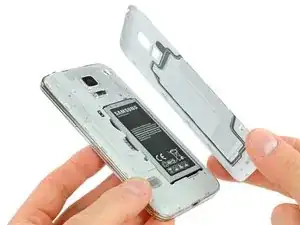

Осторожно снимите панель с задней части телефона.

Пластиковые защёлки издадут щелчок при разъединении.

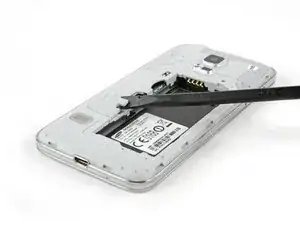

Вставьте ноготь или пластиковый инструмент для вскрытия в паз внизу аккумулятора.

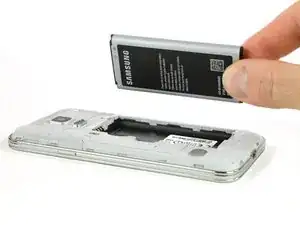

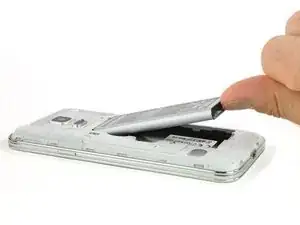

Осторожно подденьте аккумулятор и извлеките его из телефона.

При установке нового аккумулятора убедитесь, что контакты совмещены, и слегка нажмите. Аккумулятор может показаться подходящим в нескольких направлениях, не применяйте силу.

Переверните телефон и положите его на ровную поверхность так, чтобы задняя часть была обращена к вам.

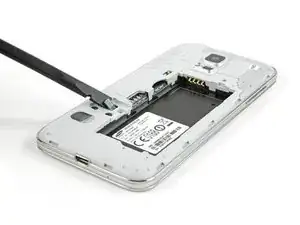

Используйте лопаточку или пластиковый инструмент для вскрытия, чтобы приподнять разъём кабеля кнопки «Домой» и отсоединить его.

При повторной сборке проведите разъём кабеля кнопки «Домой» через открытый паз в сборке дисплея.

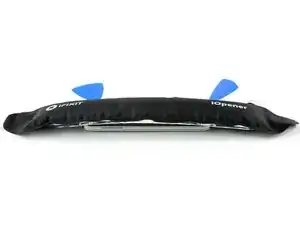

Используйте iOpener, чтобы ослабить клей под дисплеем.

Переверните телефон так, чтобы он лежал на спинке.

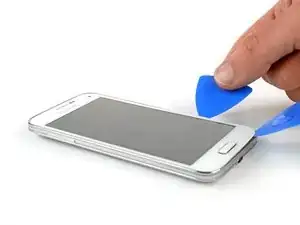

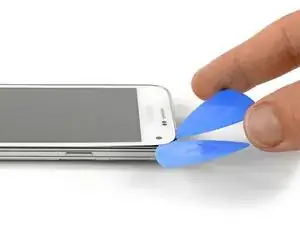

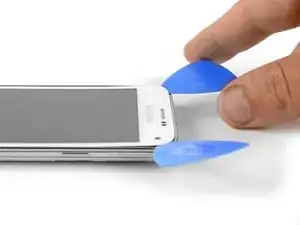

Вставьте пластиковый инструмент для вскрытия или пластиковую лопатку в зазор между экраном и рамкой и проведите вдоль правой стороны телефона, чтобы ослабить клей.

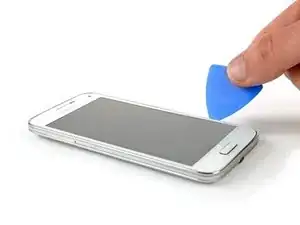

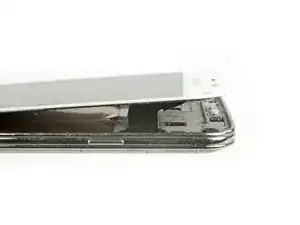

Осторожно приподнимите модуль дисплея от рамки до образования небольшого зазора и оставьте первую лопатку в правом нижнем углу рядом с кнопкой «Домой».

Вставьте вторую лопатку и поднимите её к верхнему левому углу телефона, ослабляя клей под дисплеем.

Не вставляйте лопатку более чем на 1/8 дюйма. Есть компоненты, которые можно повредить.

Повторно нагрейте дисплей вашего телефона с помощью iOpener. Особенно верхнюю и левую стороны передней панели.

Вставьте третью лопатку и осторожно поднимите её к верхнему левому углу телефона. Обратите внимание на переднюю камеру и динамик!

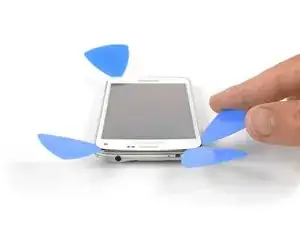

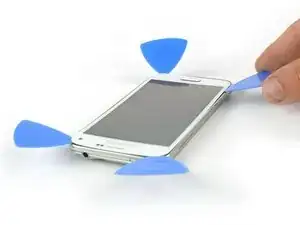

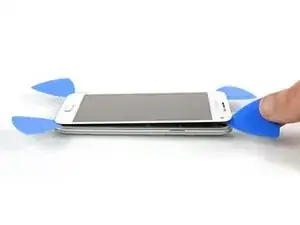

Вставьте четвёртую лопатку и подведите её к нижнему левому углу рядом с кнопкой «Домой».

Переверните лопатку в верхнем правом углу, чтобы приподнять дисплей. Если он всё ещё цепляет, переместите четыре лопатки по рамке, как раньше, чтобы найти остатки клея.

Не снимайте модуль дисплея с рамки. Он всё ещё соединён кабелем.

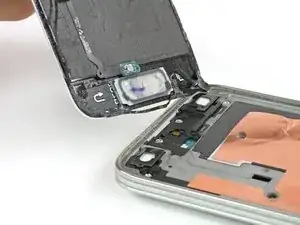

Оставьте верхнюю часть модуля дисплея рядом с рамкой.

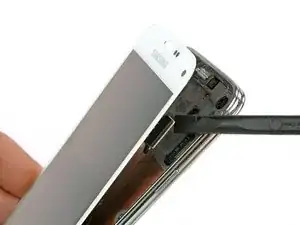

Отключите гибкий разъём дисплея с помощью лопатки.

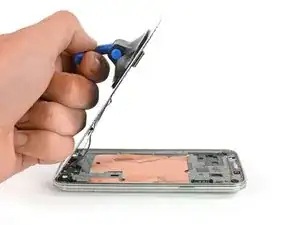

Используйте присоску, чтобы приподнять дисплей с телефона. Разъём кабеля кнопки «Домой» должен выйти вместе с дисплеем через небольшой зазор в средней рамке. Если этого не происходит, помогите пинцетом.

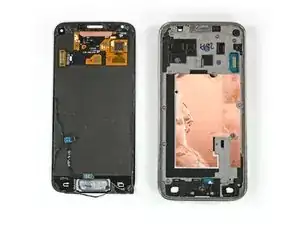

Оттяните модуль дисплея от телефона, чтобы снять его.

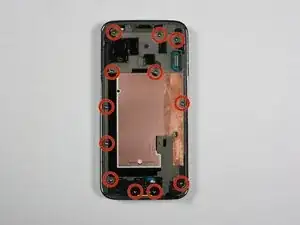

Удалите двенадцать винтов Phillips 4 мм #00 из средней рамки.

Переверните телефон и положите его на ровную поверхность так, чтобы задняя часть была обращена к вам.

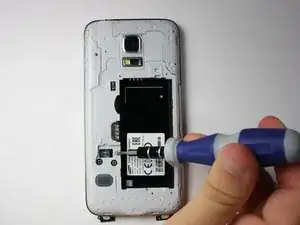

Открутите винт Phillips 4 мм #00 рядом с отсеком для аккумулятора.

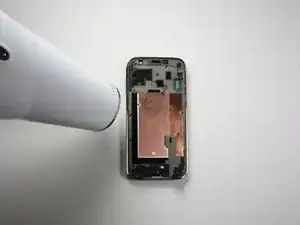

Обогните среднюю рамку феном или используйте iOpener, чтобы ослабить клей на средней рамке.

Обогрев средней рамки феном в течение 10–30 секунд должен достаточно ослабить клей.

Распределяйте давление равномерно, чтобы избежать повреждения или изгиба средней рамки.

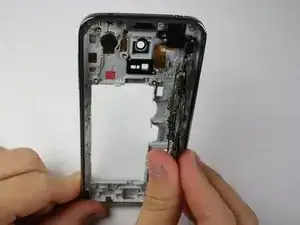

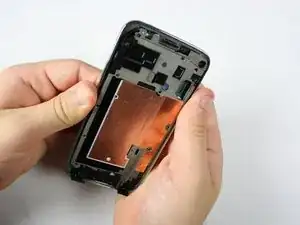

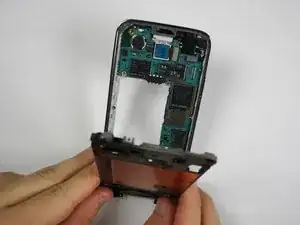

Нажмите на область отсека аккумулятора на задней панели, чтобы разъединить средние рамки.

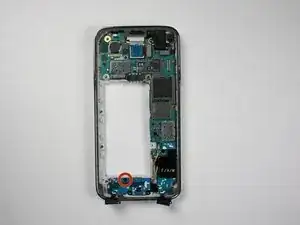

Открутите винт Phillips 3 мм #00, крепящий дочернюю плату к плате‑материнке.

Используйте пластиковый инструмент для вскрытия или лопаточку, чтобы поддеть дочернюю плату из её разъёма.

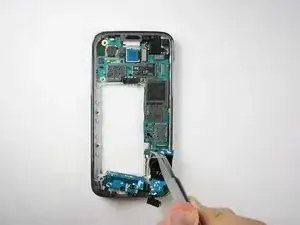

Пинцетом вытяните кабели, соединяющие дочернюю плату с материнской платой.

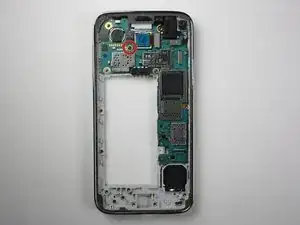

Удалите винт Phillips 3 мм #00, крепящий плату‑материнку к рамке.

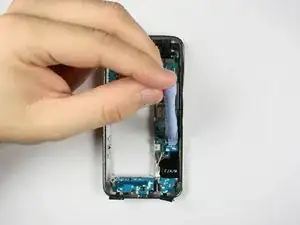

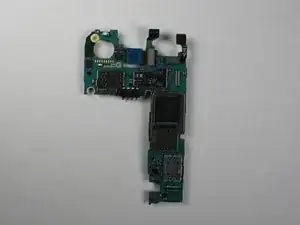

Вытяните материнскую плату из рамки и положите её на ровную поверхность.

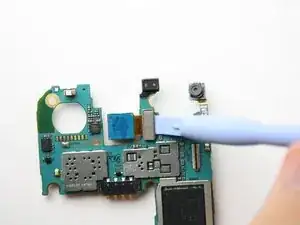

Используйте пластиковый инструмент для вскрытия или лопаточку, чтобы поддеть и снять основную (заднюю) камеру с материнской платы.
