Замена дочерней платы Samsung Galaxy S5 Mini

Используйте это руководство для замены сломанной/повреждённой дочерней платы, которая содержит порт USB для зарядки, а также антенну.

Шаг 1

Снимите заднюю крышку.

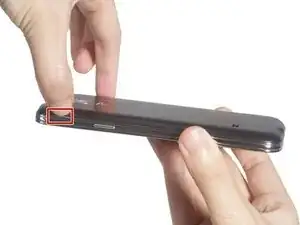

Есть выемка, куда можно вставить ноготь и отщёлкнуть заднюю панель.

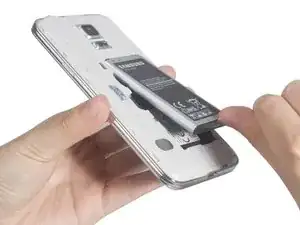

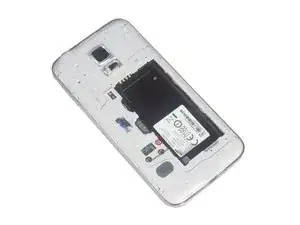

Извлеките аккумулятор. Если установлены SIM-карта и карта памяти, также выньте их.

При сборке убедитесь, что контакты аккумулятора совмещены.

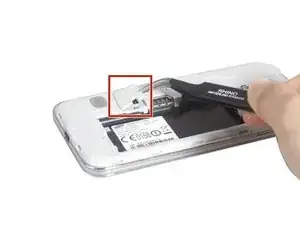

Откройте эту маленькую защёлку и отсоедините гибкий коннектор кнопки «Домой».

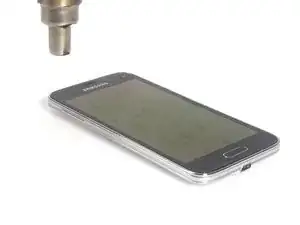

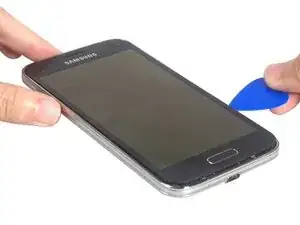

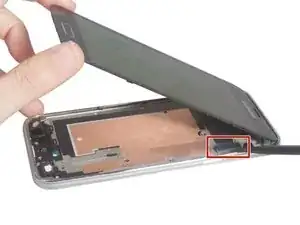

Нагрейте экран и разрежьте клей по периметру экрана. Подденьте и отсоедините разъём LCD экрана.

Разъём находится в правом верхнем углу экрана, поэтому поднимайте его вверх или влево.

Снимите LCD экран.

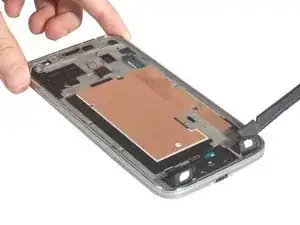

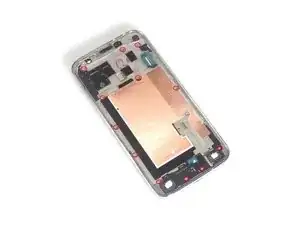

Удалите все винты.

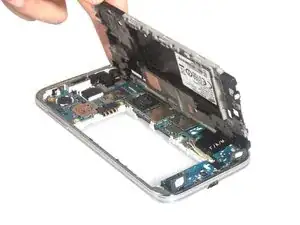

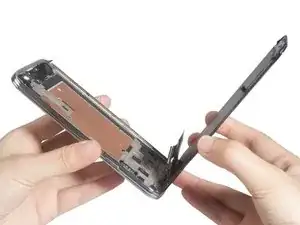

Снимите среднюю панель.

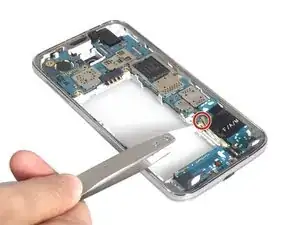

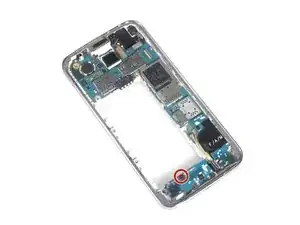

Удалите винт, отсоедините гибкий коннектор USB-платы и разъёмы антенн.

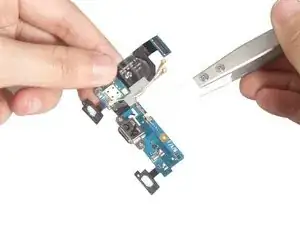

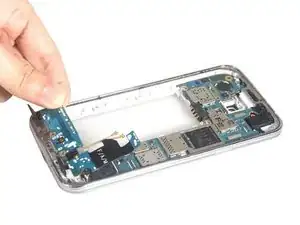

Снимите дочернюю плату и очистите сигнальные кабели от сборки. Затем можно установить новую USB плату зарядки для Samsung Galaxy S5 Mini.

Для сборки устройства повторите эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
