Замена задней камеры Samsung Galaxy S5

Снимите заднюю крышку, приложив умеренную силу, поддев выемку слева от задней камеры пластиковой лопаткой или ногтем.

Продолжайте приподнимать крышку, двигаясь по периметру, пока задняя панель полностью не снимется.

Поднимите аккумулятор вверх пальцем или пластиковой лопаткой, нажав на выемку, расположенную в нижней части аккумулятора.

Извлеките аккумулятор из телефона.

Осторожно выдвиньте карту памяти, используя ноготь или пластиковой лопаткой.

При сборке аккуратно вставьте microSD карту до упора.

Снятие экрана снизит водозащищённость устройства.

Существует несколько способов удалить клей с экрана. Можно использовать тепловой пистолет, фен или iOpener. Мы использовали iOpener.

Рекомендуем очистить микроволновку перед началом, так как грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновки.

Для микроволновок с вращающейся тарелкой: убедитесь, что тарелка свободно вращается, если iOpener застрянет, он может перегреться и сгореть.

Если вы давно не использовали iOpener или используете его впервые, разогревайте его, завернутым во влажное бумажное полотенце. Это предотвратит его возгорание при перегреве.

Разогрейте iOpener в микроволновке в течение одной минуты на максимальной мощности.

Будьте осторожны, чтобы не перегреть iOpener во время ремонта. Подождите не менее двух минут перед повторным разогревом iOpener.

Мешок будет очень горячим, поэтому обращайтесь с ним осторожно. При необходимости используйте прихватку для духовки.

Достаньте iOpener из микроволновки, держась за печатную бирку.

В ходе процедуры вам, возможно, придётся повторно разогревать iOpener. Чтобы избежать его перегрева, всегда ждите не менее двух минут перед следующим разогревом. Не разогревайте iOpener более одной минуты за раз.

Положите iOpener ровно на нижнюю часть устройства, непосредственно над кнопкой «домой». Пройдиcте iOpener по поверхности, чтобы обеспечить хороший контакт с устройством. Оставьте мешок на устройстве примерно на 90 секунд.

Повторите процедуру, положив мешок на левый и правый край экрана.

При удалении экрана используйте небольшую силу.

Чёрный ленточный кабель, соединяющий дисплей с платой, и чёрный кабель, соединяющий кнопку «домой» с платой, будут повреждены, если вы силой снимете экран.

Начиная с верхней части устройства, проденьте пластиковой лопаткой под экран. Верхняя часть устройства содержит логотип Samsung и разъём для наушников.

Начните отделять экран от клея. Продолжайте работать по периметру экрана, пока клей полностью не ослабнет.

Экран пока не снимется полностью — он всё ещё прикреплён кабелями к телефону.

Начните приподнимать экран сверху. Вы увидите чёрный ленточный кабель, соединяющий дисплей с платой. Используйте пластиковой лопаткой, чтобы осторожно отсоединить разъём.

Продолжайте приподнимать дисплей. Вы заметите чёрный кабель, соединяющий кнопку «домой» с платой.

Используйте пластиковой лопаткой, чтобы поддеть кнопку «домой». Потребуется умеренная сила.

При сборке телефона возможно придётся нанести клей на кнопку, чтобы закрепить её на месте.

При установке нового экрана потребуется наклеить двустороннюю ленту, прикрепляющую его к среднему каркасу, чтобы экран не шатался при использовании.

Отверните десять винтов длиной 4 мм из средней рамки крестовой отверткой Phillips #00. Для их извлечения можно использовать пинцет или магнитную отвертку.

Переверните устройство и снимите три винта длиной 5 мм крестовой отверткой Phillips #00.

Переверните телефон обратно. Сначала отстегните крышку разъёма для зарядки внизу устройства пальцем.

Плотно нажмите на углы средней рамки, удерживая пластиковый ободок (внешнее пластиковое кольцо).

Держите устройство в одной руке. Затем приложите давление пальцами к задней части рамки вверху от места установки аккумулятора. Затем снимите среднюю рамку, потянув её наружу и в сторону верхней части телефона.

При сборке телефона вставляйте нижнюю часть в первую очередь, устанавливая разъём для зарядки в вырез, предназначенный для него. Это нужно сделать первым, иначе средняя рамка не войдёт в пластиковый ободок.

Удалите единственный серебристый винт длиной 4 мм под задней камерой крестовой отвёрткой Phillips #00.

Удалите единственный чёрный винт длиной 4 мм над разъёмом для зарядки крестовой отвёрткой с наконечником Phillips #00.

Переверните устройство.

Используйте пластиковый инструмент для вскрытия, чтобы снять чёрные пластиковые крышки внизу телефона.

При сборке помните, что на обратной стороне этих пластиковых крышек есть слабый клей, который может потребоваться восстановить.

Будьте осторожны, не прикладывайте слишком большое усилие при отключении кабеля. При чрезмерном давлении кабель или его соединение с материнской платой могут быть повреждены.

Используйте пластиковый инструмент для вскрытия, чтобы отсоединить ленточный кабель, соединяющий кнопку «Домой» с материнской платой.

Осторожно приподнимите материнскую плату со второго среднего каркаса с помощью пластикового инструмента для вскрытия.

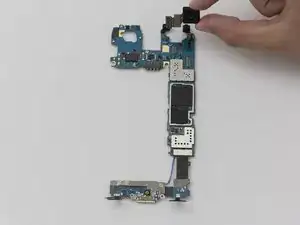

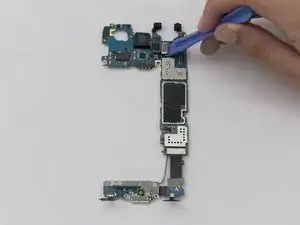

С помощью пластикового инструмента для вскрытия аккуратно отсоедините ленточный кабель, соединяющий заднюю камеру с материнской платой.
