Замена материнской платы Samsung Galaxy S5

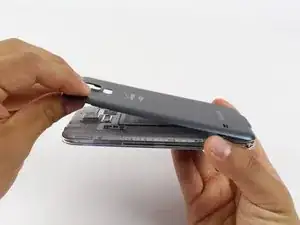

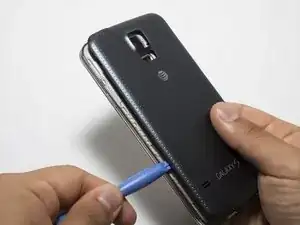

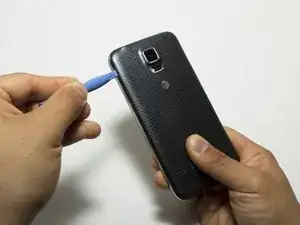

Снимите заднюю крышку, приложив умеренное усилие и поддев выемку слева от задней камеры пластиковым инструментом для раскрытия или ногтем.

Продолжайте поднимать крышку, продвигаясь по периметру, пока задняя панель полностью не снимется.

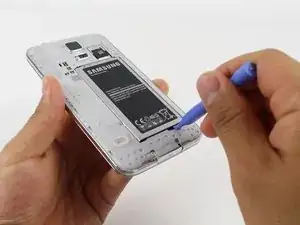

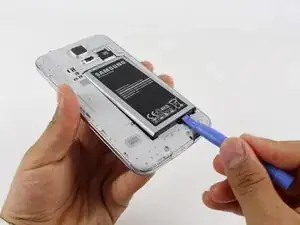

Подденьте аккумулятор вверх пальцем или пластиковым инструментом, надавив по выемке в нижней части аккумулятора.

Извлеките аккумулятор из телефона.

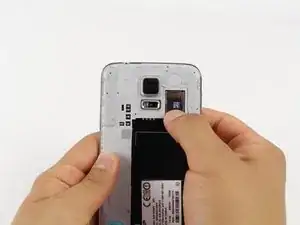

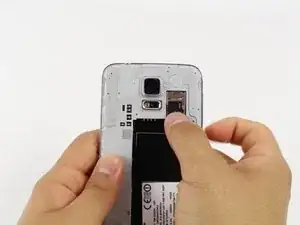

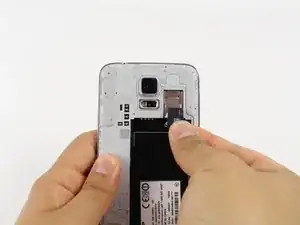

Осторожно извлеките карту SD ногтем или пластиковым инструментом для раскрытия.

При сборке аккуратно вставьте microSD-карту до упора.

Снятие экрана уменьшит влагозащищённость вашего устройства.

Существует множество способов удалить клей с экрана. Можно использовать фен, тепловую пушку или iOpener. Мы использовали iOpener.

Рекомендуем очистить микроволновую печь перед началом, так как грязь на дне может пристать к iOpener.

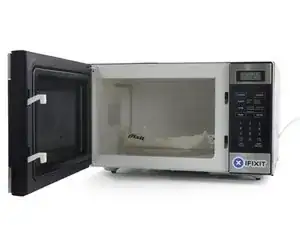

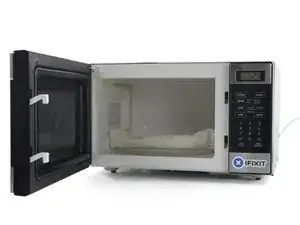

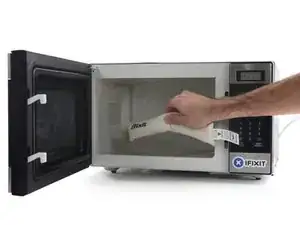

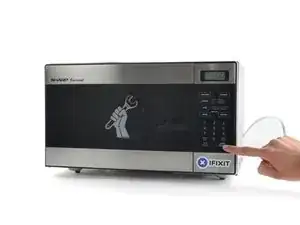

Поместите iOpener в центр микроволновой печи.

Для карусельных микроволновых печей: убедитесь, что тарелка свободно вращается, если iOpener застрянет, он может перегреться и сгореть.

Если вы не использовали iOpener длительное время или используете его впервые, разогревайте его, завернув во влажное бумажное полотенце. Это предотвратит сгорание при перегреве.

Разогрейте iOpener в микроволновой печи одну минуту на самой высокой мощности.

Следите, чтобы iOpener не перегрелся во время ремонта. Подождите не менее двух минут перед повторным разогревом iOpener.

Мешок будет очень горячим, поэтому при обращении будьте осторожны. При необходимости используйте прихватку для горячего.

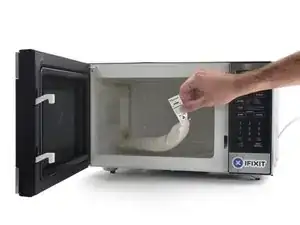

Достаньте iOpener из микроволновки, удерживая за печатную бирку.

В ходе процедуры может потребоваться повторный разогрев iOpener. Чтобы избежать перегрева, всегда ждите не менее двух минут перед повторным помещением в микроволновку. Не разогревайте iOpener более одной минуты за раз.

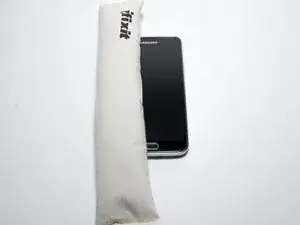

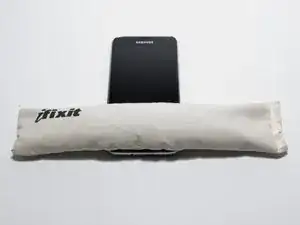

Разложите iOpener на дне устройства прямо над кнопкой «Домой». Проведите iOpener по поверхности, чтобы обеспечить хороший контакт с устройством. Оставьте мешок на устройстве примерно на 90 секунд.

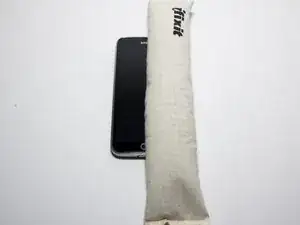

Повторите процесс, положив мешок на левый и правый края экрана.

При снятии экрана используйте небольшое усилие.

Чёрный шлейф, соединяющий дисплей с материнской платой, и чёрный кабель, соединяющий кнопку «Домой» с материнской платой, будут повреждены при применении чрезмерной силы.

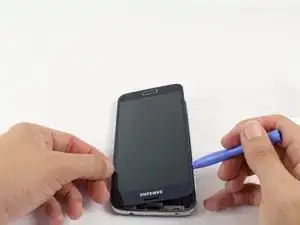

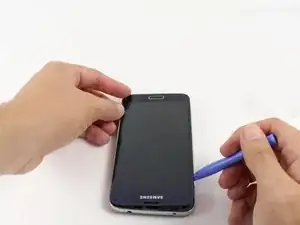

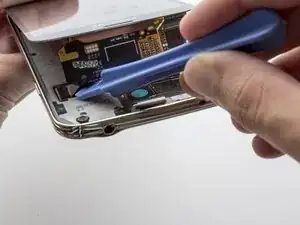

Начните с верхней части устройства, подденьте пластиковым инструментом экран. В верхней части находятся логотип Samsung и разъём для наушников.

Отделяйте экран от клея. Продвигайтесь по периметру экрана, пока клей полностью не перестанет удерживать экран.

Экран пока не отойдёт полностью — он всё ещё соединён кабелями с телефоном.

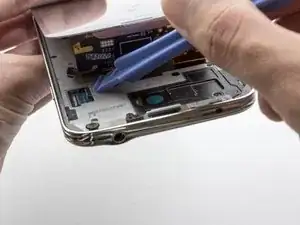

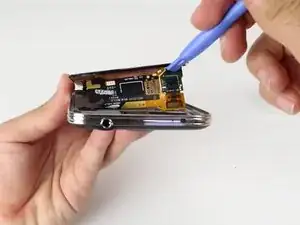

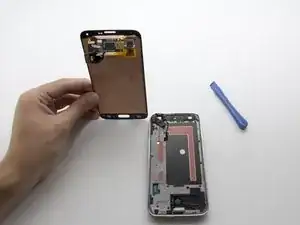

Начните поднимать экран сверху. Вы увидите чёрный шлейф, соединяющий дисплей с материнской платой. Используйте пластиковый инструмент, чтобы аккуратно отсоединить разъём.

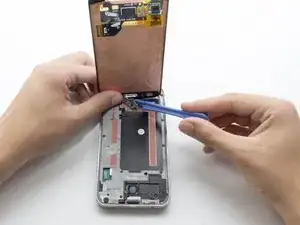

Продолжайте поднимать дисплей. Вы заметите чёрный кабель, соединяющий кнопку «Домой» с материнской платой.

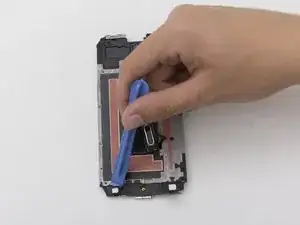

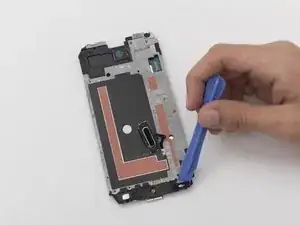

Используйте пластиковый инструмент, чтобы поддеть кнопку «Домой» и снять её. Потребуется умеренное усилие.

При повторной сборке возможно потребуется нанести клей на кнопку, чтобы зафиксировать её на месте.

При установке нового экрана потребуется двусторонняя лента, прикрепляющая его к средней рамке, чтобы предотвратить люфт при использовании.

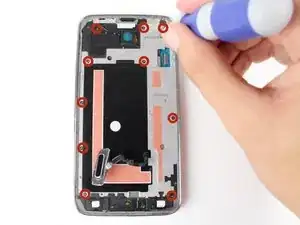

Отверните десять винтов 4 мм с средней рамки с помощью отвертки Phillips #00. Для извлечения винтов можно использовать пинцет или магнитную отвертку.

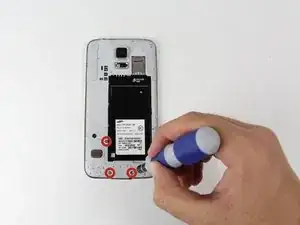

Переверните устройство и снимите три винта 5 мм с помощью отвертки Phillips #00.

Переверните телефон обратно. Сначала отстегните крышку зарядного порта в нижней части устройства пальцем.

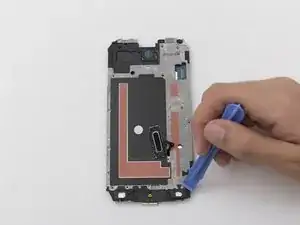

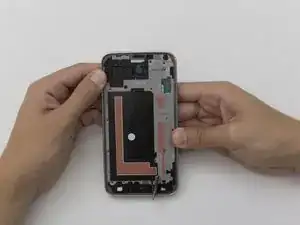

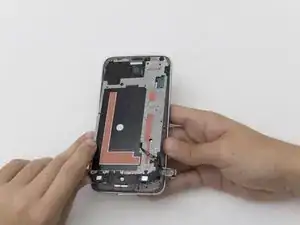

Плотно нажмите на углы средней рамки, удерживая пластиковый ободок (внешнее пластиковое кольцо).

Держите устройство в одной руке. Затем надавите пальцами на заднюю часть рамки в верхней части места, где была батарея. Затем снимите среднюю рамку, потянув её наружу и в сторону верхней части телефона.

При сборке телефона вставляйте низ первым, устанавливая зарядный порт в соответствующий вырез. Это нужно сделать в первую очередь, иначе средняя рамка не войдёт в пластиковый ободок.

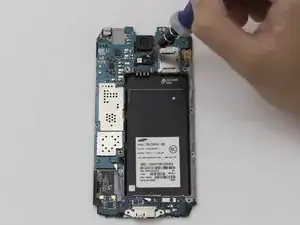

Удалите один серебристый винт длиной 4 мм под основной камерой с помощью крестовой отвёртки Phillips #00.

Удалите один чёрный винт длиной 4 мм над зарядным портом с помощью крестовой отвёртки Phillips #00.

Переверните устройство.

Используйте пластиковый инструмент для открытия, чтобы снять чёрные пластиковые крышки в нижней части телефона.

При обратной сборке помните, что на обратной стороне этих пластиковых крышек имеется слабый клей, который может потребоваться восстановить.

Будьте осторожны и не прикладывайте чрезмерное усилие при отсоединении кабеля. При слишком сильном давлении кабель или его разъём на материнской плате могут быть повреждены.

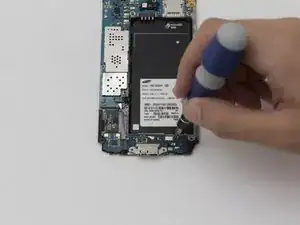

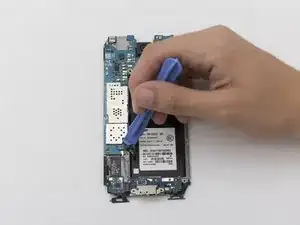

Используйте пластиковый инструмент для открытия, чтобы отсоединить шлейф, соединяющий кнопку «Домой» с материнской платой.

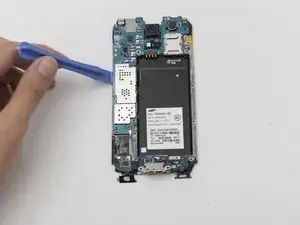

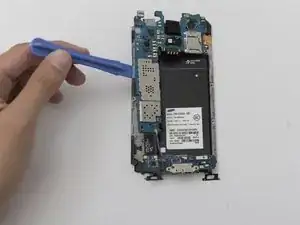

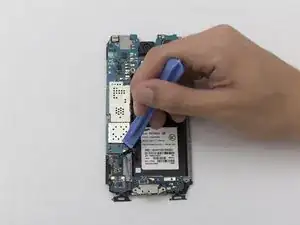

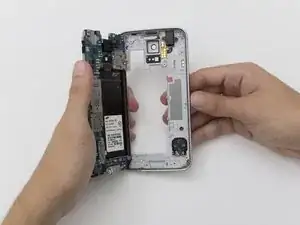

Осторожно подденьте материнскую плату пластиковой лопаткой и снимите её со второй средней рамки.
