Замена дочерней платы с разъемом Micro-USB в Samsung Galaxy S5
Используйте это руководство для замены дочерней платы с разъемом Micro-USB.
Шаг 1


Вставьте ноготь или инструмент для открытия из пластика в выемку слева от задней камеры.
Осторожно подденьте и проверните гибкую заднюю крышку, чтобы снять её с задней части телефона.
Шаг 2


Вставьте ноготь или пластиковый инструмент в выемку в правом нижнем углу батареи и поднимите вверх.
Снимите батарею с телефона.
Шаг 3

Используя кончик пальца, потяните карту microSD прямо вниз, чтобы вынуть её из слота.
Удалите карту microSD из телефона.
Шаг 4

Повторите описанную выше процедуру, чтобы извлечь SIM-карту.
Шаг 5


Используйте пластиковый инструмент для поддевания пластиковой панели разъёмов средней рамки.
Снимите панель разъёмов пинцетом.
Должно оставаться достаточно клея, чтобы панель держалась при обратной сборке; при необходимости используйте небольшой кусочек двухсторонней ленты.
Шаг 6

Используйте острый наконечник приспособления для поддевания, чтобы отжать разъём гибкого кабеля кнопки «Домой» прямо вверх от его гнезда.
Шаг 7

На следующих шагах вы будете использовать iOpener для нагрева клея, фиксирующего модуль дисплея к остальной части телефона. Это позволит безопаснее и проще снять экран. Для правильного использования iOpener следуйте нашему руководству по нагреву iOpener, обязательно обратите внимание на все предупреждения.
Поместите нагретый iOpener на левую сторону телефона минимум на 90 секунд.
Снова разогрейте iOpener и поместите его на правую половину телефона.
Шаг 8

На следующих шагах вы будете использовать монтажную лопатку, чтобы отделить клей, удерживающий переднее стекло. Поддевать следует только в указанных местах. Если вы почувствуете сопротивление, прекратите скольжение лопатки и повторно нагрейте клеевой слой.
Вставьте край монтажной лопатки под нижнюю правую сторону переднего стекла.
Шаг 9


Сдвиньте монтажную лопатку вверх вдоль правой стороны дисплея.
Шаг 10


Осторожно проведите лопаткой вокруг угла, останавливаясь перед решеткой динамика в верхней части телефона.
Шаг 11


Клей, фиксирующий верхнюю часть телефона, представляет собой лишь узкую полосу над разговорным динамиком. Ведите лопатку вдоль верха динамика, чтобы не повредить внутренние компоненты.
Проведите монтажную лопатку по верхней части телефона, очень осторожно, **не** вставляя лопатку слишком глубоко.
Шаг 12


Осторожно проведите лопаткой вокруг верхнего левого угла.
Если вы почувствуете сопротивление из‑за остывшего клея, снова приложите нагретый iOpener к левой стороне телефона.
Шаг 13


Проведите монтажной лопаткой вниз по левой половине телефона, останавливаясь в нижнем левом углу.
Шаг 14

Проведите лопаткой до самого нижнего левого угла телефона, убедившись, что она надежно размещена.
На следующем шаге вы поместите iOpener над частью телефона с кнопкой «Домой», поэтому важно, чтобы лопатка не выскользнула.
Шаг 15

Поместите повторно разогретый iOpener над нижней частью сборки дисплея.
В этой части телефона находятся хрупкие компоненты, поэтому нужно, чтобы клей был тёплым и легко поддавался при отделении, чтобы защитить телефон.
Шаг 16


В нижней части телефона находятся гибкие шлейфы мягких кнопок и кнопки «Домой». Если вы вставите монтажную лопатку слишком глубоко, есть риск перерезать эти шлейфы.
Проведите кончиком монтажной лопатки вдоль нижнего края дисплея, чтобы отделить последние участки клея.
Шаг 17

Поверните монтажную лопатку, чтобы отделить стекло от телефона.
Если передняя панель не отделяется легко, возможно потребуется дополнительное разрезание клея.
Шаг 18

Если передняя панель не отходит легко, возможно потребуется разъединить клей на кабеле мягких кнопок.
Эти кабели тонкие и легко повреждаются, поэтому убедитесь, что Вы только отрываете их от сборки дисплея, а не прорезаете.
Вставьте медиатор для вскрытия под иконки мягких кнопок на дисплее и отсоедините кабели кнопок, оттягивая их вниз от внутренней стороны передней панели.
Шаг 19

Слегка поднимите, но не снимайте, конец сборки дисплея с кнопкой «Домой».
Не снимаете переднюю панель полностью. Она всё ещё подключена разъёмом.
Если Вы собираетесь повторно использовать гибкий кабель кнопки «Домой», будьте осторожны, чтобы не оторвать кабель от кнопки. Клей может привести к разрыву кабеля от кнопки. Хотя кнопка будет работать, сканер отпечатков пальцев работать не будет.
Шаг 20


Используйте острый наконечник лопатки, чтобы поднять разъём кабеля сборки передней панели прямо вверх с его гнезда на плате.
Аккуратно снимите сборку передней панели с телефона.
Если в заменяющем дисплее не была кнопка «Домой», следуйте нашему руководству Сборка кнопки «Домой», чтобы перенести старую кнопку на новый дисплей или установить новую кнопку.
Шаг 21

Удалите десять винтов Phillips #000 длиной 3,4 мм с боковой стороны середины корпуса со стороны дисплея.
Шаг 22

Переверните телефон и удалите следующие винты с батарейной стороны середины корпуса:
Два винта Phillips #000 длиной 4,4 мм рядом с портом USB на батарейной стороне телефона
Один винт Phillips #000 длиной 4,4 мм
Шаг 23


Осторожно проведите пластиковой лопаткой вдоль левой внутренней стороны внутренней рамки, чтобы отделить три белых пластиковых защёлки.
Шаг 24

Середина корпуса состоит из двух половин, в которых размещена плата.
Осторожно оттяните длинные стороны серебристого ободка от телефона, чтобы разделить две половины середины корпуса.
Может помочь аккуратно надавить изнутри на отсек батареи, но будьте осторожны, чтобы не изгибать внутреннюю половину середины корпуса, так как на ней закреплена материнская плата.
Шаг 25

Продолжайте к правой стороне серебристого ободка, оттягивая его от внутренней секции середины корпуса, чтобы отделить две половины.
Шаг 26

Используйте пластиковую лопатку, чтобы отжать оставшиеся углы из серебристого ободка.
Шаг 27

Осторожно извлеките внутренний модуль середины корпуса/материнскую плату из белой внутренней части середины корпуса.
Шаг 28

Осторожно подденьте наконечник лопатки под разъём антенного кабеля.
Деликатно поднимите лопатку прямо вверх, чтобы отключить антенный разъём от его гнезда на материнской плате.
В некоторых моделях есть два антенных кабеля (синий и серо/белый). Снимите оба кабеля.
Шаг 29

Удалите один винт Phillips #000 длиной 3,0 мм, который крепит материнскую плату к середине корпуса.
Шаг 30

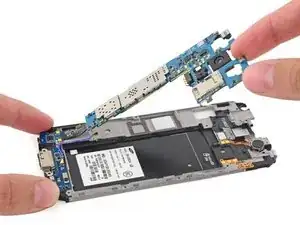

Поднимите, но не снимайте, конец материнской платы со стороны камеры от середины корпуса, чтобы получить доступ к разъёмам на задней стороне.
Не пытайтесь полностью снять материнскую плату, так как она всё ещё прикреплена к внутренней половине середины корпуса через разъём дочерней платы порта Micro-USB.
Шаг 31

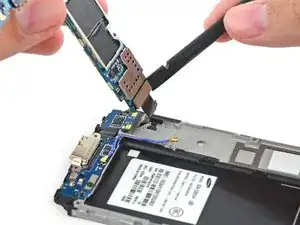

Используйте плоский конец лопатки, чтобы отжать разъём дочерней платы прямо вверх из его гнезда на материнской плате.
Шаг 32

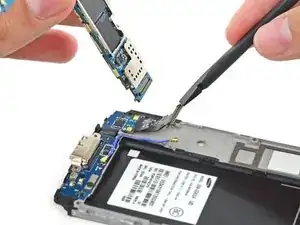

Гибкие ленты мягких кнопок прикреплены к дочерней плате порта Micro-USB и должны быть отсоединены от внутренней части середины корпуса.

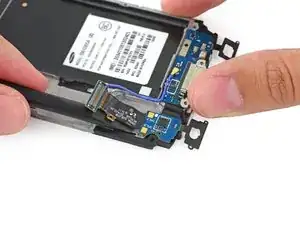

Используйте плоский конец лопатки, чтобы аккуратно отодрать гибкие кабели мягких кнопок от внутренней середины корпуса.
Шаг 33

Переверните модуль середины корпуса/материнскую плату обратно.

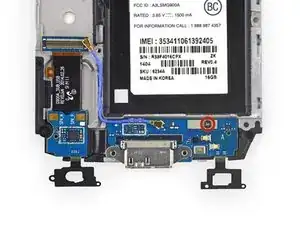

Удалите один винт Phillips #000 длиной 2,5 мм, который закрепляет дочернюю плату порта Micro-USB к середине корпуса.
Шаг 34

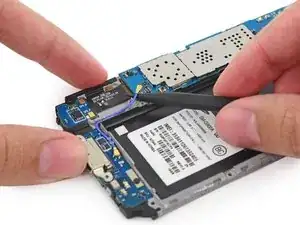

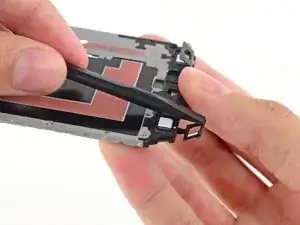

Осторожно вставьте плоский конец лопатки между кабелем дочерней платы и внутренней стороной середины корпуса, чтобы начать отслаивать клей, удерживающий его.
Шаг 35

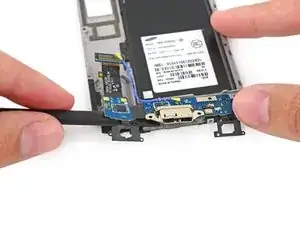

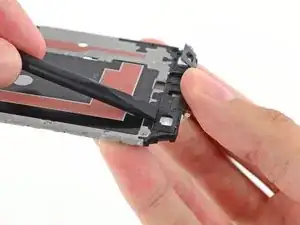

Поверните сборку средней рамки/материнской платы и снова вставьте лопатку между дочерней платой и внутренней средней рамкой.

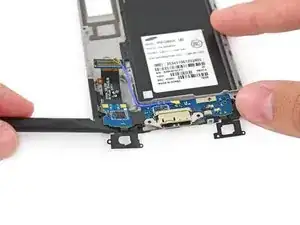

Поверните лопатку, чтобы отделить оставшийся клей между дочерней платой и внутренней средней рамкой.

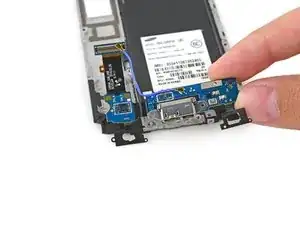

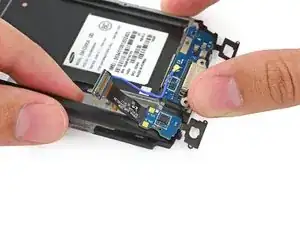

Удалите дочернюю плату из внутренней средней рамки.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
