Замена передней фронтальной камеры Samsung Galaxy S5

Вставьте ноготь или пластиковый инструмент для вскрытия в выемку слева от задней камеры.

Осторожно подденьте и проверните гибкую заднюю крышку, чтобы снять её с корпуса телефона.

Вставьте ноготь или пластиковый инструмент для вскрытия в углубление в правом нижнем углу батареи и поднимите вверх.

Извлеките батарею из телефона.

С помощью кончика пальца вытяните карту microSD прямо вниз из её слота.

Удалите карту microSD из телефона.

Повторите описанную выше процедуру, чтобы извлечь SIM-карту.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть пластиковую панель разъёмов средней рамки.

Снимите панель разъёмов пинцетом.

Клей должен быть достаточным, чтобы панель снова приклеилась при сборке; в противном случае используйте немного двусторонней ленты.

Используйте острый кончик лопатки, чтобы поддеть разъём кабеля кнопки «Домой» и отщелкнуть его вертикально вверх от гнезда.

В следующих шагах вы будете использовать нагреватель iOpener, чтобы разогреть клей, фиксирующий дисплейный модуль к остальной части телефона. Это позволит безопаснее и проще снять экран. Для правильного использования iOpener следуйте нашему руководству по нагреву iOpener, обязательно учитывайте все предупреждения.

Поместите разогретый iOpener на левую сторону телефона на не менее 90 секунд.

Разогрейте iOpener повторно и поместите его на правую половину телефона.

В следующих шагах вы будете использовать пластиковую лопатку, чтобы отделить клей, удерживающий переднее стекло. Подденьте только в указанных местах. Если почувствуете сопротивление, прекратите движение лопаткой и повторно разогрейте.

Вставьте край лопатки под правую нижнюю сторону переднего стекла.

Проведите лопаткой вверх вдоль правой стороны дисплея.

Аккуратно проведите лопаткой вокруг угла, останавливаясь перед решёткой динамика в верхней части телефона.

Клей, фиксирующий верхнюю часть телефона, представляет собой узкую полосу над разговорным динамиком. Ведите лопатку вдоль верхней части динамика, чтобы не повредить внутренние компоненты.

Проведите лопаткой по верхней части телефона, очень осторожно, **не** вводя инструмент слишком глубоко.

Аккуратно проведите лопаткой вокруг верхнего левого угла.

Если вы почувствуете сопротивление из-за остывающего клея, повторно приложите разогретый iOpener к левой стороне телефона.

Проведите лопаткой вниз по левой половине телефона, остановившись у нижнего левого угла.

Проведите лопаткой до самого нижнего левого угла телефона, убедившись, что инструмент надежно зафиксирован.

В следующем шаге вы поместите iOpener над кнопкой «Домой», поэтому не хотите, чтобы лопатка выскользнула.

Поместите повторно разогретый iOpener над нижней частью дисплейного модуля.

В этой области находятся деликатные компоненты, убедитесь, что клей тёплый и легко размягчается, чтобы защитить телефон.

В нижней части телефона находятся шлейфы мягких кнопок и кнопки «Домой». Если вы введёте лопатку слишком глубоко, вы рискуете перерезать эти шлейфы.

Проведите кончиком лопатки по нижнему краю дисплея, чтобы отделить последний участок оставшегося клея.

Поверните лопатку, чтобы отделить стекло от телефона.

Если передняя панель не отделяется легко, возможно потребуется дополнительное прорезание клея.

Если передняя панель не освобождается легко, возможно, потребуется отделить клей на кабеле мягких кнопок.

Эти кабели тонкие и легко повреждаются, поэтому убедитесь, что вы только отрываете их от узла дисплея, а не разрезаете.

Вставьте медиатор для вскрытия под значки мягких кнопок на дисплее и отожмите кабели кнопок вниз от внутренней стороны передней панели.

Слегка приподнимите, но не снимайте, конец сборки дисплея с кнопкой «Домой».

Не снимайте переднюю панель полностью. Она всё ещё подключена разъёмом.

Если вы повторно используете шлейф кнопки «Домой», будьте осторожны, чтобы не оторвать шлейф от кнопки. Клей может привести к разрыву шлейфа от кнопки. Кнопка будет работать, но сканер отпечатков пальцев — нет.

Используйте острый наконечник лопатки, чтобы поднять разъём кабеля сборки передней панели прямо вверх из его гнезда на материнской плате.

Безопасно снимите сборку передней панели с телефона.

Если в вашем заменном дисплее не было кнопки «Домой», следуйте руководству «Сборка кнопки Домой» Home Button Assembly, чтобы перенести старую кнопку на новый дисплей или установить новую кнопку.

Удалите десять винтов Phillips #000 длиной 3,4 мм с стороны дисплея средней рамки.

Переверните телефон и снимите следующие винты с батарейной стороны средней рамки:

Два винта Phillips #000 длиной 4,4 мм возле порта USB на батарейной стороне телефона

Один винт Phillips #000 длиной 4,4 мм

Осторожно проведите пластиковым инструментом для вскрытия вдоль левой внутренней стороны рамки, чтобы разжать три белых пластиковых защёлки.

Средняя рамка состоит из двух половин, в которых размещена материнская плата.

Осторожно потяните длинные стороны серебристой окантовки наружу от телефона, чтобы разделить две половины средней рамки.

Полезно слегка надавить изнутри отсека батареи, но будьте осторожны, чтобы не выгнуть внутреннюю половину средней рамки, так как к ней крепится материнская плата.

Продолжите к правой стороне серебристой окантовки, оттягивая её от внутренней части средней рамки, чтобы разделить две половины.

Используйте пластиковый инструмент для вскрытия, чтобы отжать оставшиеся уголки серебристой окантовки.

Осторожно извлеките внутреннюю сборку средней рамки/материнской платы из белой внутренней средней рамки.

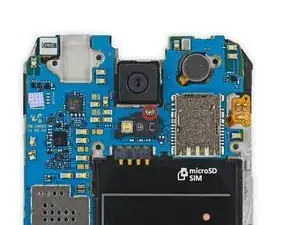

Снимите один винт Phillips #00 длиной 3,0 мм, фиксирующий материнскую плату к средней рамке.

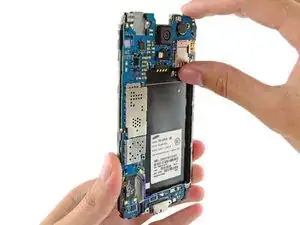

Оттяните, но не снимайте материнскую плату от средней рамки, чтобы получить доступ к разъёмам на её задней стороне.

Не пытайтесь полностью снять материнскую плату — она всё ещё прикреплена к внутренней средней рамке через разъём дочерней платы с портом Micro-USB.

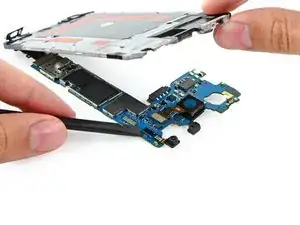

Положите материнскую плату на чистую плоскую поверхность и поддерживайте внутреннюю среднюю рамку одной рукой, оставив другую руку свободной для работы с платой.

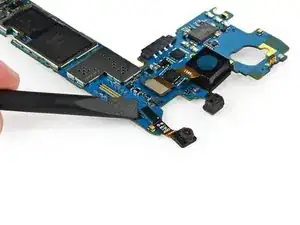

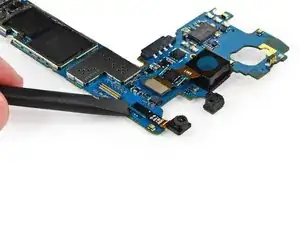

Используйте плоский конец лопатки, чтобы поднять разъём фронтальной камеры прямо вверх из его гнезда на материнской плате.

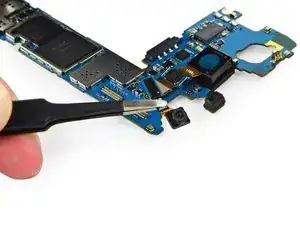

Снимите фронтальную камеру с материнской платы пинцетом.
