Замена фронтальной камеры Samsung Galaxy S5

Снимите заднюю крышку, применив умеренное усилие и поддев углубление слева от основной камеры пластиковым инструментом для вскрытия или ногтем.

Продолжайте оттягивать крышку, продвигаясь по периметру, пока задняя панель полностью не снимется.

Поднимите аккумулятор вверх пальцем или пластиковым инструментом, надавив на выемку в нижней части аккумулятора.

Извлеките аккумулятор из телефона.

Аккуратно извлеките карту microSD ногтем или пластиковым инструментом для вскрытия.

При сборке аккуратно вставьте карту microSD до упора.

Снятие экрана ухудшит водозащищённые свойства устройства.

Существует множество способов ослабить клей экрана. Можно использовать пистолет для горячего воздуха, фен или iOpener. Мы использовали iOpener.

Рекомендуем очистить микроволновую печь перед началом — загрязнения на её дне могут приставать к iOpener.

Поместите iOpener в центр микроволновки.

Для микроволновок с вращающейся тарелкой: убедитесь, что тарелка вращается свободно; если iOpener застрянет, он может перегреться и сгореть.

Если вы давно не использовали iOpener или используете его впервые, нагрейте его в микроволновке, завернув во влажное бумажное полотенце. Это предотвратит его возгорание при перегреве.

Нагрейте iOpener одну минуту на максимальной мощности.

Осторожно: не перегревайте iOpener во время ремонта. Подождите не менее двух минут перед повторным нагревом iOpener.

Пакет будет очень горячим, поэтому при обращении будьте осторожны. При необходимости используйте прихватку для духовки.

Снимите iOpener из микроволновки, держа его за напечатанную бирку.

В ходе процедуры вам, возможно, придётся повторно нагревать iOpener. Чтобы избежать перегрева, всегда ждите не менее двух минут перед повторным нагревом. Не нагревайте iOpener более одной минуты за раз.

Положите iOpener плоско на нижнюю часть устройства, непосредственно над кнопкой «Домой». Разгладьте iOpener по поверхности для обеспечения хорошего контакта с устройством. Оставьте пакет на устройстве примерно на 90 секунд.

Повторите процесс, положив пакет на левый и правый край экрана.

При снятии экрана используйте небольшое усилие.

Чёрный ленточный кабель, соединяющий дисплей с платой, и чёрный кабель, соединяющий кнопку «Домой» с платой, будут повреждены при силовом снятии экрана.

Начните с верхней части устройства, подденьте экран пластиковым инструментом для вскрытия. Верхняя часть устройства содержит логотип Samsung и разъём для наушников.

Начните отделять экран от клея. Продолжайте, обходя экран, пока клей полностью не перестанет держать экран.

Экран пока не снимется полностью — он всё ещё подключён кабелями к телефону.

Начните поднимать экран с верхней части. Вы увидите чёрный ленточный кабель, соединяющий дисплей с платой. Используйте пластиковый инструмент, чтобы аккуратно отсоединить разъём.

Продолжайте поднимать дисплей. Вы заметите чёрный кабель, соединяющий кнопку «Домой» с платой.

Используйте пластиковый инструмент, чтобы поддеть кнопку «Домой». Потребуется умеренное усилие.

При сборке возможно потребуется нанести клей на кнопку, чтобы зафиксировать её на месте.

При установке нового экрана потребуется наклеить двустороннюю ленту, чтобы прикрепить его к средней раме и предотвратить люфт при использовании.

Выверните десять винтов длиной 4 мм из средней рамы крестовой отвёрткой Phillips #00. Для извлечения винтов можно использовать пинцет или магнитную отвёртку.

Переверните устройство и снимите три винта длиной 5 мм крестовой отвёрткой Phillips #00.

Переверните телефон обратно. Сначала отстегните крышку порта зарядки в нижней части устройства пальцем.

Плотно надавливайте на углы средней рамки, удерживая пластиковую окантовку (внешнее пластиковое кольцо).

Держите устройство в одной руке. Затем приложите давление пальцами к задней части рамки в верхней части там, где была батарея. Затем снимите среднюю рамку, потянув её наружу и в сторону верхней части телефона.

При сборке телефона вставляйте нижнюю часть первой, поместив разъём зарядки в выемку, предназначенную для него. Это необходимо сделать первым, иначе средняя рамка не встанет в пластиковую окантовку.

Удалите единственный серебристый винт длиной 4 мм под задней камерой с помощью отвёртки Phillips #00.

Удалите единственный чёрный винт длиной 4 мм выше порта зарядки с помощью отвёртки Phillips #00.

Переверните устройство

Используйте пластиковый инструмент для вскрытия, чтобы снять чёрные пластиковые накладки в нижней части телефона.

При обратной сборке помните, что на обратной стороне этих пластиковых накладок находится слабый клей, который может потребоваться восстановить.

Будьте осторожны, не прикладывайте слишком большое усилие при снятии кабеля. При чрезмерном давлении кабель или его соединение с материнской платой могут быть повреждены.

Используйте пластиковый инструмент для вскрытия, чтобы снять ленточный кабель, соединяющий кнопку «Домой» с материнской платой.

Осторожно поднимите материнскую плату со второй средней рамки с помощью пластикового инструмента для вскрытия.

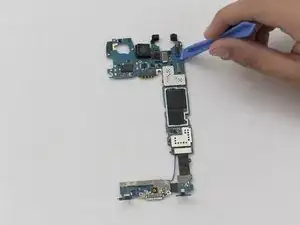

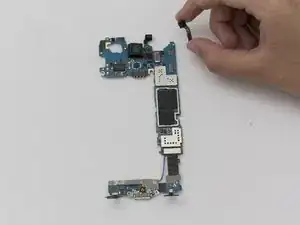

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно снять ленточный кабель, соединяющий фронтальную камеру с материнской платой.
