Замена материнской платы Samsung Galaxy S4 Mini [Verizon]

Нажмите и удерживайте клавишу END, чтобы выключить телефон.

Снимите заднюю крышку телефона с помощью пластикового инструмента для вскрытия.

Подденьте аккумулятор пластиковым инструментом для вскрытия и извлеките его.

С помощью пинцета извлеките SIM-карту, сдвинув её к нижней части устройства.

Используя нейлоновую лопатку, протолкните через отверстие в держателе карты памяти, чтобы выдвинуть его.

Снимите десять винтов 4,0 мм на задней панели телефона с помощью отвертки Phillips #00.

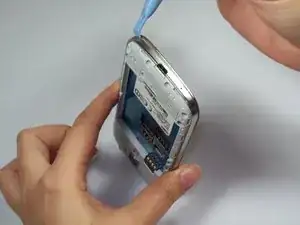

Начиная с порта USB, проведите пластиковым инструментом для вскрытия по периметру между задней крышкой и рамкой телефона. По мере обхода вы почувствуете, как защёлки освобождаются.

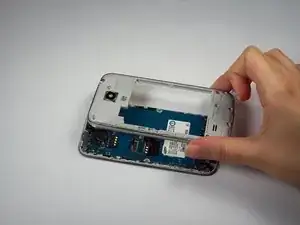

Осторожно отделите заднюю крышку от срединной рамки, чтобы открыть внутреннюю часть телефона.

С помощью пинцета отсоедините два запрессованных разъёма сборки зарядки.

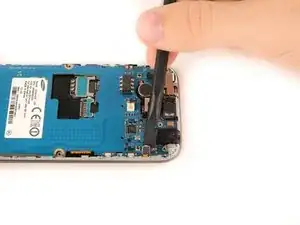

Плоским концом нейлоновой лопатки приподнимите запрессованный разъём разъёма для наушников, чтобы освободить ленточный кабель.

Эта деталь может отличаться, если в вашем устройстве используется двойная SIM-карта

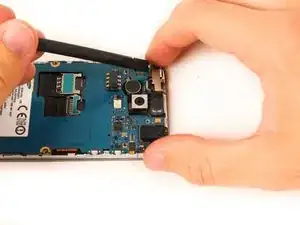

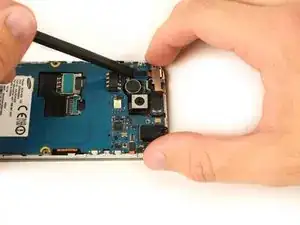

Плоским концом нейлоновой лопатки приподнимите запрессованный разъём инфракрасного датчика, чтобы освободить ленточный кабель.

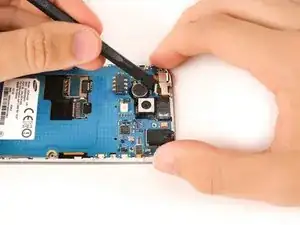

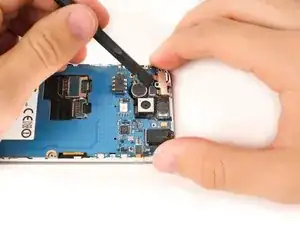

Плоским концом нейлоновой лопатки приподнимите запрессованный разъём фронтальной камеры, чтобы освободить ленточный кабель.

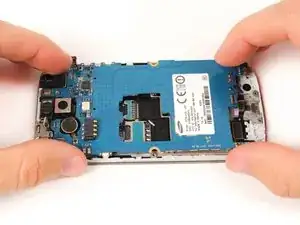

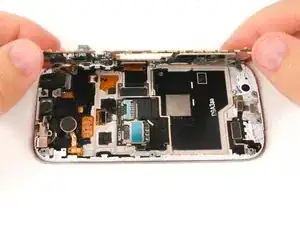

Осторожно приподнимите материнскую плату и частично отведите её от корпуса устройства.

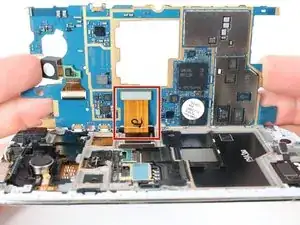

К ленточному кабелю осязателя напряжения всё ещё подключён шлейф дигитайзера.

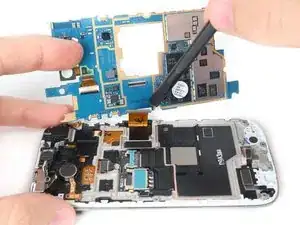

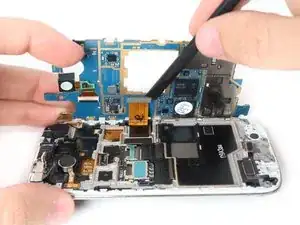

Подставьте плоский конец нейлоновой лопатки под кромку запрессованного разъёма дигитайзера и приподнимите, чтобы освободить разъём и полностью отделить материнскую плату.
