Замена вибромотора Samsung Galaxy S4 Active

Подденьте пластиковым инструментом для вскрытия или ногтем в выемке слева от основной камеры, рядом с кнопкой питания.

Поднимите заднюю крышку за угол, ближайший к выемке, и снимите её с телефона.

Используйте пластиковый инструмент для вскрытия или ноготь, чтобы слегка нажать карту microSD глубже в слот, пока не услышите щелчок.

После щелчка отпустите карту — она выскочит из слота.

Извлеките карту microSD.

Вставьте пластиковый инструмент для вскрытия или палец в вырез отсека батареи и поднимите батарею вверх, чтобы вынуть её.

Используйте пластиковый инструмент для вскрытия или ноготь, чтобы слегка нажать SIM-карту глубже в слот, пока не услышите щелчок.

После щелчка отпустите карту — она выскочит из слота.

Извлеките SIM-карту.

С помощью наконечника лопатки снимите четыре металлические накладки, расположенные в каждом углу устройства.

Отвинтите 12 винтов, соединяющих среднюю рамку с корпусом, крестовой отверткой Phillips #00.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть по всему периметру среднюю рамку и отделить её от переднего корпуса.

Используйте плоский конец пластикового инструмента для вскрытия, чтобы отключить разъём платы USB.

Отключите разъём кабеля фронтальной камеры.

Отключите разъём кабеля в сборке разговорного динамика.

Отключите разъём кабеля разъёма для наушников.

Отключите разъём кабеля дисплея/цифрового преобразователя.

Отключите разъём антенного кабеля.

Удалите один винт Phillips #00 длиной 2,4 мм из узла платы.

Снимите плату.

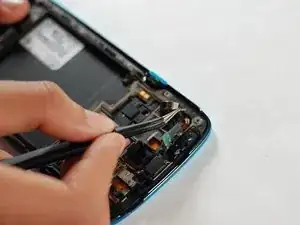

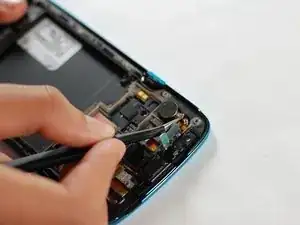

С помощью пинцета аккуратно извлеките вибромотор.
