Замена экрана и цифрового преобразователя Samsung Galaxy S4 Mini

Нажмите и удерживайте клавишу ВЫКЛ, чтобы выключить телефон.

Снимите заднюю крышку телефона с помощью пластиковой пластины для вскрытия.

Подденьте аккумулятор пластиковой пластины для вскрытия и извлеките его.

С помощью пинцета извлеките карту SIM, сдвинув её к нижней части устройства.

С помощью лопатки из нейлона протолкните через отверстие в верхней части держателя карты памяти, чтобы выдвинуть её.

Открутите 10 винтов Phillips длиной 4,0 мм на задней панели телефона с помощью отвёртки Phillips №00.

Винты можно вынимать и без пинцета, но он может оказаться полезен из-за маленького размера винтов, что затрудняет их извлечение.

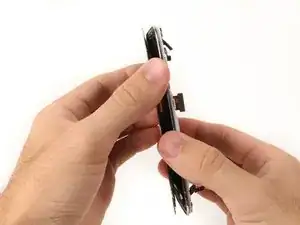

Начиная от разъёма USB, проведите пластиковой пластиной по периметру телефона между задней крышкой и рамой. По мере движения вдоль края Вы почувствуете, как отстёгиваются защёлки.

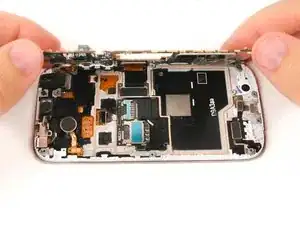

Осторожно отделите заднюю крышку от средней рамы, чтобы открыть внутреннюю часть телефона.

Отсоедините 2 гибких кабеля, подключённых к плате USB. Пинцет особенно полезен для этого действия.

Аккуратно подденьте разъём зарядного порта пластиковой пластиной, чтобы оторвать его от двустороннего скотча снизу.

После освобождения аккуратно приподнимите основную плату и извлеките плату USB с разъёмом зарядки.

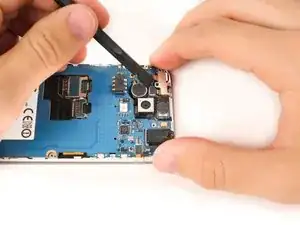

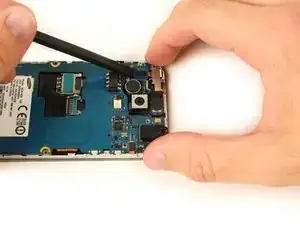

Воспользуйтесь плоским концом нейлоновой лопатки, чтобы приподнять пресс-разъём разъёма наушников и освободить ленточный кабель.

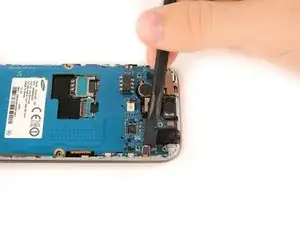

Воспользуйтесь плоским концом нейлоновой лопатки, чтобы приподнять пресс-разъём инфракрасного датчика и освободить ленточный кабель.

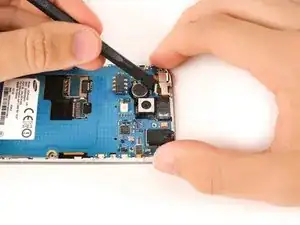

Воспользуйтесь плоским концом нейлоновой лопатки, чтобы приподнять пресс-разъём передней камеры и освободить ленточный кабель.

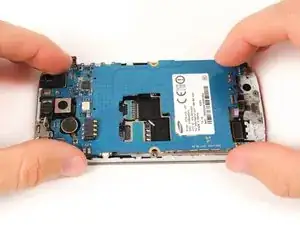

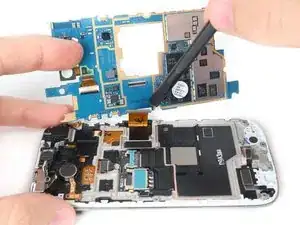

Аккуратно приподнимите материнскую плату и частично отодвиньте её от устройства.

Гибкий кабель цифрового преобразователя всё ещё подключён с нижней стороны материнской платы.

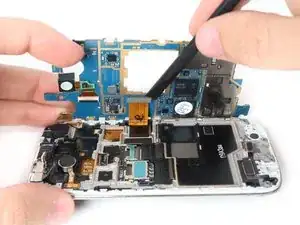

Поместите плоский конец нейлоновой лопатки под выступ пресс-разъёма цифрового преобразователя и поднимите вверх, чтобы ослабить разъём и освободить материнскую плату.

Используйте тепловую пушку или нагревательный инструмент iOpener, чтобы размягчить клей по периметру экрана снизу.

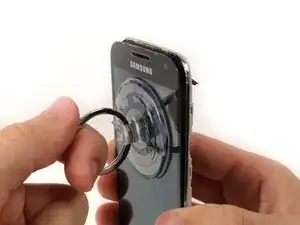

Используйте присоску, чтобы оттянуть экран от рамы и создать небольшой зазор.

Не требуется чрезмерное усилие. При необходимости наносите дополнительный нагрев, чтобы размягчить клей экрана.

Закройте экран слоем упаковочной ленты, если сильные трещины или повреждения мешают присоске создать полное уплотнение. У Galaxy S4 Mini также достаточно зазор между рамой и экраном, чтобы вставить джимми или пластиковую пластину для вскрытия. Осторожно подогревайте при необходимости и подденьте экран.

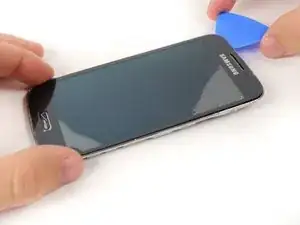

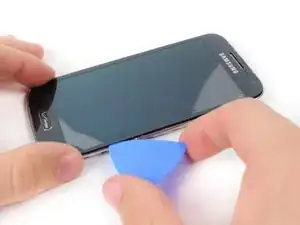

Вставьте пластиковую пластину для вскрытия в зазор между экраном и пластиковой рамой.

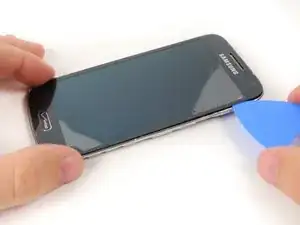

Перемещайте пластину по краю экрана, чтобы отклеить его от рамы.

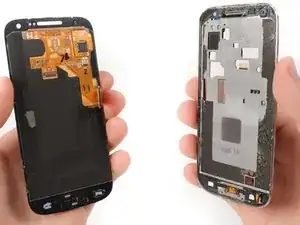

Полностью извлеките экран и сборку цифрового преобразователя.

Осторожно протяните гибкий кабель цифрового преобразователя через раму.
