Замена гибкого шлейфа кнопки "Домой" Samsung Galaxy S4 Mini

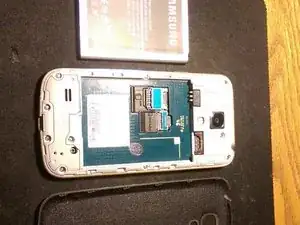

Начните с удаления задней крышки, батареи, SIM-карты и SD-карты.

Теперь удалите 10 винтов с помощью отвертки Philips #00.

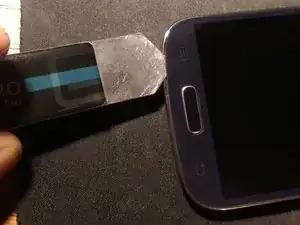

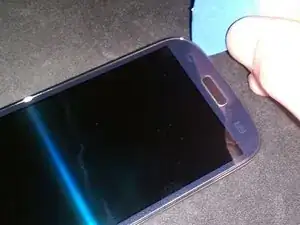

После удаления десяти винтов приступите к отделению средней части от задней части с помощью инструмента для вскрытия, например, медиатора или другого разделительного инструмента.

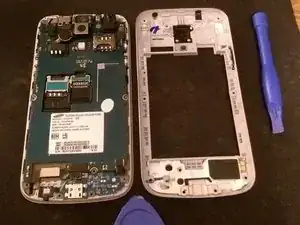

Теперь, когда задняя крышка снята, мы можем найти соединения гибкого шлейфа на плате.

На открытой стороне платы имеется пять соединений гибкого шлейфа, которые выделены оранжевым цветом. Также есть одно соединение на плате зарядки USB, выделенное красным цветом. Это соединение для кнопки "Домой" и двух емкостных кнопок (кнопка "Назад" и кнопка "Меню").

Убедитесь, что вы сняли небольшую скобу, которая находится над областью фронтальной камеры.

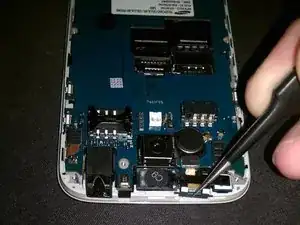

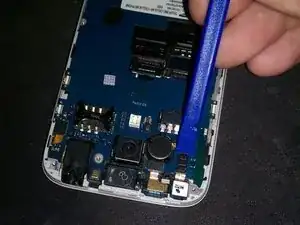

Используйте пластиковый инструмент для вскрытия, чтобы освободить соединения гибкого шлейфа на плате.

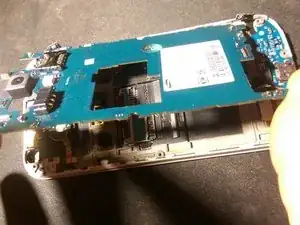

Когда все соединения будут освобождены, поднимите плату с той стороны, где находится кнопка питания. Гибкий шлейф дисплея находится на противоположной стороне платы, поэтому будьте осторожны и не поднимайте слишком быстро или с избыточной силой.

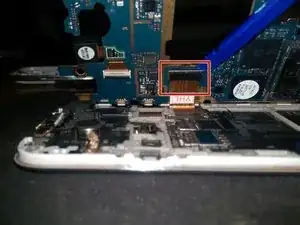

Наклонив плату, возьмите пластиковый инструмент и освободите соединение гибкого шлейфа дисплея от платы.

Теперь все кабели отключены, и вы можете безопасно удалить плату.

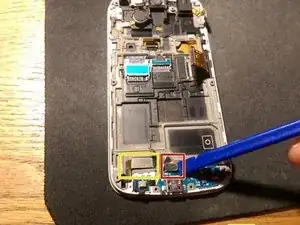

Если вы еще этого не сделали, отключите одно соединение гибкого шлейфа от платы USB.

Вам также может потребоваться освободить область, отмеченную желтым цветом, если она приклеена.

Это соединение для сборки кнопки "Домой". Оно также отвечает за подсветку ваших емкостных клавиш.

Теперь вам нужно удалить дисплей, чтобы получить доступ к сборке гибкого шлейфа кнопки "Домой".

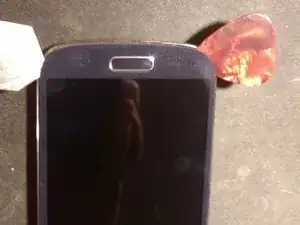

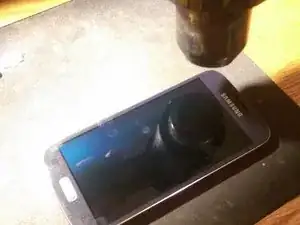

Используйте тепловую пушку, фен или iOpener, чтобы разогреть клей, который удерживает экран на месте. Нагревите вокруг внешних краев дисплея, непрерывно двигаясь.

Если вы используете тепловую пушку, убедитесь, что не перегреваете дисплей. Держите тепловую пушку в движении и не нагревайте одну область слишком долго. Это может привести к повреждению дисплея.

Также старайтесь не помещать ваши разделительные инструменты слишком глубоко в устройство, особенно в верхней и нижней частях дисплея. Это может привести к повреждению гибкого шлейфа для цифрового сенсора/LCD в верхней части экрана или гибкого шлейфа кнопки "Домой" в нижней части дисплея.

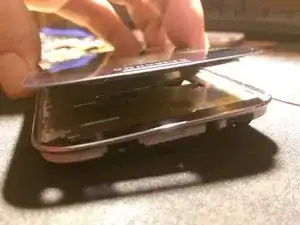

После ослабления клея аккуратно поднимите экран, начиная с верхней части дисплея, и убедитесь, что вы проталкиваете шлейф дисплея через слот в корпусе дисплея.

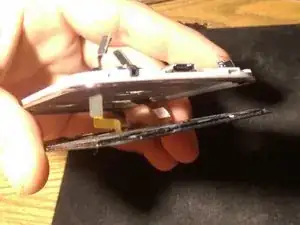

Когда вы достигнете нижней части дисплея, вам также нужно будет провести гибкий шлейф через его слот в корпусе дисплея.

Получить гибкий шлейф кнопки "Домой" через его отверстие немного сложнее, поэтому будьте терпеливы и не применяйте слишком много силы. Вам нужно будет аккуратно зигзагом провести его, будьте осторожны.

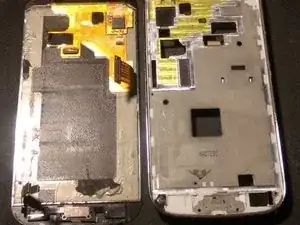

Теперь, когда дисплей удален, мы можем приступить к удалению сборки гибкого шлейфа кнопки "Домой".

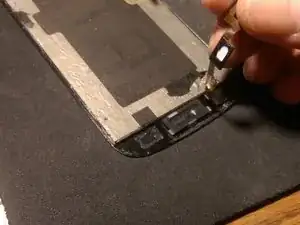

Используйте пластиковый инструмент для вскрытия и сначала поднимите секцию с кнопкой "Назад". Она удерживается на месте с помощью клея, поэтому при необходимости можно использовать немного тепла, чтобы ослабить клей.

Кнопка "Назад" не приклеена, и вы можете просто вытащить ее.

В конце нужно поднять секцию, где находится кнопка "Меню". Она также держится на клею.

Теперь, когда сборка кнопки "Домой" удалена, вы можете установить новый гибкий шлейф кнопки "Домой". Это можно сделать, следуя этим инструкциям в обратном порядке.
