Разборка Samsung Galaxy S4 Active

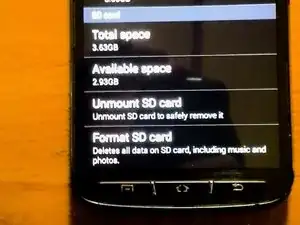

Прежде всего, если у вас есть карта microSD, её нужно отмонтировать.

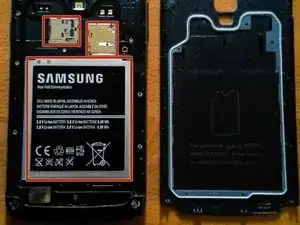

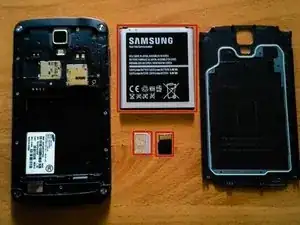

Теперь выключите устройство и снимите заднюю крышку.

Далее извлеките аккумулятор, SIM-карту и microSD.

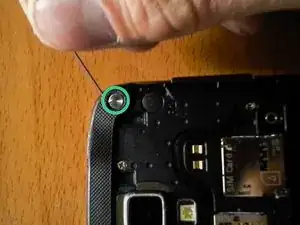

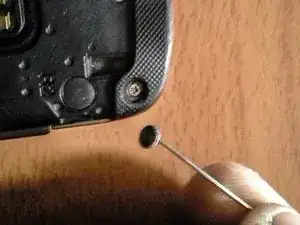

Теперь необходимо выкрутить 12 винтов из средней рамки. Но сначала снимите 4 металлических кружка из углов устройства.

Я обнаружил, что швейная игла — самый простой инструмент для поддевания всего, кроме винтов в телефоне.

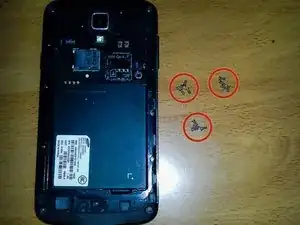

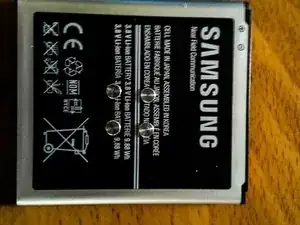

Я обычно приклеиваю 4 металлических кружка на аккумулятор после снятия, чтобы не потерять их.

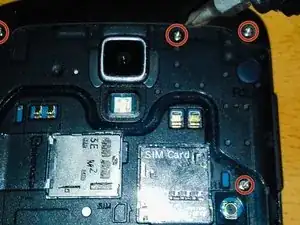

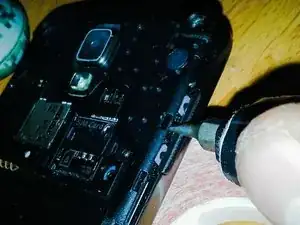

Теперь выкрутите 12 винтов средней рамки.

Обязательно положите их в какой-нибудь контейнер — их невозможно найти, если они упадут на пол!

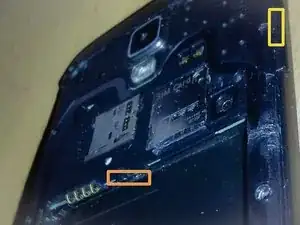

Будьте очень осторожны при снятии средней рамки. На ней есть 2 скрытых защёлки. (Моя средняя рамка сломалась, потому что я не знал про эти защёлки, когда тянул её снять)

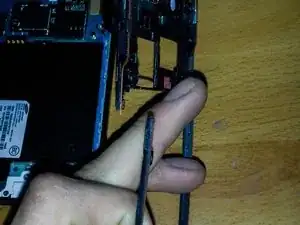

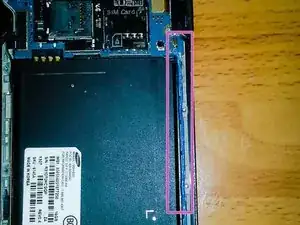

Одна защёлка находится между кнопкой громкости и средней рамкой. Аккуратно вставьте плоскую отвёртку или тонкое лезвие между рамкой и кнопкой громкости и сдвиньте.

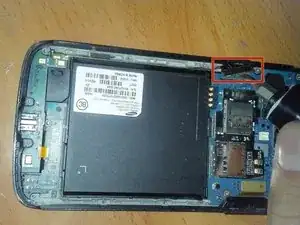

Другая защёлка расположена непосредственно между слотом SIM и четырёхконтактным разъёмом питания аккумулятора. Вы увидите зазор внизу — слегка подденьте его, чтобы освободить защёлку.

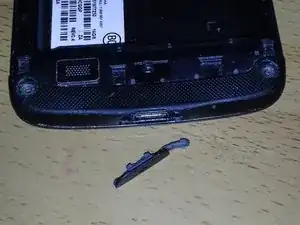

При снятии средней рамки вы заметите, что заглушка порта зарядки отвалилась. Не беспокойтесь — при сборке она вернётся на место.

Так происходит, когда не освобождают защёлки

Теперь можно отложить основную панель в сторону — осталось сделать ещё одно действие с средней рамкой.

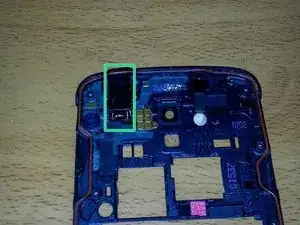

В отличие от стандартного Galaxy S4, разъём для наушников в S4 Active закреплён на средней рамке, а не на основной плате.

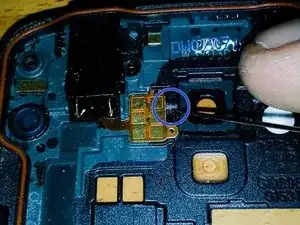

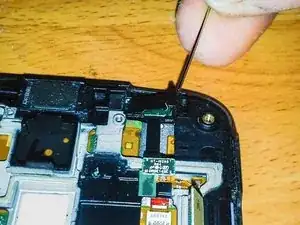

Все съёмные гибкие шлейфы имеют доступное отверстие, чтобы поддеть инструментом (я использую швейную иглу) под клей и оторвать шлейф.

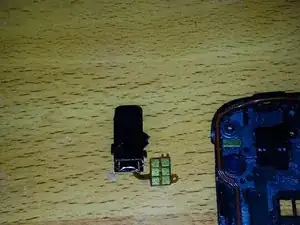

После этого можно снять компонент, прикреплённый к шлейфу. В данном случае это разъём для наушников.

Всегда аккуратно обращайтесь с гибкими шлейфами, чтобы не порвать их.

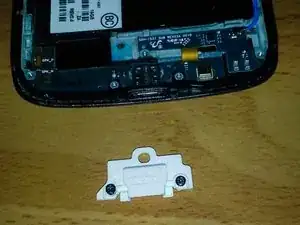

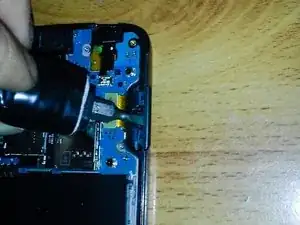

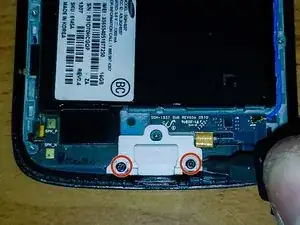

Два чёрных винта крепят дочернюю плату/разъём USB. Они расположены в белой защите USB.

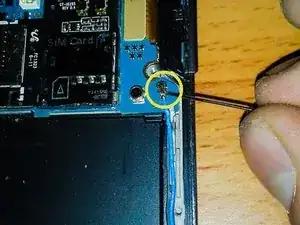

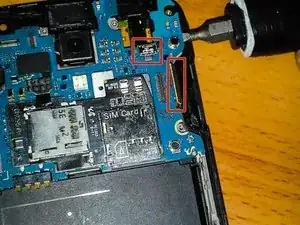

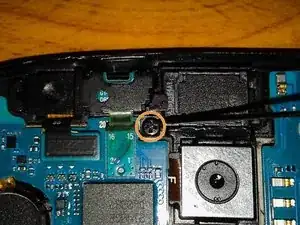

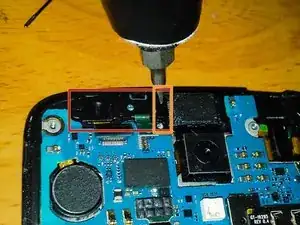

Последний винт в вашем S4 Active находится в верхней части материнской платы, слева от слухового динамика и задней камеры.

Всего 15 винтов.

12 (нержавеющие) винтов средней рамки.

3 (чёрных) винта платы.

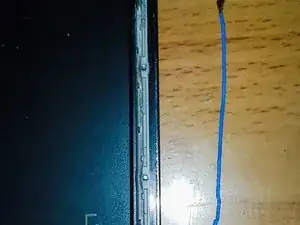

Антенна проходит от материнской платы к дочерней плате.

Отключите оба конца антенны и отложите её в сторону.

Аккуратно подденьте разъём гибкого шлейфа на материнской плате.

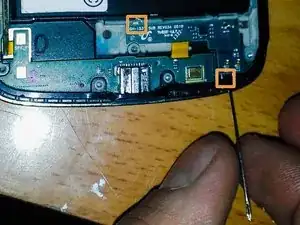

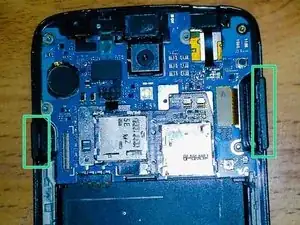

Найдите 2 проушины доступа к дочерней плате и подденьте дочернюю плату, чтобы вынуть её из телефона.

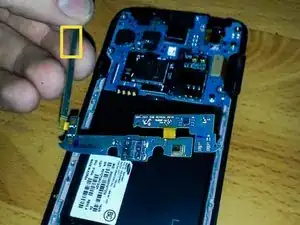

Возьмитесь за шлейф и вытяните разъём зарядки и дочернюю плату из телефона. (Они представляют собой единое целое и должны выйти без усилий)

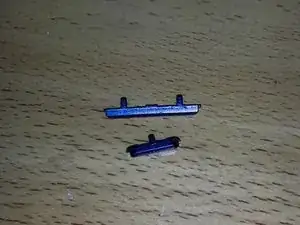

Эти кнопки вынимаются довольно легко. Заново установить их сложнее.

Просто вставьте инструмент для поддёма за кнопку и аккуратно выпрессуйте её.

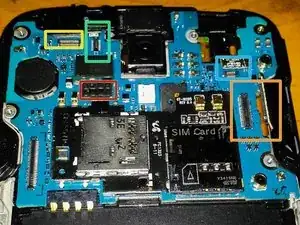

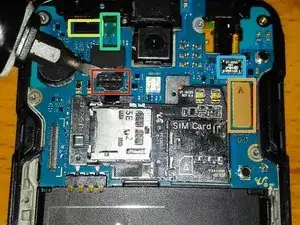

Отключите все разъёмы шлейфов.

Читатель SIM/SD

Цифровой сенсорный слой

Фронтальная камера

Датчик приближения

Модуль светодиодного индикатора/датчик RGB

Чёрная металлическая пластина удерживает фронтальную камеру и датчик приближения.

Подденьте её справа и снимите.

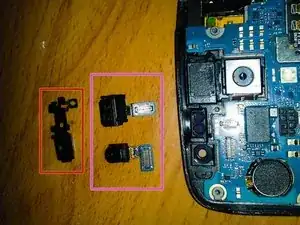

Снимите датчик приближения и фронтальную камеру.

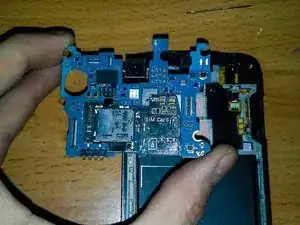

По одному краю, ОСТОРОЖНО подденьте материнскую плату и снимите её с телефона.

Не цепляйте и не заденьте оставшиеся гибкие шлейфы материнской платой при её извлечении.

Коснётесь материнской платы только за её края, чтобы избежать повреждения статическим разрядом. Это может вывести плату из строя.

Удаляйте это только если действительно собираетесь заменять! Снять и поставить обратно трудно.

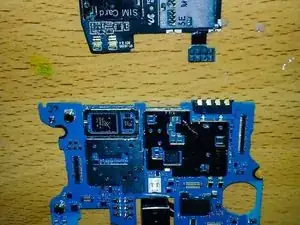

Считыватель SIM у меня сломался, но он прикреплён к модулю Micro-SD, поэтому приходится заменять весь блок целиком.

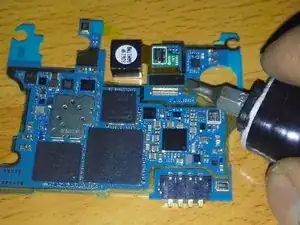

Переверните материнскую плату и отсоедините разъём гибкого кабеля.

Отложите материнскую плату в безопасное место до сборки телефона.

Этот компонент также удерживается скобой, снимите её так же, как предыдущую.

Снимите индикатор состояния LED/датчик RGB

Я повредил слушатель. Пойду на eBay за запасной!

Доказательство того, почему с гибкими кабелями нужно обращаться аккуратно.

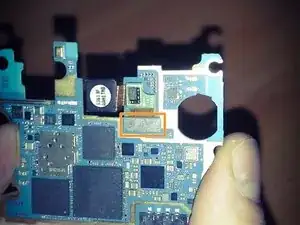

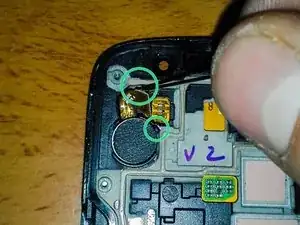

Рекомендую использовать два рычащих инструмента при отсоединении гибкого кабеля слушателя. Клей сильно держит кабель на телефоне. (оранжевым выделены места, где должен быть гибкий кабель)

Ищите доступный паз под гибким кабелем И вибратором. Под вибратором много клея.

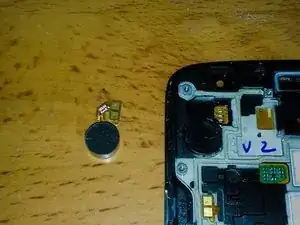

Снимите вибратор.

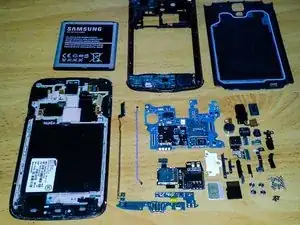

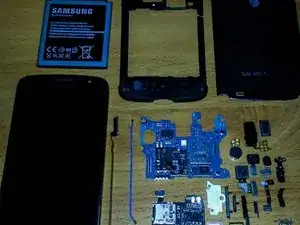

Дочерняя плата/порт USB/защита USB/разъём гибкого кабеля.

Антенна/считыватель SIM/SD/лоток SIM/карта Micro-SD.

Влагозащита USB/кнопки громкости/питания/винты и прочая фурнитура

Материнская плата

Фронтальная камера/датчик приближения/кронштейн

Индикатор состояния LED/модуль датчика RGB/кронштейн

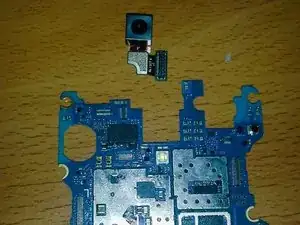

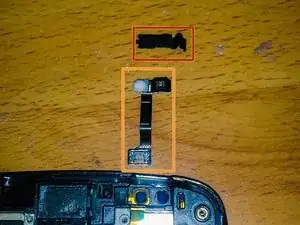

Основная камера/вибратор

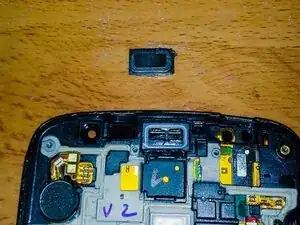

Разъём для наушников/говоритель
