Замена блока дисплея Samsung Galaxy S5

Вставьте ноготь или пластиковый инструмент для вскрытия в углубление слева от тыльной камеры.

Аккуратно отожмите и проверните гибкую заднюю крышку, чтобы снять её с задней панели телефона.

Вставьте ноготь или пластиковый инструмент для вскрытия в выемку в правом нижнем углу аккумулятора и поднимите вверх.

Снимите аккумулятор с телефона.

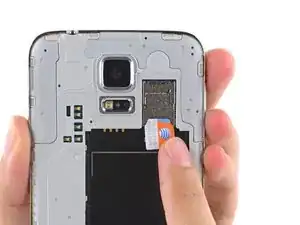

С помощью кончика пальца вытяните карту microSD прямо вниз из её слота.

Удалите карту microSD из телефона.

Повторите описанную выше процедуру, чтобы извлечь SIM-карту.

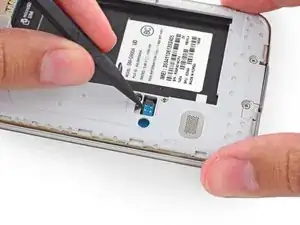

Используйте пластиковый инструмент для вскрытия, чтобы поддеть пластиковую панель с разъемами средней рамки.

Снимите панель разъемов с помощью пинцета.

Должно остаться достаточно клея, чтобы панель вновь приклеилась при сборке, в противном случае используйте небольшое количество двусторонней ленты.

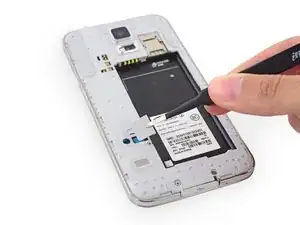

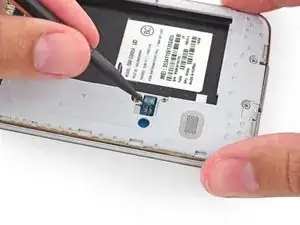

Используйте острый наконечник монтажной лопатки, чтобы поддеть разъем шлейфа кнопки «Домой» и поднять его прямо вверх из гнезда.

На следующих шагах вы будете использовать нагреватель iOpener, чтобы разогреть клей, фиксирующий блок дисплея к остальной части телефона. Это обеспечит более безопасное и простое снятие экрана. Для правильного использования iOpener следуйте нашему руководству по нагреву iOpener и обратите внимание на все предупреждения.

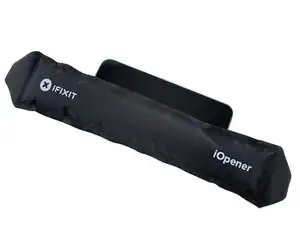

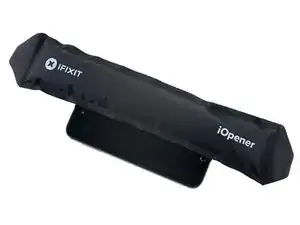

Поместите разогретый iOpener на левую сторону телефона на не менее чем 90 секунд.

Снова разогрейте iOpener и поместите его на правую половину телефона.

На следующих шагах вы будете использовать медиатор для отделения клея, фиксирующего переднее стекло. Поддёргивайте только там, где указано. Если вы почувствуете сопротивление, прекратите скольжение медиатора и снова примените тепло.

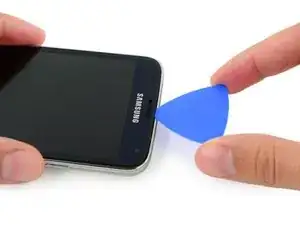

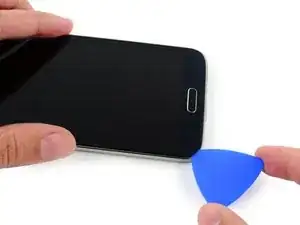

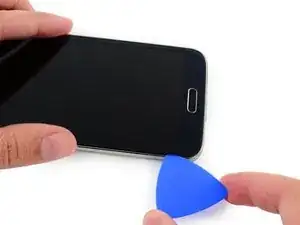

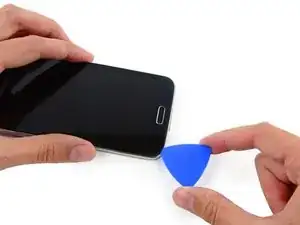

Вставьте край медиатора под правую нижнюю часть переднего стекла.

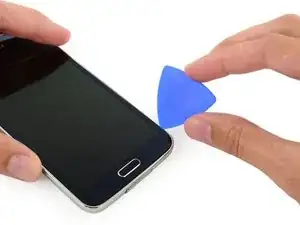

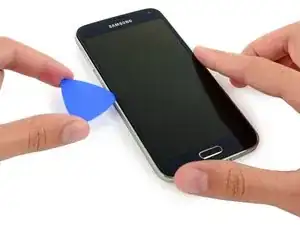

Проведите медиатором вверх вдоль правой стороны дисплея.

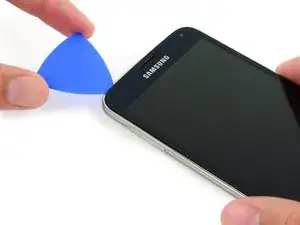

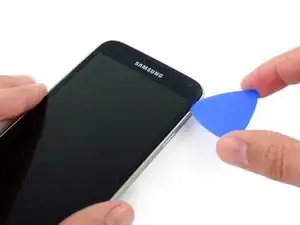

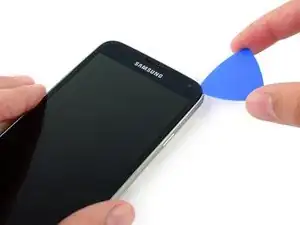

Осторожно проведите медиатор вокруг угла, остановившись перед решеткой динамика в верхней части телефона.

Клей, фиксирующий верхнюю часть телефона, представляет собой узкую полосу над слуховым динамиком. Ведите медиатор вдоль верхней части динамика, чтобы не повредить внутренние компоненты.

Проведите медиатором по верхней части телефонов, очень осторожно, **не** вставляя медиатор слишком глубоко.

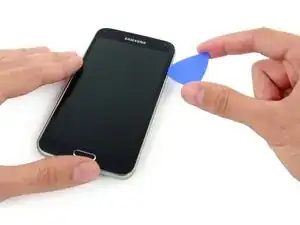

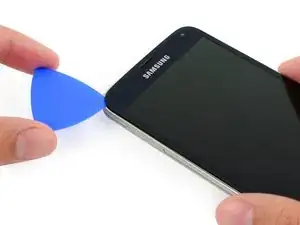

Осторожно проведите медиатором вокруг верхнего левого угла.

Если вы почувствуете сопротивление из‑за остывшего клея, снова приложите разогретый iOpener к левой стороне телефона.

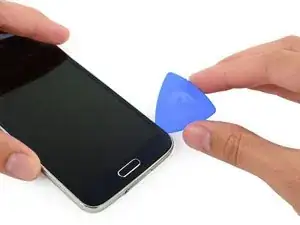

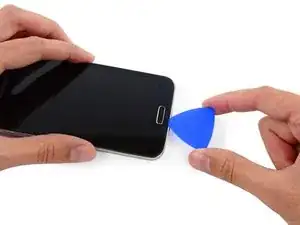

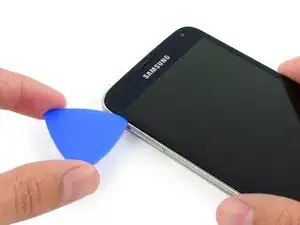

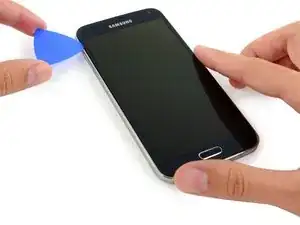

Проведите медиатором вниз по левой половине телефона, остановившись в нижнем левом углу.

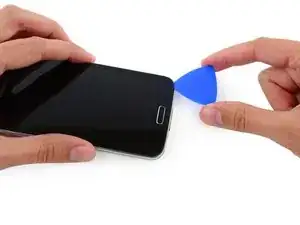

Проведите медиатором до самого нижнего левого угла телефона, убедившись, что он надежно зафиксирован.

На следующем шаге вы поместите iOpener над частью телефона с кнопкой «Домой», чтобы медиатор не выскользнул.

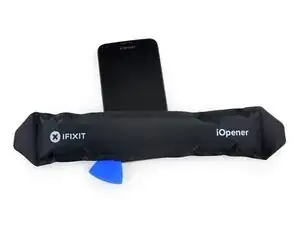

Поместите повторно разогретый iOpener над нижней частью сборки дисплея.

В этой части телефона находятся мелкие чувствительные компоненты, поэтому следует разогреть клей, чтобы его легче было отделить и не повредить устройство.

В нижней части телефона находятся шлейфы сенсорных кнопок и шлейф кнопки «Домой». Если вы вставите медиатор слишком глубоко, вы рискуете перерезать эти шлейфы.

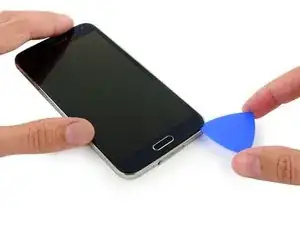

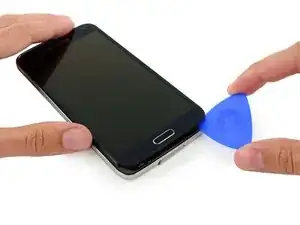

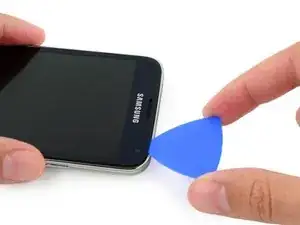

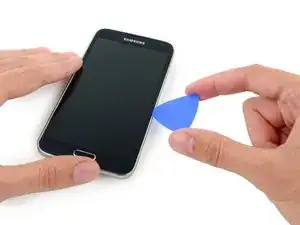

Проведите кончиком медиатора по нижнему краю дисплея, чтобы отделить оставшийся клей.

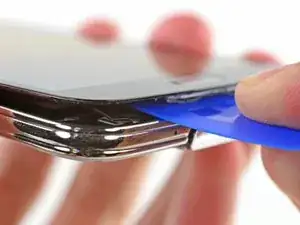

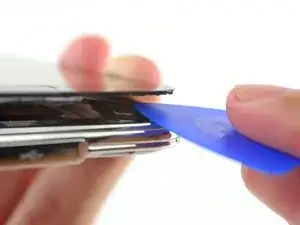

Поверните медиатор, чтобы оторвать стекло от телефона.

Если передняя панель не отделяется легко, возможно потребуется дополнительное прорезание клея.

Если передняя панель не отходит легко, возможно потребуется отделить клей на кабеле мягких кнопок.

Эти кабели тонкие и легко повреждаются, поэтому убедитесь, что вы лишь отрываете их от узла дисплея, а не разрезаете.

Вставьте медиатор для вскрытия под иконки мягких кнопок на дисплее и отодвиньте кабели кнопок вниз, от внутренней стороны передней панели.

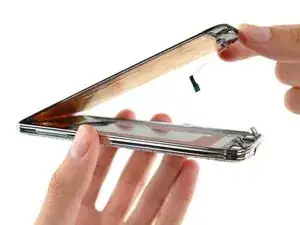

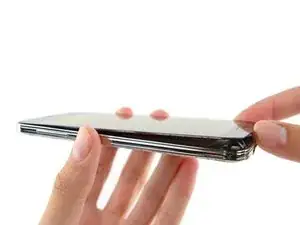

Слегка приподнимите, но не снимайте, конец узла дисплея с кнопкой «Home».

Не снимайте переднюю панель полностью. Она всё ещё подключена разъёмом.

Если вы собираетесь повторно использовать гибкий кабель кнопки «Home», будьте осторожны, чтобы не оторвать кабель от самой кнопки. Клей может привести к разрыву кабеля у кнопки. Кнопка при этом будет работать, но датчик отпечатка пальца — нет.

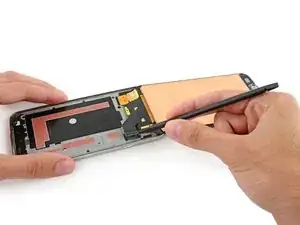

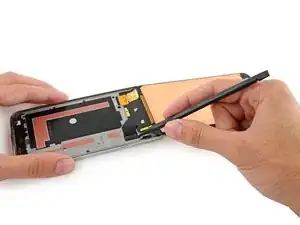

Используйте острый наконечник лопатки, чтобы поднять разъём кабеля узла передней панели строго вверх из гнезда на плате.

Безопасно снимите узел передней панели с телефона.

Если в комплекте с новым дисплеем не шла кнопка «Home», следуйте нашему руководству Сборка кнопки Home, чтобы перенести старую кнопку на новый дисплей или установить новую кнопку.
