Как добавить беспроводную зарядку к Samsung Galaxy S4 mini

Телефоны

Некоторые утверждают, что беспроводная зарядка — это всего лишь последний тренд, я бы сказал, что это способ оставаться открытым к технологическому развитию.

Много телефонов начинает предлагать варианты беспроводной зарядки, и хотя они становятся более доступными, все еще не хватает поддержки в сегменте устройств низкой и средней ценовой категории.

В этом руководстве показано, как реализовать беспроводную зарядку на Samsung Galaxy S4 mini, где зарядная панель остается скрытой под крышкой, при этом NFC, USB-порт и все другие элементы остаются свободными для использования.

Шаг 1

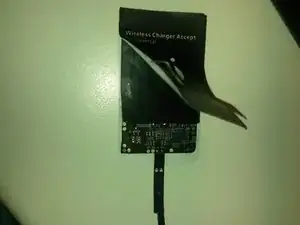

Разборка беспроводной зарядной панели для достижения минимальной толщины.

Внутри находится резиновая подложка, чтобы предотвратить чрезмерное выделение тепла через заднюю часть зарядной панели, удалите ее.

Шаг 2

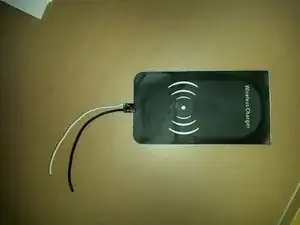

Припаяйте тонкие гибкие провода к + и - на беспроводной зарядной панели.

Шаг 3

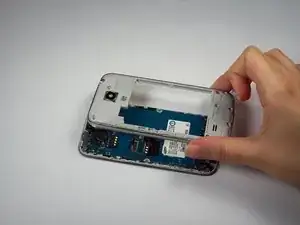

Начните с использования руководства по замене USB-платы, шаги 1 - 8, чтобы получить доступ к USB-плате.

Шаг 4

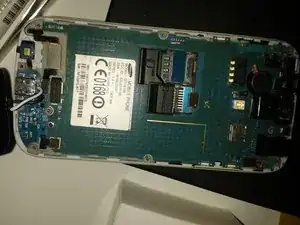

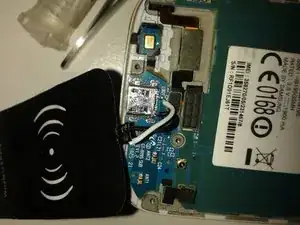

Припаяйте соединение беспроводной зарядной панели + к CN2 на USB-порту и - к земле на USB-порту, любой участок внешней металлической поверхности должен подойти.

Шаг 5

Используйте небольшую надфиль, чтобы сделать место для проводов на задней рамке чуть ниже, где находится аккумулятор.

Шаг 6

Используя руководство по замене USB-платы, выполните шаги 3 - 8 в обратном порядке, чтобы установить заднюю крышку, убедившись, что провода зарядной панели проходят через готовые отверстия.

Шаг 7

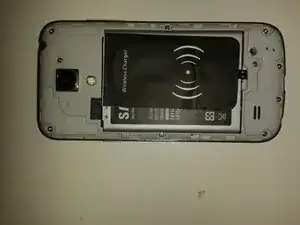

Установите беспроводную зарядную панель немного смещенной от центра, чтобы сохранить работоспособность NFC, который реализован в аккумуляторе.

Шаг 8

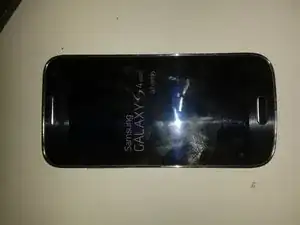

Samsung Galaxy S4 mini запускается после установки беспроводной зарядной панели.

Заключение

Хотя можно было бы подумать, что припаяние зарядной катушки к контактам
