Замена материнской платы Samsung Epic 4G Touch

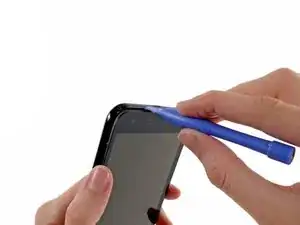

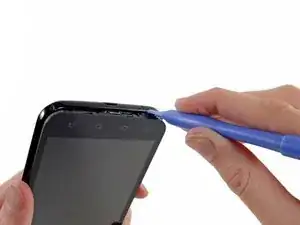

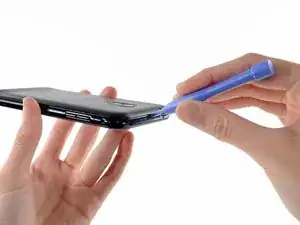

Вставьте пластиковый инструмент для вскрытия или ноготь в зазор рядом с левой стороной разъема для наушников.

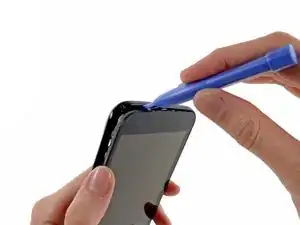

Подденьте инструментом вниз, чтобы отжать заднюю крышку от фиксаторов, крепящих её к средней рамке.

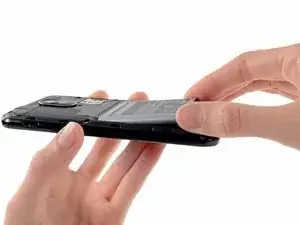

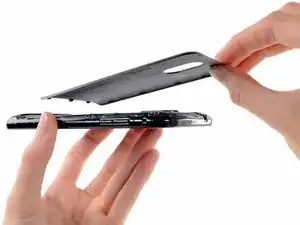

Поднимите и снимите заднюю крышку.

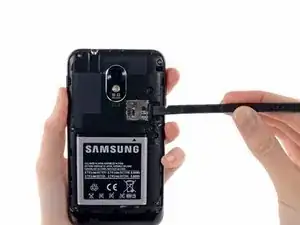

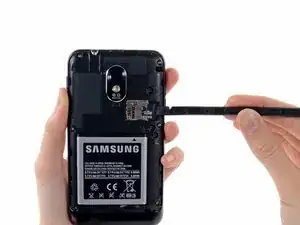

Используйте плоский конец лопатки или ноготь, чтобы чуть глубже нажать microSD-карту в слот до щелчка.

После щелчка отпустите карту — она выскочит из слота.

При сборке вставьте microSD-карту в слот до щелчка.

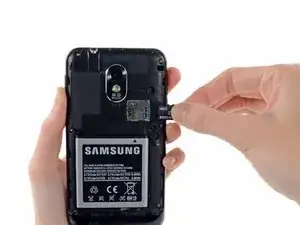

Оттяните microSD-карту от слота.

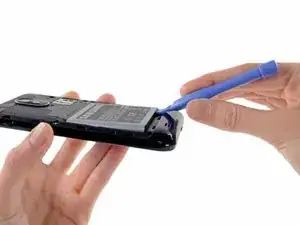

Зацепите пластиковый инструмент для вскрытия в щель между аккумулятором и средней рамкой, расположенную в нижнем левом углу.

Надавите инструментом вниз, чтобы приподнять аккумулятор из посадочного места.

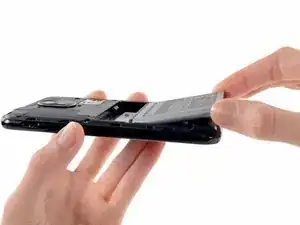

Поднимите и выньте аккумулятор из средней рамки.

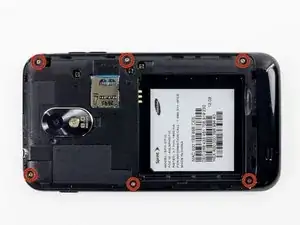

Удалите шесть винтов Phillips #00 длиной 4,0 мм, удерживающих среднюю рамку к сборке передней панели.

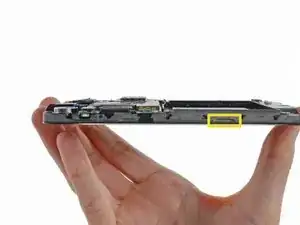

Если не поддевать в правильных местах, снять среднюю рамку будет трудно. Этот кадр сборки дисплея, лицевой стороной вниз, поможет вам их найти.

Первая точка для поддевания — выемка слева от порта micro-USB.

Вторая точка для поддевания — выемка справа от порта micro-USB, ближе к углу телефона.

Последняя точка расположена примерно в двух дюймах справа от качельки регулировки громкости, в сторону угла телефона. Дополнительная точка находится немного правее кнопки громкости, если она потребуется.

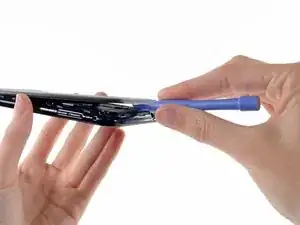

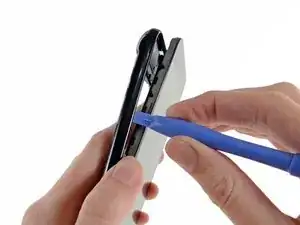

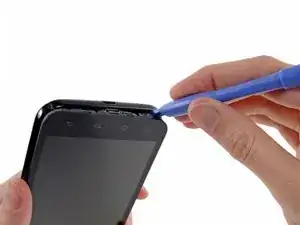

Вставьте пластиковый инструмент немного левее порта micro-USB и подденьте между средней рамкой и дисплеем, чтобы открыть зазор.

Зацепите пластиковый инструмент немного правее порта micro-USB и подденьте между средней рамкой и дисплеем, чтобы расширить зазор.

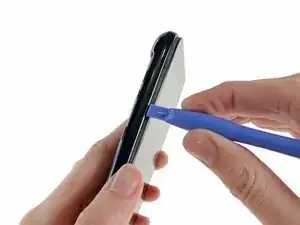

Подденьте снова примерно в двух дюймах правее качелек регулировки громкости между средней рамкой и сборкой передней панели.

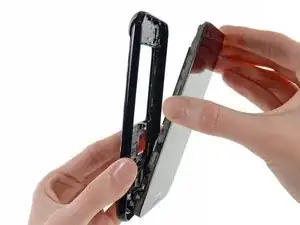

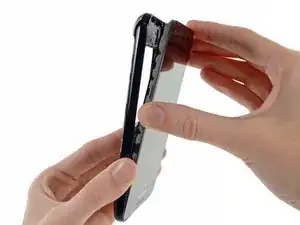

Вытащите конец передней панели с разъемом micro-USB от средней рамки и поднимите вверх, чтобы полностью освободить её.

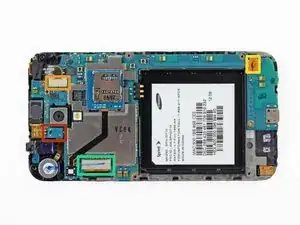

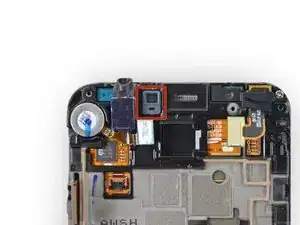

Разъем кабеля сборки разъема для наушников/вибратора

Разъем кабеля фронтальной камеры

Разъем кабеля дигитайзера

Разъем кабеля дисплея

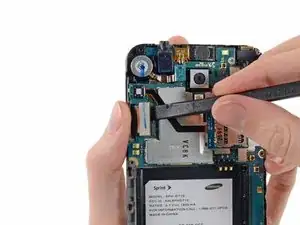

Используйте плоский конец лопатки, чтобы отсоединить кабель сборки разъема для наушников/вибратора.

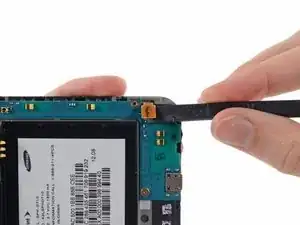

Используйте плоский конец лопатки, чтобы отсоединить разъем кабеля фронтальной камеры.

Осторожно отсоедините кабель дисплея дигитайзера.

Используйте лопатка, чтобы отсоединить разъем кабеля дисплея.

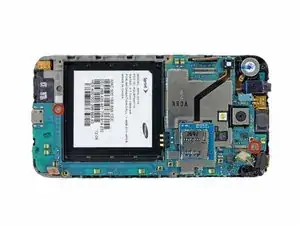

Удалите два винта Phillips #00 длиной 3 мм.

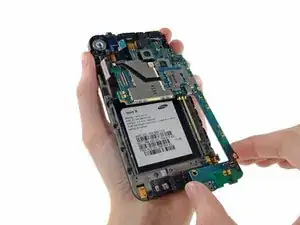

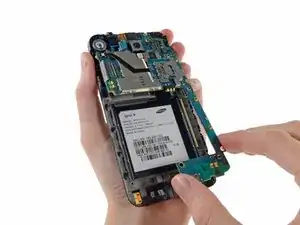

Поднимите конец материнской платы с разъемом micro-USB от сборки дисплея и потяните её вниз.

Следите, чтобы материнская плата не зацепилась за какие-либо кабели при её извлечении.

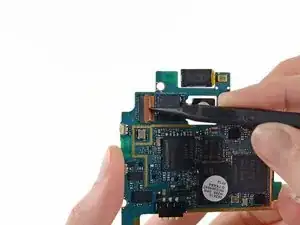

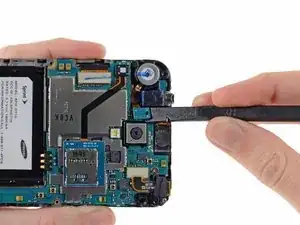

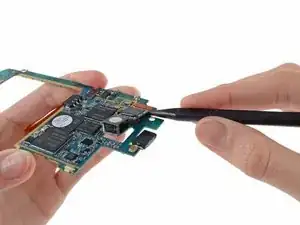

Используйте заостренный конец лопатки, чтобы перевернуть язычок на ZIF-разъеме задней камеры.

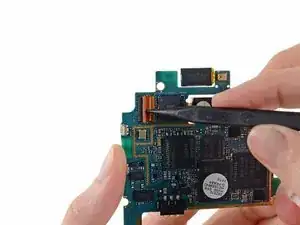

Подденьте лопаткой под кабель задней камеры, чтобы освободить его от клея.

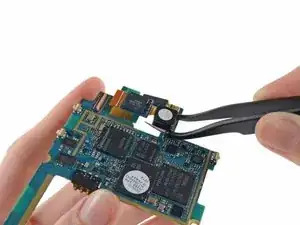

Снимите заднюю камеру с материнской платы.

Крышка микрофона устанавливается в выемку и надевается на небольшой штифт в сборке дисплея — убедитесь, что она плотно села, прежде чем закрывать устройство.

Проследите, чтобы крышка микрофона оставалась в своём гнезде в сборке дисплея.

Когда вы снимали материнскую плату, крышка микрофона могла остаться приклеенной к самому микрофону. Верните её в выемку в сборке дисплея, чтобы не потерять.
