Замена сенсорного экрана Samsung Epic 4G

Проведите ногтем вдоль края устройства и оттяните пластиковую заднюю крышку.

При отделении пластиковой крышки от устройства вы услышите щелчок — это сигнал, что крышка отделилась.

После слышимого щелчка аккуратно снимите пластиковую заднюю крышку, потянув её.

Извлеките аккумулятор, приподняв его край и потянув вверх.

Найдите карту памяти в верхнем правом углу устройства.

Аккуратно извлеките карту памяти из её держателя, сдвинув её пальцами.

Снимите семь винтов с задней части телефона с помощью отвертки Phillips #000.

Отделите заднюю крышку от серебристой рамки вокруг телефона, поддев между ними нейлоновой лопаткой.

При отделении этих компонентов большинство кнопок (включая кнопку питания) выпадут.

Если кнопка питания не выпала на предыдущем шаге, извлеките её пинцетом.

На этом этапе вы можете заменить кнопку питания на новую от производителя.

Снимите белый кабель вдоль правой стороны устройства (рядом с отделением аккумулятора) с помощью нейлоновой лопатки.

Вытащите оба конца белого кабеля. Они легко отщёлкиваются без больших усилий.

Не вырывайте белые кабели из устройства.

Отверткой Tri-Point Y0 отвинтите винт, фиксирующий антенную сборку.

Осторожно выведите антенную сборку из устройства, отщёлкнув её пальцами.

Поддев нейлоновой лопаткой, аккуратно отсоедините гибкий кабель в верхней части телефона.

Повторите этот шаг для большего гибкого кабеля слева от меньшего.

Поднимите и извлеките материнскую плату из устройства.

Разъём USB расположен в верхней части материнской платы. На этом этапе замените разъём на новый от производителя.

Снимите и замените объектив камеры на новый от производителя.

Снимите белую наклейку-этикетку.

Отвинтите четыре винта на левой стороне устройства маленькой крестовой отверткой.

Два винта находятся за белой наклейкой, и два — прямо над ней.

Поддев нейлоновой лопаткой, приподнимите и ослабьте металлическую серебристую рамку по периметру телефона.

Осторожно снимите серую среднюю пластину с помощью лопатки.

Особо аккуратно: не повредите QWERTY-клавиатуру, расположенную непосредственно за средней пластиной. Не раздвигайте телефон в этот момент.

Средняя пластина должна быть полностью отделена от клавиатуры и извлечена из устройства.

На этом этапе вы можете удалить оригинальную QWERTY-клавиатуру и установить замену. Установка выполняется в обратном порядке.

Снимите четыре винта Phillips #00 с корпуса клавиатуры.

Осторожно снимите корпус клавиатуры, избегая повреждения гибкого кабеля.

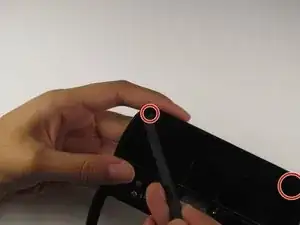

Снимите две чёрные заглушки винтов с помощью лопатки.

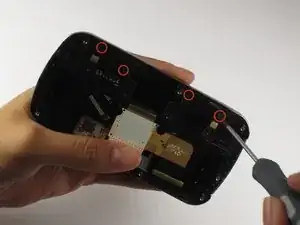

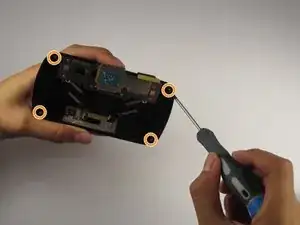

Осторожно отвинтите четыре угловых винта крестовой отверткой.

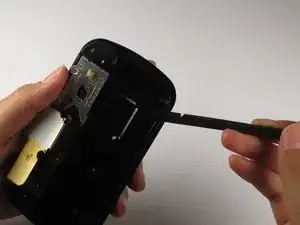

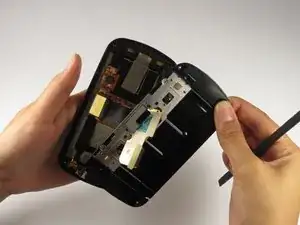

Поддев плоской кромкой лопатки, снимите механизм слайдера.

Будьте осторожны, не вставляйте лопатку слишком глубоко, чтобы не повредить телефон.

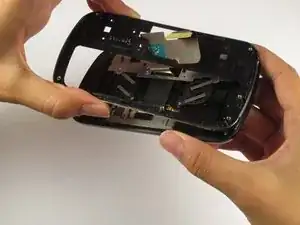

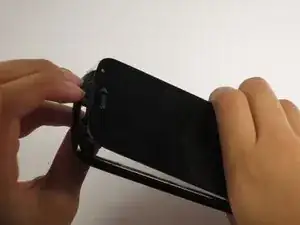

Осторожно отделите механизм слайдера, избегая гибкого кабеля.

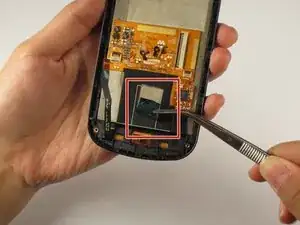

Осторожно снимите всю синюю липкую ленту с помощью пинцета.

Отщёлкните и вытяните большую часть гибкого кабеля.

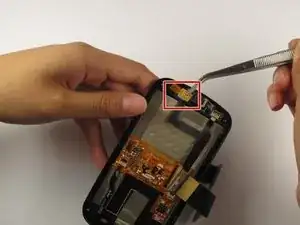

Снимите фронтальную камеру пинцетом.

Осторожно вытяните меньшую часть гибкого кабеля с помощью пинцета.

Выдавите последнюю часть гибкого кабеля плоской кромкой лопатки.

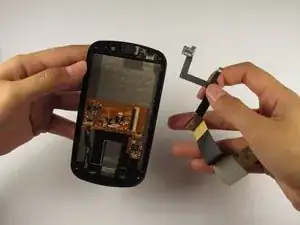

Полностью удалите гибкий кабель.

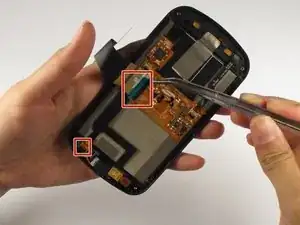

Вытащите гибкий шлейф сенсора касания пинцетом.

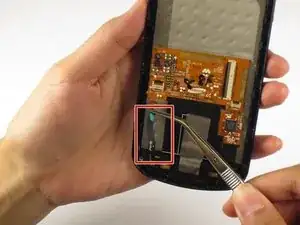

Отогните полосу белой ленты пинцетом.

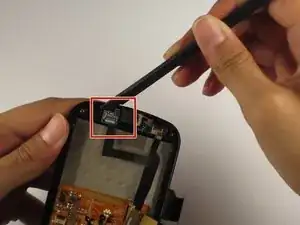

Выдушите узел динамика лопаткой.

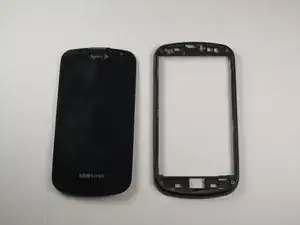

Аккуратно разъедините рамку и экран.

Теперь вы можете заменить ЖК-экран.
