Замена передней панели Samsung Epic 4G Touch

Вставьте инструмент для открытия из пластика или ноготь в зазор рядом с левой стороной разъёма для наушников.

Подденьте инструментом вниз, чтобы отщелкнуть заднюю крышку от её защёлок, фиксирующих её к средней рамке.

Поднимите и снимите заднюю крышку.

Используйте плоский конец лопатки или ноготь, чтобы слегка надавить на карту microSD глубже в её слот до щелчка.

После щелчка отпустите карту — она выскочит из слота.

При сборке вставьте карту microSD в слот до щелчка, чтобы зафиксировать её.

Оттяните карту microSD от её слота.

Заденьте пластиковый инструмент для открытия в щель между батареей и средней рамкой, расположенную ближе к нижнему левому углу.

Нажмите инструментом вниз, чтобы поддеть батарею и приподнять её из посадочного места.

Поднимите и извлеките батарею из средней рамки.

Снимите шесть винтов Phillips #00 длиной 4.0 мм, фиксирующих среднюю рамку к передней панели.

Если вы не поддевать в правильных точках, вам будет сложно снять среднюю рамку. Этот снимок узла дисплея лицевой стороной вниз поможет найти их.

Первая точка для поддевания — выемка слева от разъёма micro-USB.

Вторая точка для поддевания — выемка справа от разъёма micro-USB, рядом с углом телефона.

Последняя точка расположена примерно в двух дюймах правее переключателя регулировки громкости, в сторону угла телефона. Дополнительная точка расположена чуть правее кнопки громкости, если потребуется.

Вставьте пластиковый инструмент чуть левее разъёма micro-USB и подденьте между средней рамкой и дисплеем, чтобы открыть зазор.

Заденьте пластиковый инструмент чуть правее разъёма micro-USB и подденьте между средней рамкой и дисплеем, чтобы расширить зазор.

Подденьте снова примерно в двух дюймах правее переключателей громкости между средней рамкой и передней панелью.

Оттяните микро-USB конец передней панели от средней рамки и поднимите вверх, чтобы полностью освободить её.

Разъём кабеля блока разъёма наушников/вибратора

Разъём кабеля фронтальной камеры

Разъём кабеля дигитайзера

Разъём кабеля дисплея

Используйте плоский конец лопатки, чтобы отсоединить кабель блока разъёма наушников/вибратора.

Используйте плоский конец лопатки, чтобы отсоединить разъём кабеля фронтальной камеры.

Осторожно отсоедините кабель дигитайзера дисплея.

Используйте лопатку, чтобы отсоединить разъём кабеля дисплея.

Снимите два винта Phillips #00 длиной 3 мм.

Поднимите микро-USB конец материнской платы от сборки дисплея и оттяните её вниз.

Следите, чтобы материнская плата не зацепилась за какие-либо кабели при её извлечении.

Крышка микрофона устанавливается в выемку и на маленький штырёк в сборке дисплея — убедитесь, что она плотно посажена перед закрытием устройства.

Убедитесь, что крышка микрофона осталась в своём пазе на сборке дисплея.

При снятии материнской платы крышка микрофона могла остаться на самом микрофоне. Верните её в выемку на сборке дисплея, чтобы не потерять её.

Снимите винт Phillips #00 длиной 2.3 мм, фиксирующий кронштейн фронтальной камеры к сборке дисплея.

Снимите кронштейн фронтальной камеры с узла дисплея.

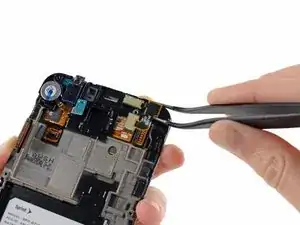

Используя пинцет или пальцы, снимите узел фронтальной камеры/динамика разговорного типа.

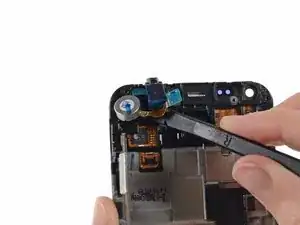

Вставьте заострённый конец лопатки в зазор в углу средней рамки, чтобы освободить вибратор от клея.

Не вытаскивайте вибратор полностью, он всё ещё прикреплён к сборке гнезда для наушников/вибратора и может быть вынут только вместе с остальной частью блока.

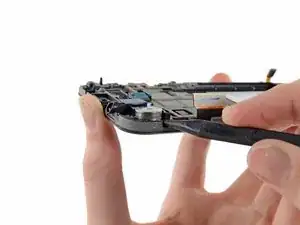

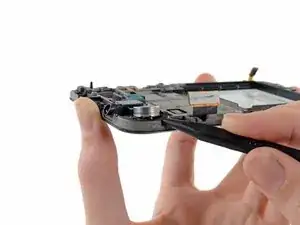

Используйте плоский конец лопатки, чтобы оторвать гнездо для наушников от клея, удерживающего его на средней рамке.

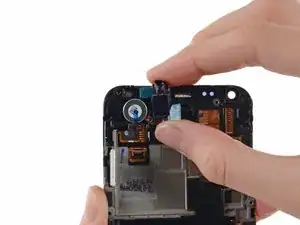

Снимите сборку гнезда для наушников/вибратора с узла дисплея.

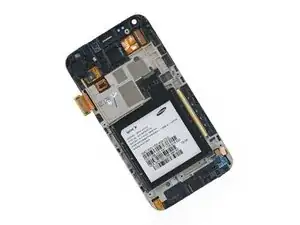

Остаётся сборка передней панели.
