Замена узла дисплея Samsung Exhibit II 4G

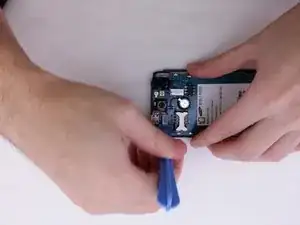

Вставьте пластиковый инструмент для вскрытия под заднюю крышку.

Надавите на инструмент и выполните движение вниз, чтобы защёлкнуть заднюю крышку.

Вставьте пластиковый инструмент для вскрытия под аккумулятор.

Подденьте и извлеките аккумулятор.

Вставьте пластиковый инструмент для вскрытия под верхнюю крышку.

Поднимите верхнюю крышку вверх, чтобы снять её с телефона.

Снимите верхнюю крышку.

Удалите четыре винта Phillips #000 длиной 3.8 мм, фиксирующие верхнюю крышку к задней сборке.

Два винта спереди и два винта сзади.

Вставьте пластиковый инструмент для вскрытия под верхнюю крышку.

Сдвиньте верхнюю крышку рукой в сторону от телефона.

Удалите четыре винта Phillips #000 длиной 3.8 мм, фиксирующие заднюю сборку к телефону.

Вставьте пластиковый инструмент для вскрытия между задней сборкой и телефоном.

Подденьте заднюю сборку и оторвите её от телефона.

Продолжайте поддевать по краю задней сборки пластиковым инструментом для вскрытия.

Оттяните заднюю панель сборки от основного корпуса.

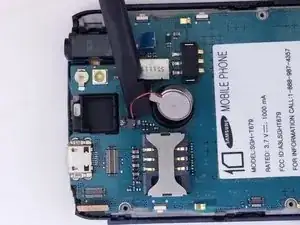

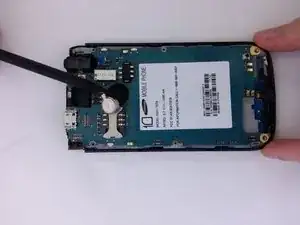

Вставьте заострённый конец лопатки в зазор в круглой рамке корпуса.

Используя лопаточку, оторвите вибромотор от клея и извлеките его.

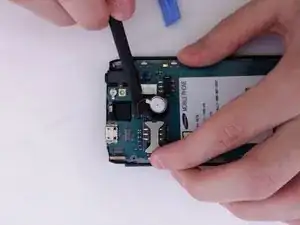

Используйте плоский конец лопатки, чтобы отсоединить кабель вибромотора от материнской платы.

Используйте плоский конец лопатки, чтобы отсоединить кабель модуля камеры.

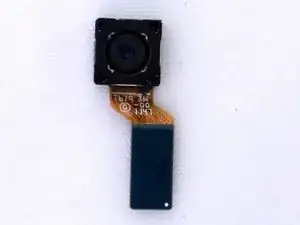

Извлеките камеру из квадратного корпуса.

Вставьте лопаточку под каждый угловой шлейф и приподнимите их в сторону.

Будьте осторожны при подъёме шлейфов.

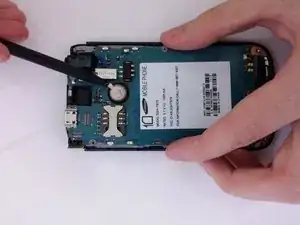

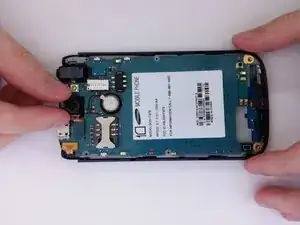

Вставьте пластиковый инструмент для поддёма в зазор между материнской платой и основанием телефона.

Аккуратно приподнимите материнскую плату.

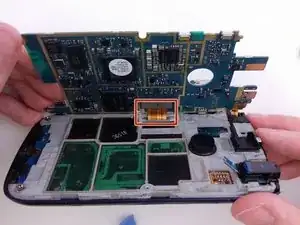

Следите, чтобы не повредить шлейф, который всё ещё подключён в нижней части материнской платы.

С помощью лопатки отожмите разъём из гнезда на материнской плате.

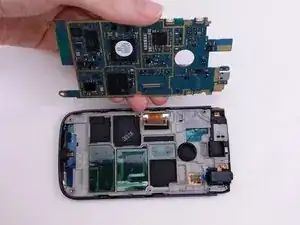

Поднимите материнскую плату из корпуса.

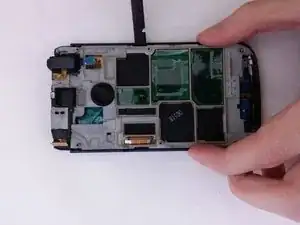

Вставьте плоский конец лопатки между опорной панелью и передней сборкой.

С помощью лопатки подденьте, чтобы создать отверстие для вставки пластикового инструмента для вскрытия.

Вставьте пластиковый инструмент для вскрытия в образовавшийся зазор.

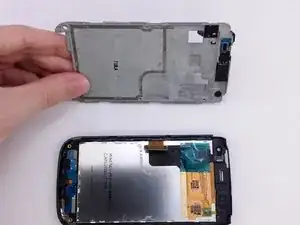

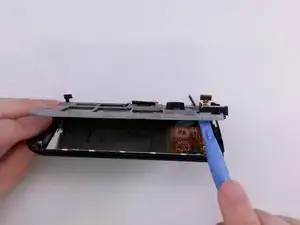

Используйте пластиковый инструмент для вскрытия, чтобы поддеть по краю опорной панели и освободить её от передней сборки.

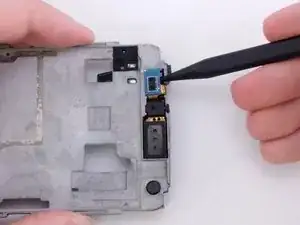

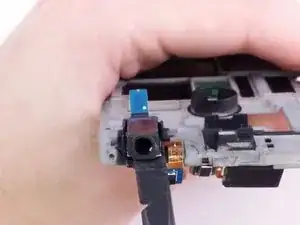

Вставьте заострённый конец лопатки в зазор.

Поднимите лопаточку от опорной пластины, чтобы извлечь компонент разъёма для наушников.

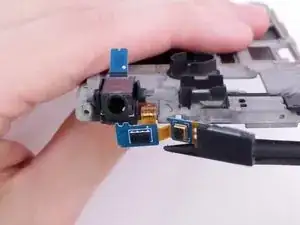

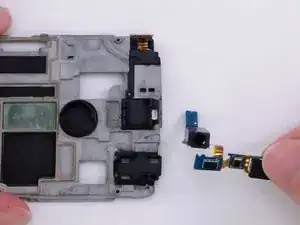

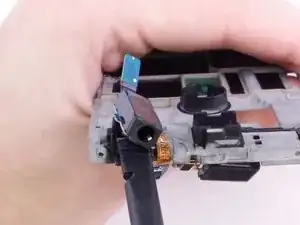

Используйте плоский конец лопатки, чтобы извлечь компонент разъёма для наушников из прямоугольного корпуса.

Поместите плоский конец лопатки между компонентом и рамой.

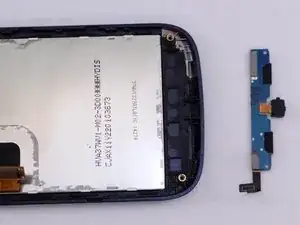

Используйте лопаточку, чтобы приподнять компонент и снять его с рамы.

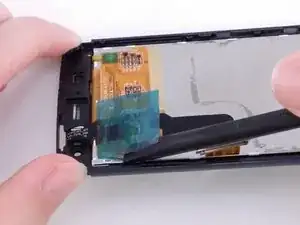

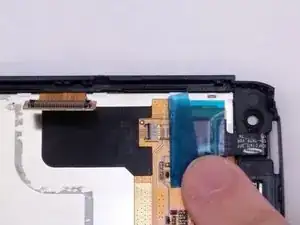

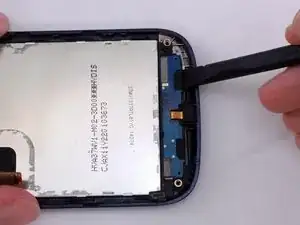

Вставьте лопаточку между синей плёнкой и задней частью ЖК-экрана.

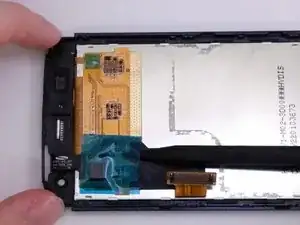

С помощью лопатки оторвите синюю плёнку от ЖК-экрана.

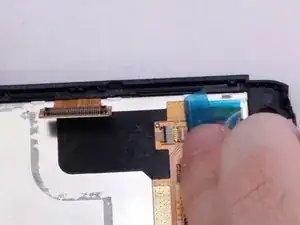

Обратите внимание: шлейф проходит под коричневым квадратным компонентом.

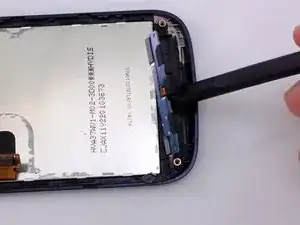

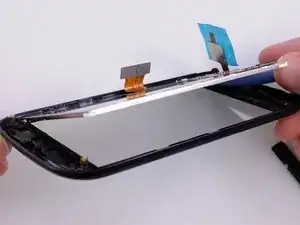

Вставьте пластиковый инструмент для вскрытия между ЖК-дисплеем и сенсорным стеклом.

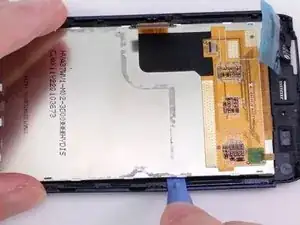

Используйте пластиковый инструмент для вскрытия, чтобы поддеть и приподнять ЖК-дисплей от стекла сенсора.

Клей по краю ЖК-дисплея.

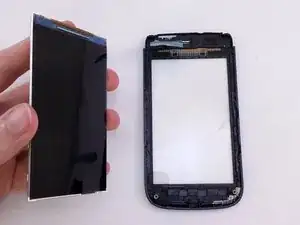

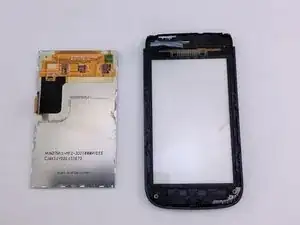

Отожмите ЖК-дисплей и отведите его от сенсорного стекла.
