Замена разъёма для наушников/вибромотора Samsung Epic 4G Touch

Вставьте пластиковый инструмент для открывания или ноготь в отверстие рядом с левой стороной разъёма для наушников.

Подденьте инструментом вниз, чтобы отщелкнуть заднюю крышку от защёлок, фиксирующих её к средней рамке.

Поднимите и снимите заднюю крышку.

Используйте плоский конец лопатки или ноготь, чтобы слегка утопить карту microSD в её слот до щелчка.

После щелчка отпустите карту — она выйдет из слота.

При сборке вставьте карту microSD в слот до щелчка, фиксирующего её на месте.

Оттяните карту microSD от её слота.

Вставьте пластиковый инструмент в щель между батареей и средней рамкой, расположенную внизу слева.

Нажмите пластиковым инструментом вниз, чтобы поддеть батарею и приподнять её из посадочного места.

Поднимите и снимите батарею с средней рамки.

Удалите шесть винтов Phillips #00 длиной 4,0 мм, фиксирующих среднюю рамку с передней панелью.

Если вы не поддёте среднюю рамку в правильных точках, её может быть сложно снять. Этот снимок сборки дисплея с лицевой стороной стекла вниз поможет вам найти точки вставки.

Первая точка вставки — вдавление слева от порта micro-USB.

Вторая точка вставки — вдавление справа от порта micro-USB рядом с углом телефона.

Последняя точка вставки находится примерно в двух дюймах справа от переключателя регулировки громкости, в сторону угла телефона. Дополнительная точка вставки располагается немного правее кнопки громкости, если она потребуется.

Вставьте пластиковый инструмент чуть левее порта micro-USB и подденьте между средней рамкой и дисплеем, чтобы открыть зазор.

Вставьте пластиковый инструмент чуть правее порта micro-USB и подденьте между средней рамкой и дисплеем, чтобы расширить зазор.

Подденьте снова примерно в двух дюймах правее переключателей регулировки громкости между средней рамкой и передней панелью.

Вытащите конец передней панели с разъёмом micro-USB от средней рамки и отведите его в сторону, затем поднимите, чтобы полностью освободить панель.

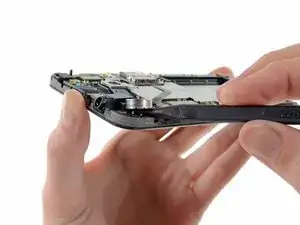

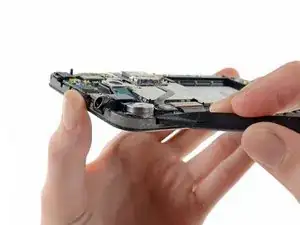

Вставьте острый конец лопатки в щель в углу средней рамки, чтобы освободить вибромотор от клея.

Не вытаскивайте вибромотор полностью — он всё ещё прикреплён к узлу разъёма для наушников/вибромотора и может быть извлечён только вместе с ним.

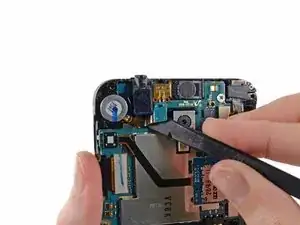

Используйте плоский конец лопатки, чтобы отжать разъём для наушников от клея, фиксирующего его к средней рамке.

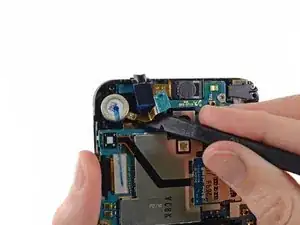

Снимите узел разъёма для наушников/вибромотора с сборки дисплея.
