Замена динамика Samsung Exhibit II 4G
Используйте это руководство для замены неисправного динамика.
Шаг 1
Вставьте пластиковый инструмент для раскрытия под заднюю крышку.
Надавите на инструмент и выполните движение вниз, чтобы отщёлкнуть заднюю крышку.
Шаг 2
Вставьте пластиковый инструмент для раскрытия под аккумулятор.
Подденьте аккумулятор и выньте его.
Шаг 3
Вставьте пластиковый инструмент для раскрытия под верхнюю панель.
Поднимите верхнюю панель вверх, чтобы снять её с телефона.
Шаг 4
Снимите верхнюю панель.
Шаг 5
Выверните четыре винта Phillips #000 длиной 3.8 мм, фиксирующие верхнюю панель к задней сборке.
Два винта сверху и два винта сзади.
Шаг 6
Вставьте пластиковый инструмент для раскрытия под верхнюю панель.
Сдвиньте верхнюю панель от телефона вручную.
Шаг 7
Выверните четыре винта Phillips #000 длиной 3.8 мм, крепящие заднюю сборку к телефону.
Шаг 8
Вставьте пластиковый инструмент для раскрытия между задней сборкой и телефоном.
Подденьте заднюю сборку и отодвиньте её от телефона.
Шаг 9
Продолжайте поддевать по краю задней сборки пластиковым инструментом.
Шаг 10
Оттяните сборку задней панели от основного корпуса.
Шаг 11

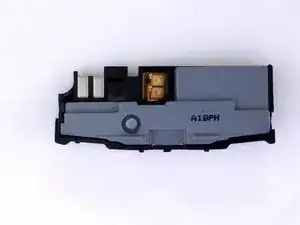

Разместите сборку задней панели так, чтобы внутренний модуль динамика был направлен вверх.

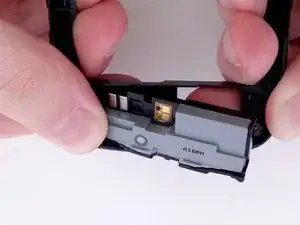

Указательными пальцами и большими пальцами захватите заднюю панель рядом с динамиком.
Поверните ладони внутрь, чтобы оказать давление на указательные пальцы.
Динамик легко выдёргивается наружу.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
