Замена ЖК-экрана Palm Treo 650

Разместите телефон экраном вниз.

Извлеките стилус, расположенный на задней панели телефона.

Удерживайте кнопку посередине задней панели телефона, чтобы снять крышку батарейного отсека.

Сдвиньте крышку вниз, чтобы снять её, и отложите в сторону.

Поднимите край аккумулятора, разъединяя контакты, и выньте его, как показано на фото.

Снимите круглое резиновое покрытие, чтобы открыть винт, который будет удалён на следующем шаге.

Удалите шесть винтов длиной 6,9 мм, как показано на фото, используя отвертку Torx T5.

Удалите один винт длиной 9,8 мм рядом с антенной на задней панели, используя крестовую отвертку Phillips #00.

Оттяните антенну наружу, чтобы извлечь её из корпуса телефона.

Подденьте заднюю крышку с помощью инструмента для вскрытия iFixit.

Несколько маленьких защёлок внутри крепят заднюю крышку.

Отсоедините ленточный кабель перед снятием материнской платы.

Отщёлкните серую защёлку.

Вытащите оранжевый ленточный кабель.

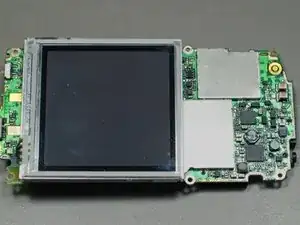

Снимите материнскую плату.

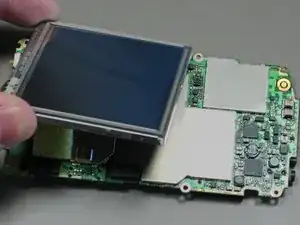

Поднимите ЖК-экран, чтобы получить доступ к ленточному шлейфу, соединяющему его с материнской платой.

Поднимайте экран только настолько, чтобы получить доступ к ленточному кабелю.

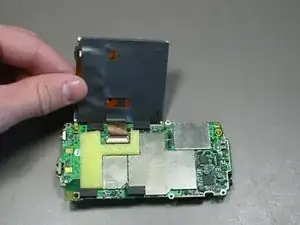

Отщёлкните серую защёлку.

Вытащите оранжевый ленточный шлейф.

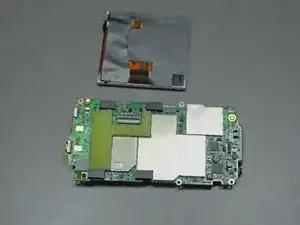

Снимите ЖК-экран.
