Замена клавиатуры Palm Treo 680

Снимите крышку батарейного отсека, нажав на небольшую прямоугольную кнопку на задней стороне телефона.

Извлеките аккумулятор, потянув его на себя.

Извлеките стилус, чтобы получить доступ к винту.

Удалите верхний левый винт длиной 27 мм с помощью отвертки Torx T6.

С помощью лопатки снимите резиновую прямоугольную заглушку, расположенную в верхнем правом углу задней части.

Удалите винт длиной 27 мм с помощью отвертки Torx T6.

Если этот винт закрыт красной наклейкой Palm, проколите её, чтобы получить доступ к винту.

Удалите оставшиеся два винта длиной 27 мм снизу с помощью отвертки T6.

Поверните телефон так, чтобы экран был обращён вправо.

Используйте лопатку, чтобы аккуратно отделить заднюю панель от передней панели и получить доступ к компонентам внутри телефона.

Отделите панели с левой стороны устройства, как показано на изображении.

На правой стороне находятся оранжевые шлейфы, которые легко повредить.

Подвигайте тонкую металлическую пластину вверх, пока она не отсоединится от материнской платы.

НЕ сгибайте и не мните эту металлическую пластину. При повторной сборке будет ОЧЕНЬ ТРУДНО, ЕСЛИ НЕ НЕВОЗМОЖНО, вернуть её на место, если вы её согнёте или помнёте.

Найдите оранжевый шлейф, который соединяет экран с материнской платой.

С помощью пинцета снимите небольшой кусочек лентой над разъёмом оранжевого шлейфа.

Подведите лопатку между оранжевым шлейфом и чёрным разъёмом. Поднимите чёрный разъём вверх, чтобы освободить оранжевый шлейф.

С помощью лопатки оттяните оранжевый шлейф от разъёма, чтобы убедиться, что провод полностью отключён.

Аккуратно переверните телефон так, чтобы экран был вверх.

Найдите другой оранжевый шлейф, который соединяет материнскую плату с передней панелью.

Подведите лопатку между оранжевым шлейфом и бежевым разъёмом. Поднимите бежевый разъём вверх, чтобы освободить оранжевый шлейф.

Отделите материнскую плату от передней панели Palm Treo.

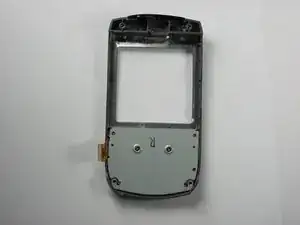

Найдите обратную сторону передней панели Treo.

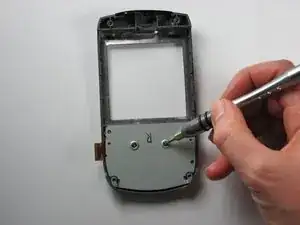

Удалите два винта с помощью отвертки Torx T6.

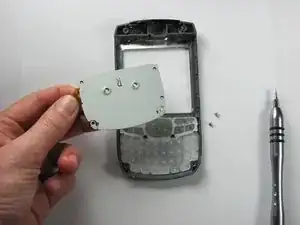

Снимите пластиковую заднюю панель, чтобы получить доступ к резиновым клавишам клавиатуры.

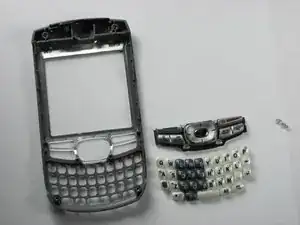

Нажмите на клавиши и функциональную панель спереди Treo. Они должны просто выскочить.
