Замена микрофона Palm Treo 650
В этом руководстве показано, как правильно снять и заменить микрофон Palm Treo 650. Микрофон может потребоваться снять, если собеседник не слышит Ваш голос во время телефонного разговора.
Начинайте ремонт только после отключения телефона от источника питания и его выключения.
Шаг 1
Разместите телефон экраном вниз.

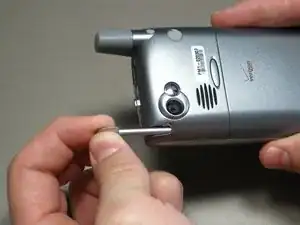

Извлеките стилус, находящийся на задней панели телефона.
Шаг 2

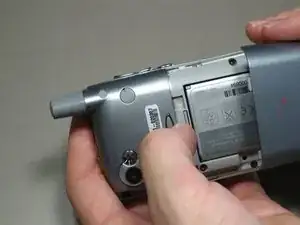

Удерживайте кнопку в середине задней панели телефона, чтобы снять крышку батареи.
Сдвиньте крышку вниз и снимите её, отложите крышку в сторону.
Шаг 3

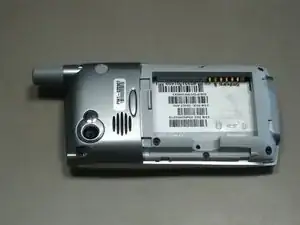

Поднимите край батареи, разомкнув контактные соединения, и вытяните её, как показано на фото.
Шаг 4
Снимите круглую резиновую заглушку, чтобы оголить винт, который будет удалён на следующем шаге.
Шаг 5

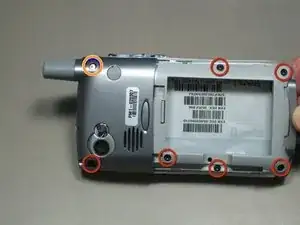

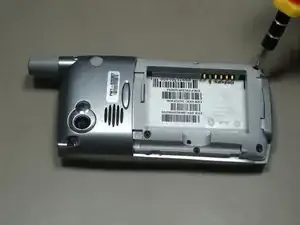

Отвинтите шесть винтов 6,9 мм, как показано, при помощи отвертки T5 Torx.
Отвинтите один винт 9,8 мм рядом с антенной на задней пластине, используя крестовую отвертку Phillips #00.
Шаг 6
Вытащите антенну наружу, чтобы вынуть её из корпуса телефона.
Шаг 7

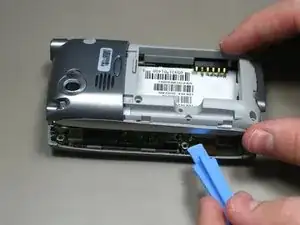

Отоприте заднюю крышку с помощью инструмента для вскрытия iFixit.
Несколько маленьких защёлок внутри крепят заднюю крышку.
Шаг 8

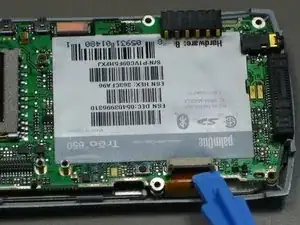

Отключите ленточный кабель перед снятием материнской платы.
Расщелкните серую защёлку.
Вытяните оранжевый ленточный кабель.
Шаг 9

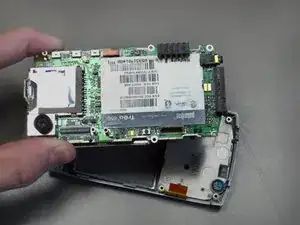

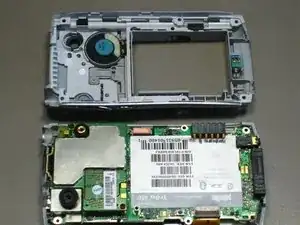

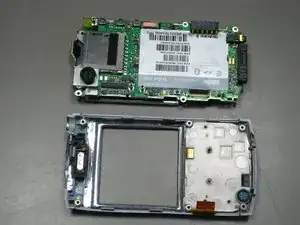

Снимите материнскую плату.
Шаг 10

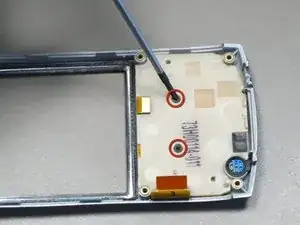

Отвинтите два винта 3,2 мм крестовой отверткой Phillips #00.
Шаг 11

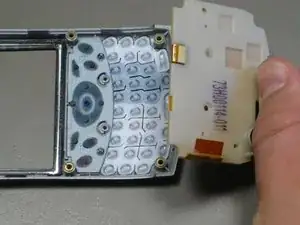

Снимите печатную плату.
Шаг 12

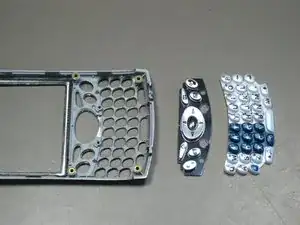

Снимите клавиатуру для очистки или замены.
Шаг 13

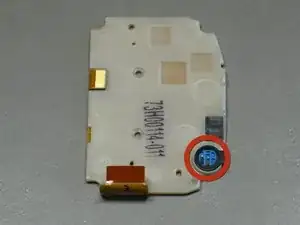

Разместите печатную плату так, чтобы микрофон был обращён вверх.
Шаг 14

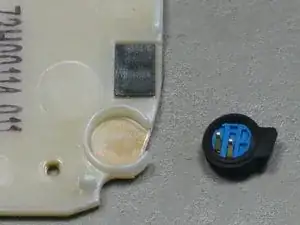

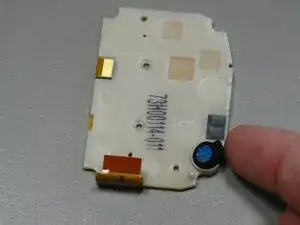

Удалите микрофон, отщёлкнув его пальцем.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
