Замена внутреннего экрана Motorola E815

Найдите рычажок для снятия задней крышки.

Сдвиньте его вниз пальцем.

Снимите заднюю крышку, оттянув её от телефона.

Найдите паз для извлечения аккумулятора.

Потяните аккумулятор вверх за верхнюю часть пальцем.

Удалите аккумулятор.

Найдите антенное гнездо в верхней части телефона.

Ухватитесь за пластиковую опорную стойку и отверните устройство против часовой стрелки.

Вытащите устройство вверх и выньте его из телефона.

Найдите два винта на задней стороне телефона.

Выверните два винта с помощью отвертки T6.

Схватитесь за верхнюю часть телефона возле динамика.

Осторожно потяните верхнюю часть телефона вверх, пока не почувствуете сопротивление.

Найдите коричневый разъём, который проходит от верхней части телефона к плате под клавиатурой.

Пинцетом аккуратно подденьте разъём и отсоедините его от платы.

Отсоедините верхнюю часть телефона от секции с клавиатурой.

Осторожно вставьте синий лопаточный инструмент в выемку между двумя половинами верхней части телефона.

Аккуратно разъедините две половины.

Поверните верхнюю часть телефона так, чтобы смотреть на наружный экран.

Отсоедините крышку от стороны с наружным экраном.

Поверните верхнюю часть телефона так, чтобы вы видели большой экран.

Пальцами приподнимите защитную плёнку с экрана.

При помощи синего лопаточного инструмента аккуратно снимите защитное стекло экрана.

Поскольку оно приклеено, для съёма может потребоваться некоторое маневрирование.

Поверните телефон так, чтобы были видны боковые металлические защёлки.

С помощью синего подъёмного инструмента отщёлкните металлические защёлки от корпуса экрана.

Продолжите, отщёлкивая все четыре угла металлической крышки от корпуса экрана.

Пинцетом аккуратно отсоедините коричневую соединительную ленту от задней стороны экрана.

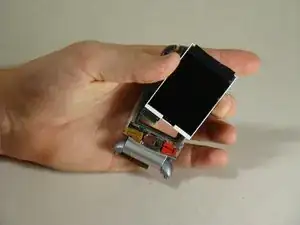

Отделите экран от рамки телефона.

Передний экран теперь доступен для замены!

Внутренний экран теперь доступен для ремонта или замены!
