Замена материнской платы HTC One X Plus

Используйте это руководство, чтобы заменить материнскую плату в мобильном телефоне HTC One X Plus с помощью указанных инструментов.

Шаг 1

Выключите устройство.

Вставьте булавку, скрепку или очень маленький кусок металла в отверстие рядом с лотком для SIM-карты, чтобы извлечь его.

Слот для SIM-карты расположен на верхнем крае устройства.

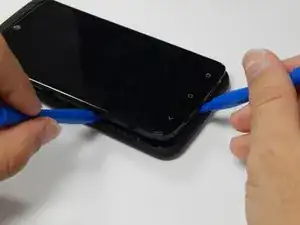

С помощью пластиковых инструментов для открытия сначала аккуратно откройте нижнюю часть устройства.

Вы услышите щелчки, когда стороны устройства отсоединятся от экрана.

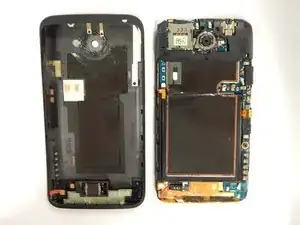

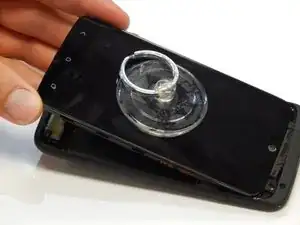

После того как обе стороны отсоединятся, используйте вакуумный инструмент, чтобы полностью удалить экран из черного корпуса.

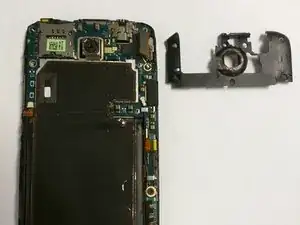

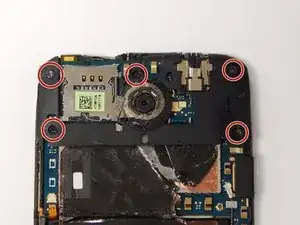

Используя отвертку с крестовым наконечником, извлеките пять винтов размером 2.4 мм, которые изображены. Затем снимите пластиковую крышку.

После разборки устройства гарантия больше не будет действительна.

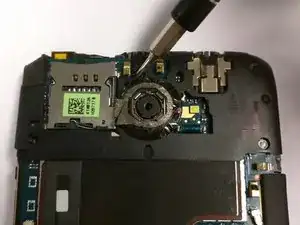

Используйте отвертку с крестовым наконечником J000, чтобы удалить винты, как на изображении.

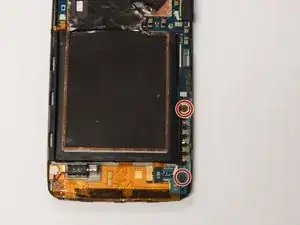

Необходимо удалить два винта размером 3.4 мм.

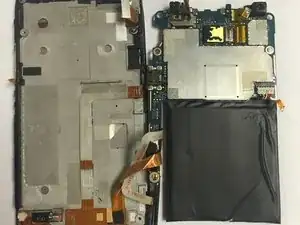

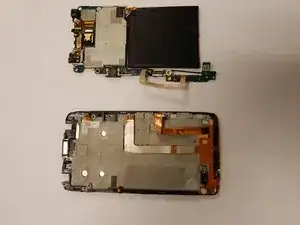

Извлеките печатную плату и антенну.

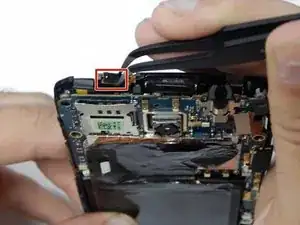

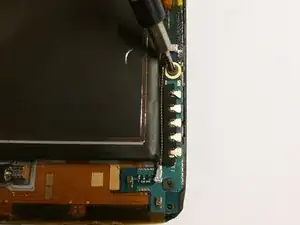

С помощью пинцета отключите гибкий кабель кнопки питания.

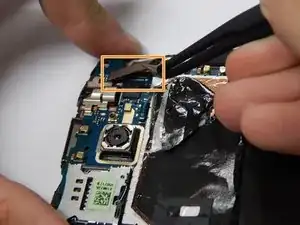

Затем отключите гибкий кабель сенсорного экрана.

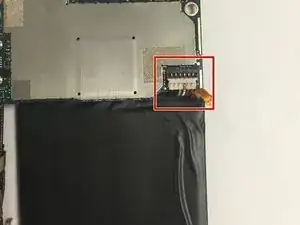

Отключите батарею от логической платы.

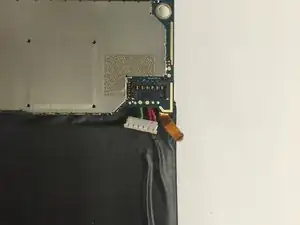

Ищите белый шестиконтактный разъем.

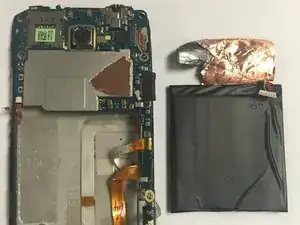

Извлеките батарею, потянув вверх.
