Замена дигитайзера и дисплея HTC OPM9200

Перед началом разрядите батарею устройства ниже 25%. Заряженная литий-ионная батарея может загореться и/или взорваться при случайном повреждении.

Выключите устройство.

Найдите крышку слота SD‑карты/сим-карты на левой стороне устройства.

Открыв крышку, вы увидите слоты для SD‑карты и SIM‑карты. Аккуратно извлеките эти карты, если они установлены, и отложите в сторону.

Поднимите заднюю крышку, чтобы начать её снятие. Продолжайте снимать крышку, перемещаясь по краю. После снятия отложите крышку в сторону.

Отверните пять винтов T4 Torx длиной 3.5 мм.

Отверните два винта Phillips #00 длиной 4.5 мм.

Обратите внимание на наклейку под батареей. Продолжение выполнения этой инструкции далее может аннулировать гарантию на устройство.

Поместите пластиковый инструмент для вскрытия вдоль стыка передней и задней панелей. Ведите инструмент вдоль стыка, слегка поддевая, чтобы защёлки пластика отщелкнулись от передней панели.

Когда одна–две защёлки отщелкнутся, вы можете начать использовать свободную руку, чтобы дополнительно прилагать давление, продолжая поддевать инструментом.

При разъединении передней и задней панелей прилагайте постоянное, но контролируемое усилие. При избыточном давлении возможны повреждения.

Продолжайте работать по периметру стыка между двумя частями — в конце концов вы сможете полностью отделить заднюю панель, открыв внутренности устройства.

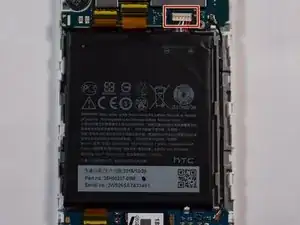

Обратите внимание на положение разъёма батареи.

Скоро мы будем поддевать батарею, что может случайно привести к давлению на этот разъём. Будьте осторожны, чтобы не повредить разъём при снятии батареи.

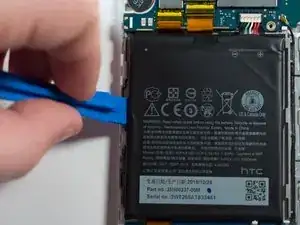

Поместите пластиковый инструмент для вскрытия сбоку от батареи и заведите его под батарею. Медленно и аккуратно подденьте батарею, отрывая её от клея под ней.

Когда одна сторона батареи оторвётся от клеевых полос, воспользуйтесь дополнительным рычагом рукой, чтобы освободить батарею с противоположной стороны.

Вы услышите треск и щелчки, когда батарея отрывается от клеевых полос — это нормально и ожидаемо.

После отделения батареи от устройства разъём можно вынуть, потянув его вверх, отрывая от корпуса.

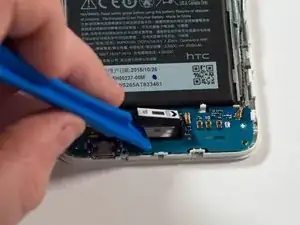

Подведите пластиковый инструмент под динамик и отогните его, чтобы извлечь из корпуса.

Снимите антенный разъём с нижней платы логики с помощью пинцета. Захватите основание металлического разъёма и потяните вверх, к головке разъёма.

Разъём должен легко освободиться при правильном способе выполнения.

Снимите ленту, закрывающую разъём, который фиксирует шлейф к нижней плате логики.

Используйте пинцет, чтобы вытащить шлейф из разъёма. Оттягивайте прямо от разъёма, прикладывая равномерное и постоянное усилие, пока шлейф не выйдет.

Обратите внимание на положение трёх пластиковых защёлок, удерживающих нижнюю плату логики.

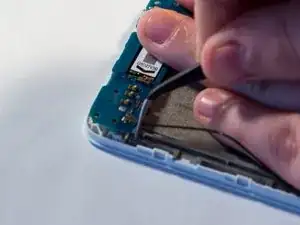

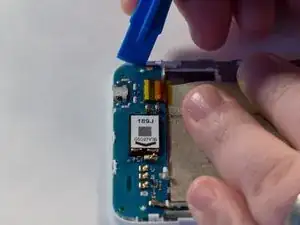

Поместите пластиковый инструмент для вскрытия вдоль одной стороны и медленно подденьте плату. Плата немного прогнётся, что позволит ей пройти мимо пластиковых защёлок и освободиться.

С помощью пинцета снимите антенный разъём. Захватите разъём у основания и потяните в сторону головки разъёма.

Снимите ленту, лежащую на верхней части левого разъёма.

Зажмите пинцетом шлейф и равномерно потяните его от разъёма, чтобы отсоединить кабель.

Снимите ленту, лежащую на верхней части правого разъёма.

Зажмите пинцетом шлейф и равномерно потяните его от разъёма, чтобы отсоединить кабель.

Используя пинцет или другой маленький заострённый инструмент, поместите кончик под край круглого дискообразного компонента слева от устройства. Приложите небольшое усилие к краю компонента, чтобы освободить его.

Поместите пластиковый инструмент для вскрытия вдоль края компонентов и осторожно подденьте их, чтобы вытащить из посадочных мест.

Следите, чтобы не повредить эти компоненты. Для их извлечения требуется небольшое усилие.

Обратите внимание на расположение пластиковых защёлок.

Поместите пластиковый инструмент для вскрытия сверху на верхнюю плату логики. Прилагайте равномерное и мягкое усилие, чтобы снять плату с остальной части устройства.

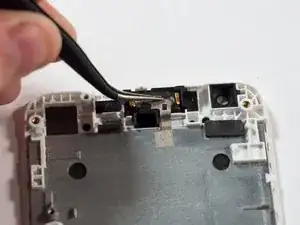

Подденьте ленту, фиксирующую верхний динамик.

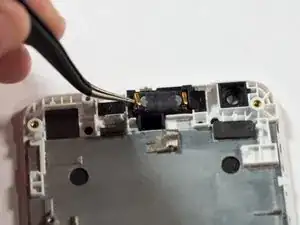

Аккуратно надавите пинцетом, чтобы отжать динамик, затем поднимите и извлеките его из устройства.

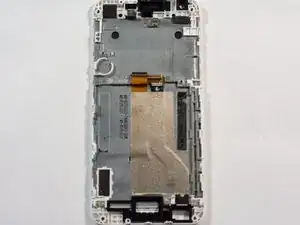

Перенесите все элементы, которые не входят в состав нового модуля дисплея, со старого модуля на новый.

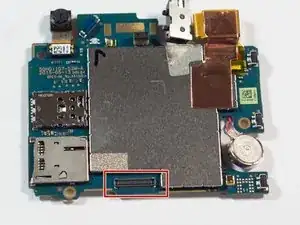

При сборке устройства убедитесь, что выделенный разъем на задней стороне верхнего модуля логической платы правильно установлен на место.
