Замена разъема для наушников 3,5 мм HTC OPM9200

Перед началом работы разрядите аккумулятор устройства ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите устройство.

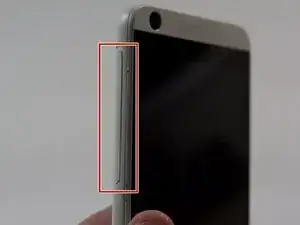

Найдите крышку для карты SD/ SIM-карты на левой стороне устройства.

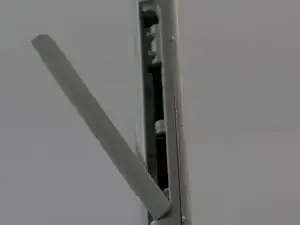

Открыв крышку, вы найдете слоты для карты SD и SIM-карты. Осторожно удалите эти элементы, если они есть, и отложите их в сторону.

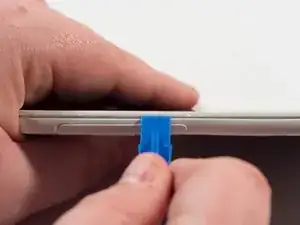

Поднимите заднюю крышку, чтобы начать процесс удаления. Продолжайте удалять заднюю крышку, двигаясь вдоль края. После снятия отложите заднюю крышку.

Удалите пять винтов Torx T4 размером 3,5 мм.

Удалите два винта Phillips #00 размером 4,5 мм.

Обратите внимание на наклейку под аккумулятором. Продолжение выполнения этого руководства может аннулировать гарантию вашего устройства.

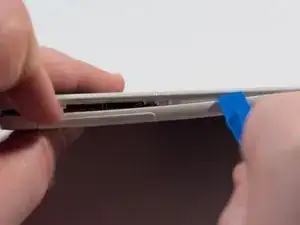

Вставьте пластиковый инструмент для открытия вдоль стыка передней и задней панели. Проведите инструментом по стыку, одновременно поднимая его, чтобы отсоединить пластиковые защелки от передней панели.

Как только одна или две защелки освободятся, вы можете начать использовать свободную руку, чтобы оказать дополнительное давление, продолжая применять давление на плите с помощью инструмента для открытия.

При разделении передней и задней панели применяйте постоянное, но контролируемое давление. Повреждение может произойти, если будет использовано чрезмерное давление.

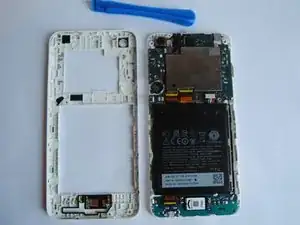

Продолжайте работать вдоль стыка между двумя частями, и в конце концов вы сможете полностью отсоединить заднюю панель, открыв внутренности устройства.

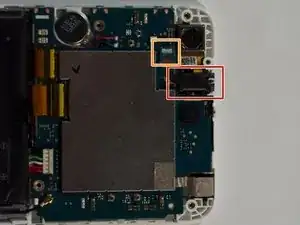

Обратите внимание на положение разъема для наушников 3,5 мм.

И на разъем для подключения к основной плате.

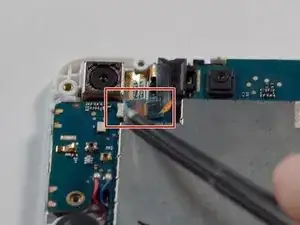

Возьмите за край синюю ленту и тяните от белого разъема. Отложите ленту в сторону, так как она вам понадобится для замены.

Вы можете заметить, что шлейф отойдет от разъема, когда вы удалите ленту. Если это произойдет, продолжайте снимать ленту с ш
